1、 12V开关电源
12V开关电源采用反激式方式，由驱动控制电路N801 （SG6859ADZ）、激励电路V813、V814、大功率MOSFET（开关管）V801开关变压器T801和稳压控制电路等组成。
（一）SG6859ADZ简介

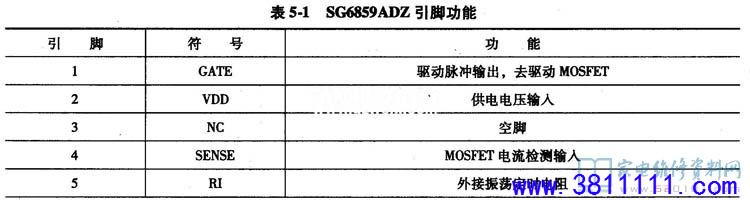

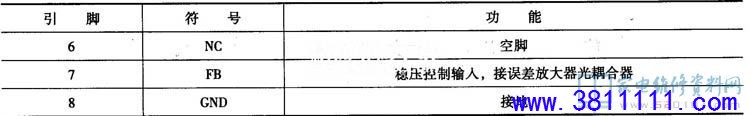

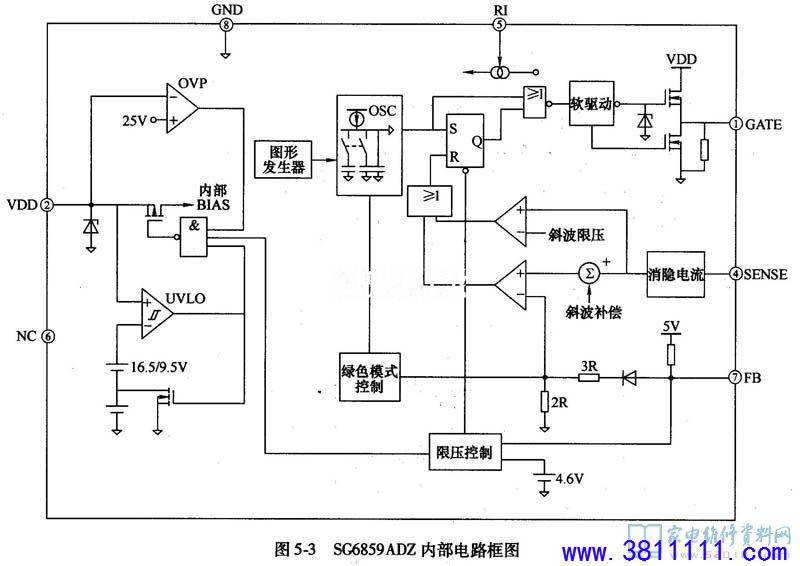

SG6859ADZ是开关电源专用驱动控制电路，是一款符合节能需求且高度整合型的低成本AC-DC PWM集成电路。它仅需要9mA的启动电流与3mA的工作电流，故能轻易地符合各项节能要求，同时可以保护外部开关管不受过电压破坏。SG6859ADZ将 驱动脉冲输出电压限定在17V，内置OVP与UVLO等保护功能，均使得外部的元器件数大幅减少，达到了降低设计成本的要求。SG6859ADZ内部电路框图如图5-3所示，其引脚功能见表5-1。

（二）启动和振荡电路
AC 220V市电从连接器XP801输入，经过交流抗干扰电路滤除高频干扰信号，再经VD801～VD804桥式整流，C810滤波，获得300V左右的直流电压。由于该电路板没有PFC电路，所以为主电源供电的为300V电压。
市电整流滤波后的300V电压经开关变压器T801一次绕组的1-3端加到开关管V801的漏极，同时经R808～R810降压后为N801的2脚提供 VDD启动电压，N801获电后启动工作，振荡电路产生PWM脉冲，经内部电路处理后从1脚输出，经V813、V814放大后，送到V801的栅 极，V801在脉冲的驱动下工作于开关状态，其开关电流在T801产生感应电压。
N801的2脚外部的C808、VD807、R807组成VCC供电电路，电源电路启动后，T801绕组的5-6端的感应电压经VD807、C808整流滤波，送到N801的2脚，替换下启动电路，为N801提供稳定的工作电压。
T801二次绕组的感应电压经VD812、 C813、 C814、 L803、 C815、 C816整流、滤波后，产生＋12V/1. 6A的输出电压，为主电路板和高压板电路供电。 2、稳压与保护电路
（1）稳压控制电路
当开关电源12V/1. 6A电压因故升高时，经过R827, R830, R829取样加到误差放大电路，N802的1脚电压升高，经N802内部比较放大后，3脚电压降低，光耦合器N803的电流增加，将N801的7脚电压降低，输出的PWM脉冲变窄，开关管V801提前截止，输出电压回落到12V。
（2）过电流保护电路
过电流保护电路由N801的4脚及其外部电路组成，对开关管V801的源极电压进行检测。当V801电流过大时，在源极电阻R822上的电压降升高，该电压经R815送到N801的4脚，当4脚的电压达到设计值时，N801停止PWM脉冲输出，开关电源停止、工作。
二、电源电路故障维修

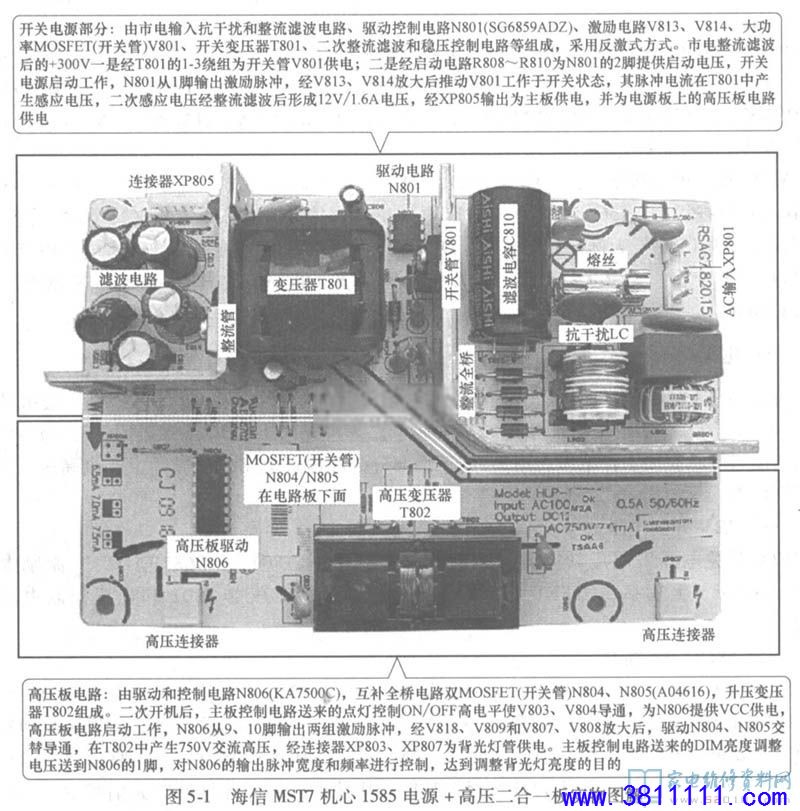

由于海信MST7机芯1585电源＋高压二合一板将电源和高压板合二为一，因此引发的故障主要有两种：一是指示灯不亮，多为12V开关电源部分发生故障；二是有声无光，背光灯不亮或亮一下熄灭，则是背光灯高压板电路发生故障。
如果开机指示灯不亮，测量电源板有无12V电压输出，如果有电压输出，一是主电路板发生故障，二是电源板到主板之间的连接器接触不良。
为了区分是电源板故障还是主电路板故障，拔掉与主电路板的连接器XP805的插头，将电源板拆下，在XP805的插座5、6脚12V/1. 6A输出端接假负载，并用电阻跨接在XP805的5、6脚和4脚之间，为电源板提供ON/OFF点灯启动电压，然后通电对电源板进行维修。
|
