海尔LQ55AL88Y81液晶彩电降低背光LED电流方法

南召修电视

海尔LQ55AL88Y81液晶彩电降低背光LED电流方法
此款电源二合一板的背光灯易损坏，其配套灯条有“6灯13组”、“7灯13组"、“5灯10组”三种规格。其中，“5灯10组"最为常见。
该类灯条的材质为铝基板，每组有5颗3V灯珠，采用凹镜设计，灯组全部串联，实测数据如下:在二次开机系统启动时，灯条电流为360mA,灯条两端电压为137V;进入系统桌面后,灯条电流为600mA,灯条电压为165V。 根据灯珠的电压、电流数据来看，灯珠功率是2W。实验发现,工作几分钟后,灯条铝基板烫手,这应是灯珠易坏的原因。在实修时,灯珠
功率不到2W,建议降低灯条电流,其方法如下:
方法1:按遥控器“菜单”,选择图像模式
“用户自定义”，将背光数值降至原值的一半即可。需注意的是,海尔电视工作在模拟信号状态时,上述调整才起作用。如果电视工作于自带的网终信号源状态，上述调整即背光电流工作在默认的600mA状态，此时降低灯条电流需采用下述方法。

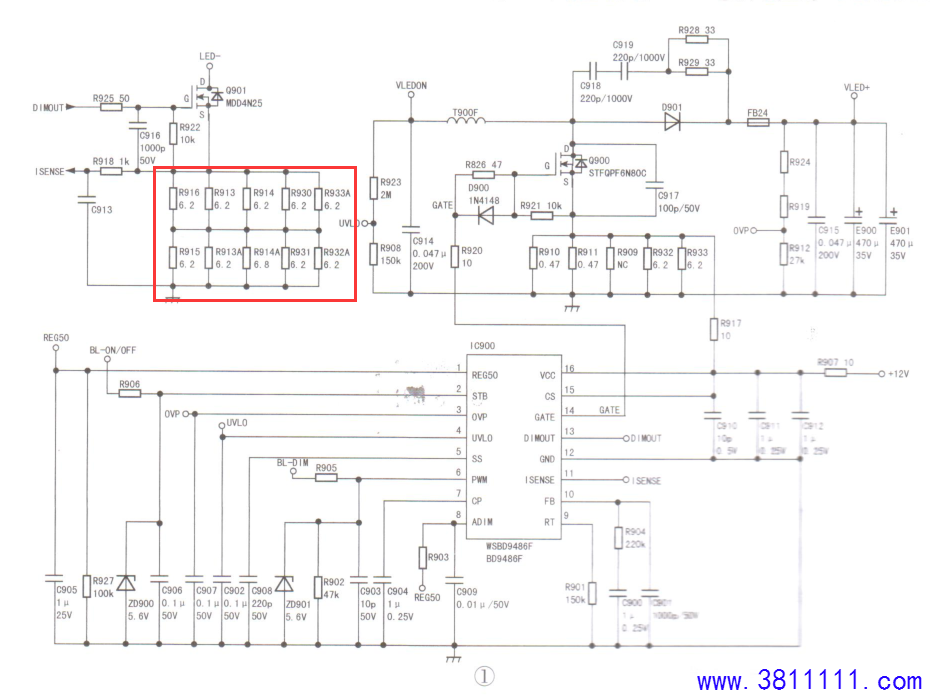

方法2:更改背光恒流取样检测电阻，Q901为恒流管,其源极S对地接有8只或10只电阻，上面4只并联，下面4只或5、只并联，然后串联，若要降低灯条电流，拆除这8只或10只电阻中的两只或3只即可。笔者手头有一款该型电源二合一板,Q901的S极接有8只电阻,4只6.8Ω、4只3.3Ω。去掉两个3.3Ω电阻后开机，在系统启动时灯条电流为230mA,进系统后灯条电流为390mA(灯条电压为154V),灯条发热明显下降,并且图像亮度无明显变化,不影响观看。
