一台音之佳有源音箱,在大音量时声音失真。

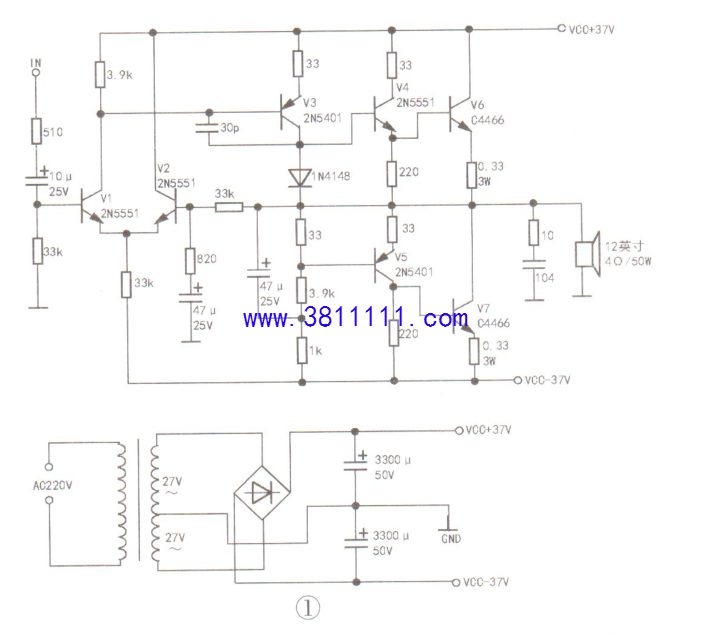

分析检修:试机发现该机在小音量或中等音量时音质很好,增大音量后音质变差。以为扬声器有问题,但换新后故障依旧,这说明故障在功放电路中,如图1所示。
此功放电路为经典OCL电路,为判断故障原因,从V1基极引出信号送给TDA2003小功放,调大音量,音质一直很好,这说明故障点在功率放大电路中。
结合故障现象分析,功率放大电路直流工作点正常,问题应出在交流通道中,决定用并管法进行判定。当用一只C4466型三极管并在V7的三个电极上时,音质变好,这说明V7性能不良,代换V7后故障排除。
|
|
