TCL L42F3600A-3D图像一半发黑

小小学徒工

Rank: 8 Rank: 8

帖子: 1499
主题: 79
积分: 10627
在线时间: 172 小时
注册时间: 2009-3-3
最后登录: 2024-4-10

发消息

发表于 2019-6-14 19:42:36 | 显示全部楼层 |阅读模式

      机器型号：TCL L42F3600A-3D
      故障现象：图像一半偏黑
      主板型号：40-F3600K-2JB2LC

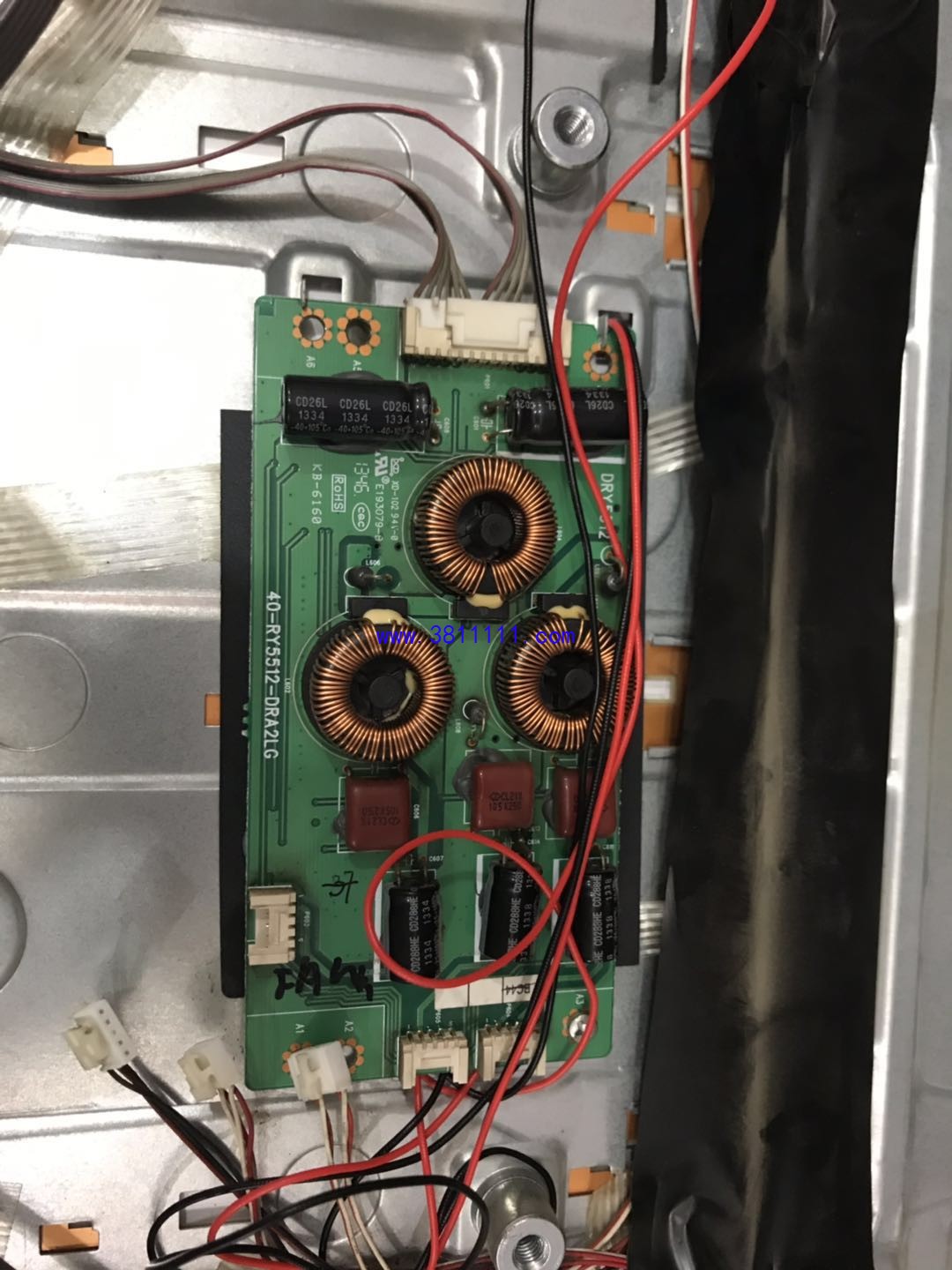

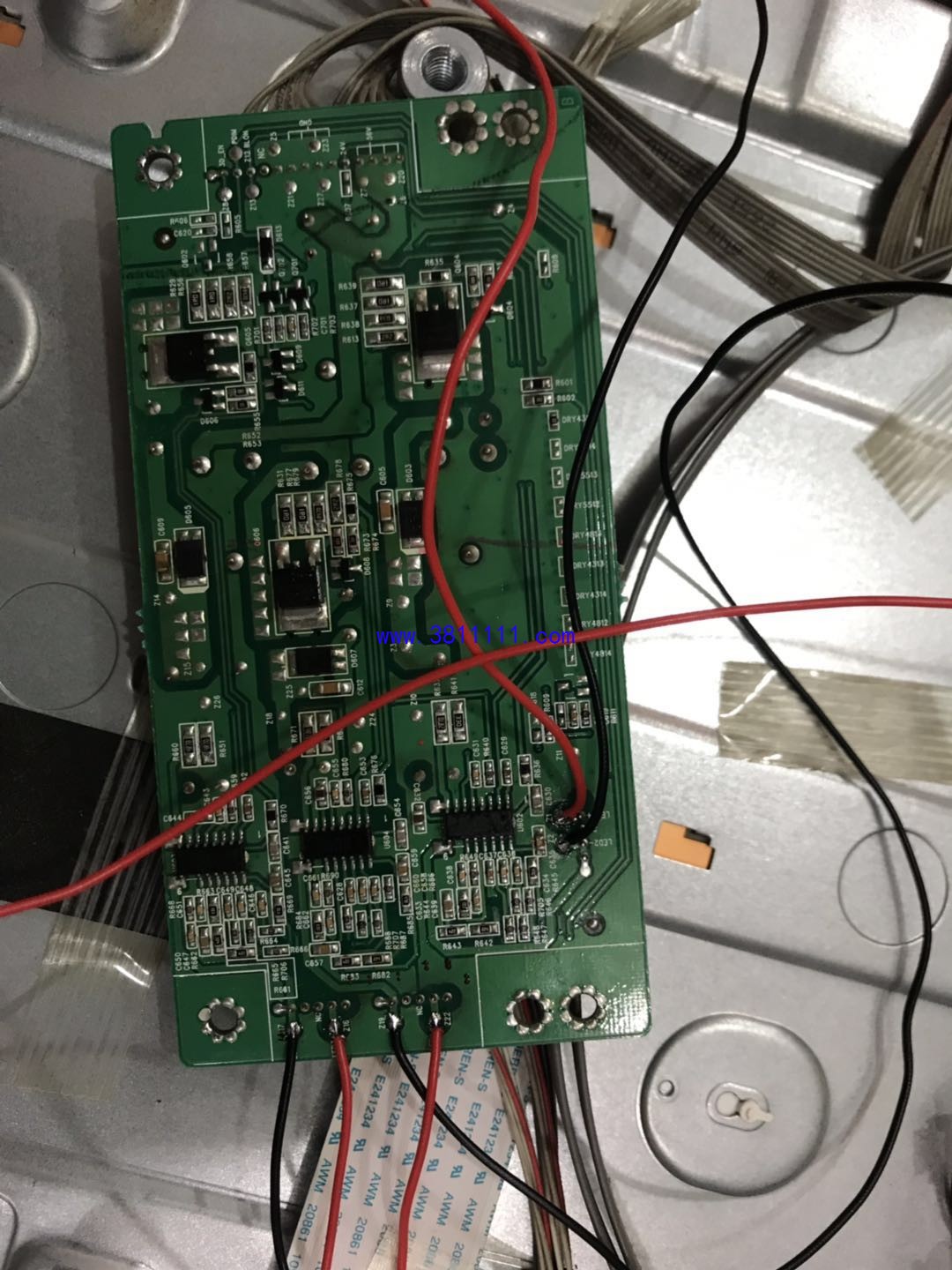

      背光驱动：40-RY5512-DRA2LC
      拆机发现该机背光比较乱。。。。。共3个输出排插，并且每个排插有2组灯条，通过使用灯条测试仪发现，不止一条坏了！
      小心翼翼拆屏，取下后得知背光灯有9条，型号为4C-LB4206-YH3


个人相对来讲，比较喜欢原厂配件，对代用的还是相对不认可的，于是某宝搜索该灯条，居然没有

按型号搜，倒是能搜到几家，但是仔细一问，均没有该型号灯条，只有代用的，看来这款机器市面应该相对较少，只能采购代用的了


话说，这种代用的，是直接粘上去的，真心感觉担心

，因为本人就碰见过使用不久，灯条脱落的！请问各位老师有妙招么？能让这种灯条永不脱落

，还请知道的师傅指导一二，我曾用过棒胶，也有额外再添一些502胶，总是心里不托底！


不过说真心话，这种代用灯条效果还真是太一般了，不过整体开机后，还算是将就吧。



接头都不一样，还得改，还得焊。。。。。



没有原厂配件，只能这样了

评分

参与人数 1	积分 +10	收起理由
小管家	+ 10	赞一个!

查看全部评分

技术虽有高低之分，但是人格没有贵贱之别！

回复

使用道具举报

中级工程师

Rank: 9 Rank: 9 Rank: 9

帖子: 614
主题: 588
积分: 12349
在线时间: 36 小时
注册时间: 2004-4-17
最后登录: 2021-10-19

发消息

发表于 2019-6-15 08:32:50 | 显示全部楼层

路过学习。。。。。。。。。。。。

回复

使用道具举报

Rank: 5 Rank: 5

帖子: 205
主题: 12
积分: 691
在线时间: 88 小时
注册时间: 2010-2-26
最后登录: 2020-3-11

发消息

发表于 2020-2-8 23:40:19 | 显示全部楼层

谢谢分享
