贴片元件集成块焊接要领高清图解

[复制链接]

管理员

Rank: 9Rank: 9Rank: 9

帖子
298
主题
64
积分
30288
在线时间
204 小时
注册时间
2013-6-30
最后登录
2019-8-22
QQ
发表于 2019-5-27 09:33:54 | 显示全部楼层 |阅读模式
进行贴片焊接有效的方式是拖焊,如果熟悉了拖焊,你基本可以使用一把烙铁+松香完成所有贴片的焊接
在焊接前我们特别提到工具:
最好使用斜口的扁头烙铁,考虑到以后实际焊接有防静电的要求,建议使用焊台!
言归正传:

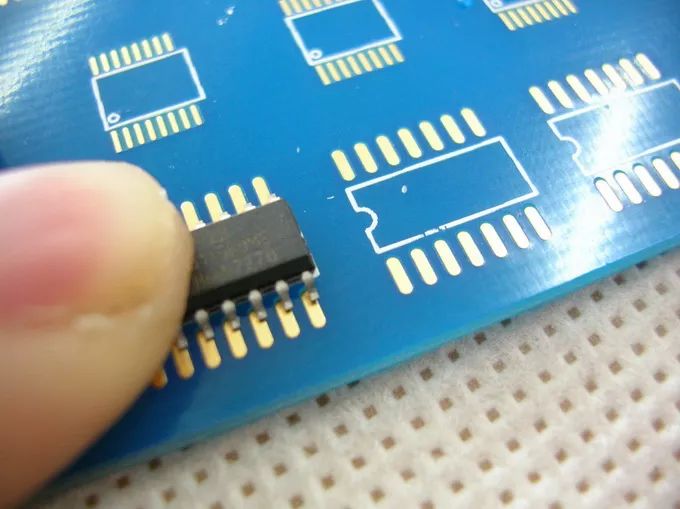

首先把IC平放在焊盘上!

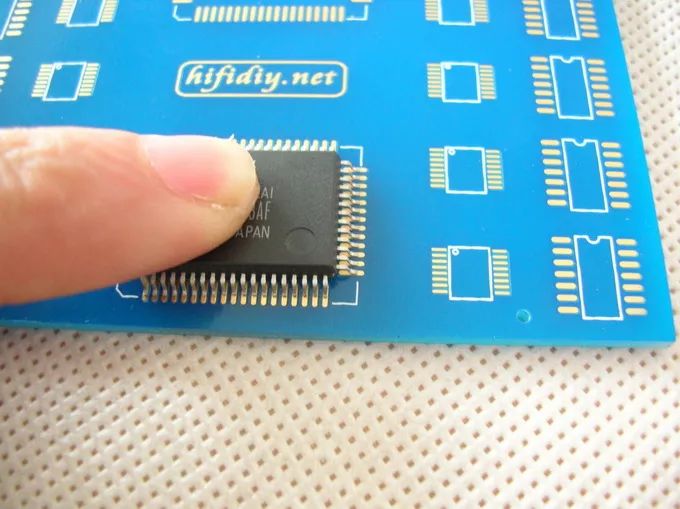

对准后用手压住!

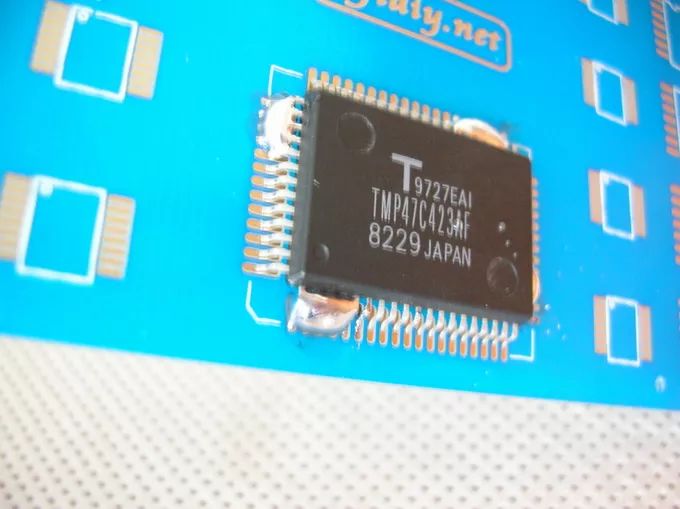

然后使用融化的焊丝随意焊接IC的数个脚来固定IC!

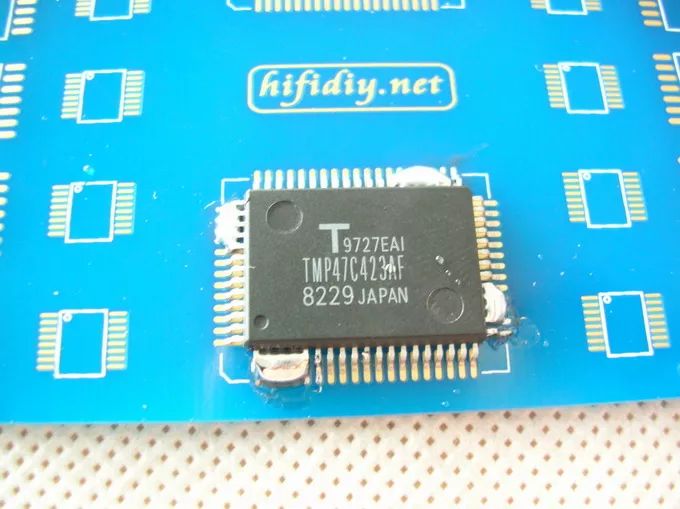

四面全部用融化的焊丝固定好!

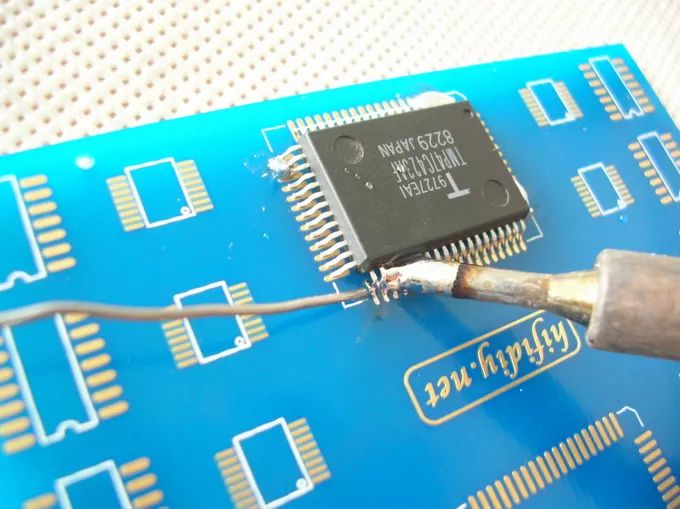

固定好后在IC脚的头部均匀的上焊丝!

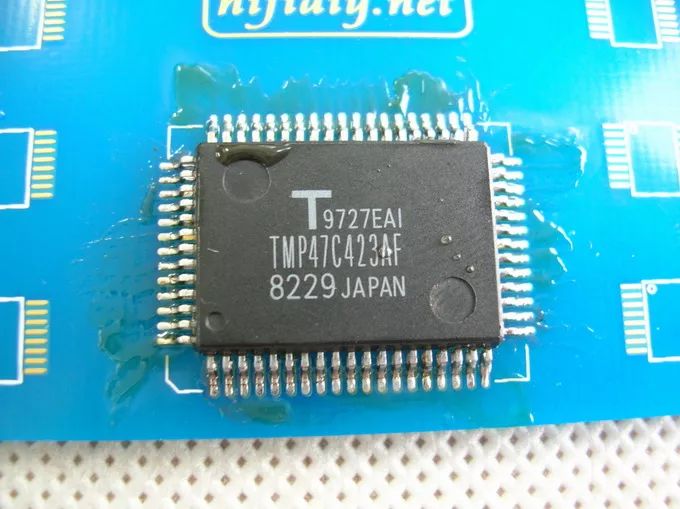

四周全部上焊丝!

接下来就是拖焊的重点来啦!把PCB斜放45度,可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动!

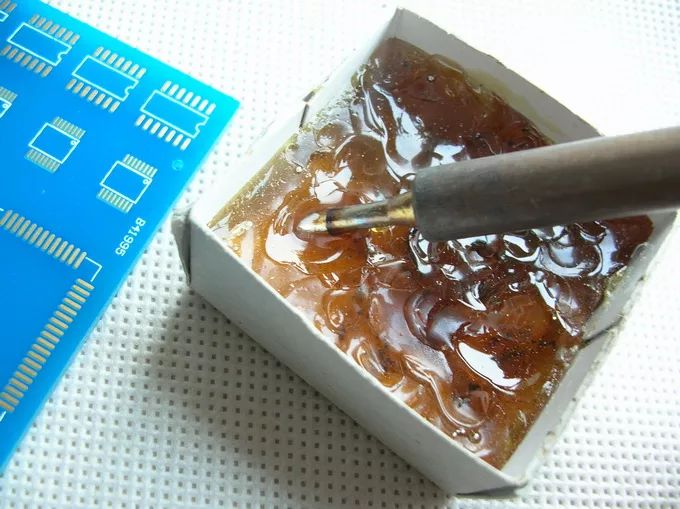

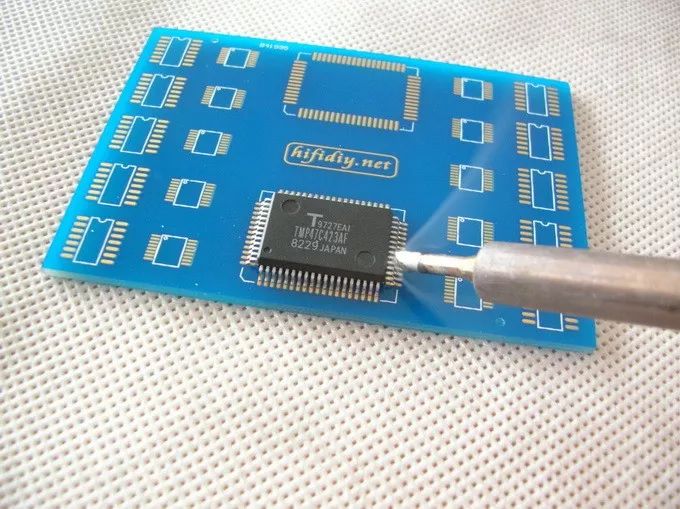

把烙铁头放入松香中,甩掉烙铁头部多余的焊锡!

把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分!

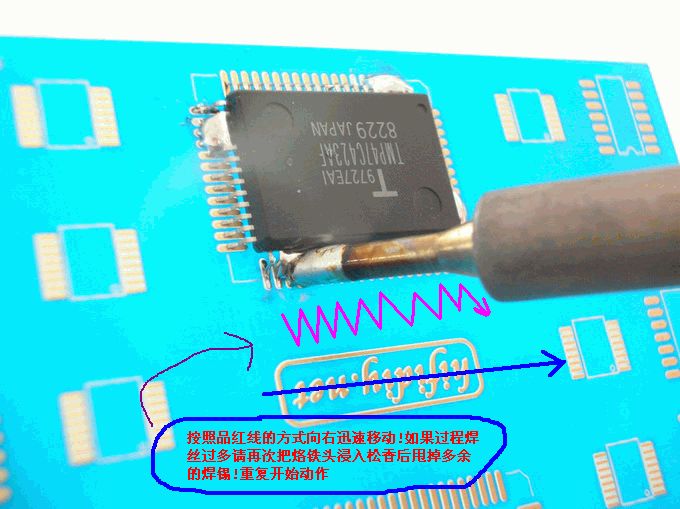

接下来的动作将是整个拖焊的核心:使烙铁按照以下方式运动!关键字:抖!

重复以上的动作后达到以下的效果!

四面使用同样的方法!

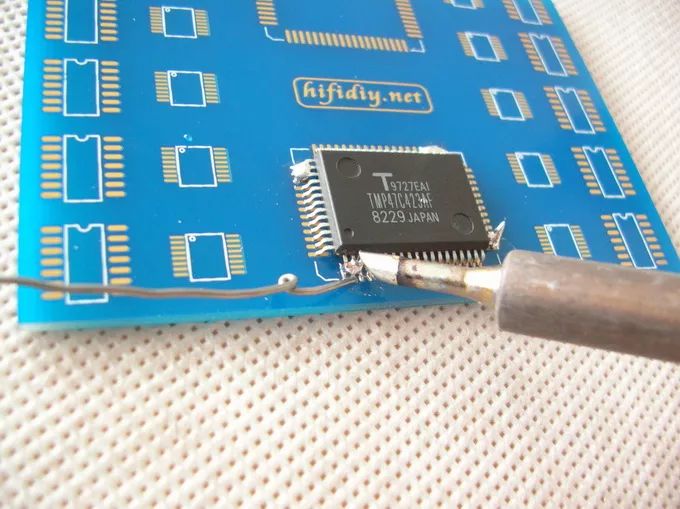

固定贴片!

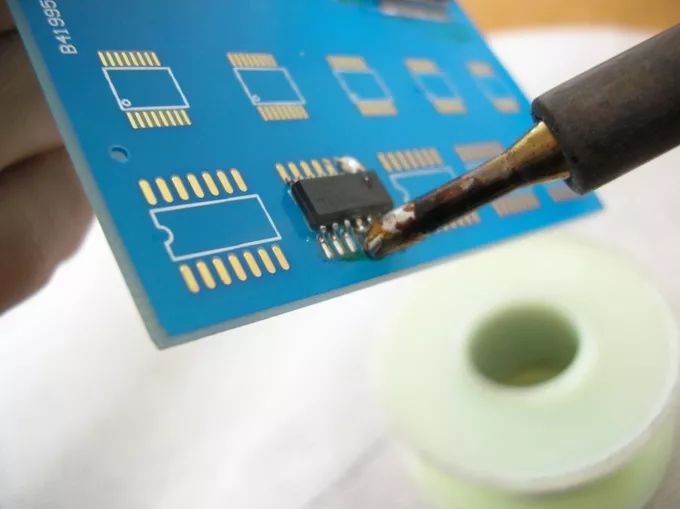

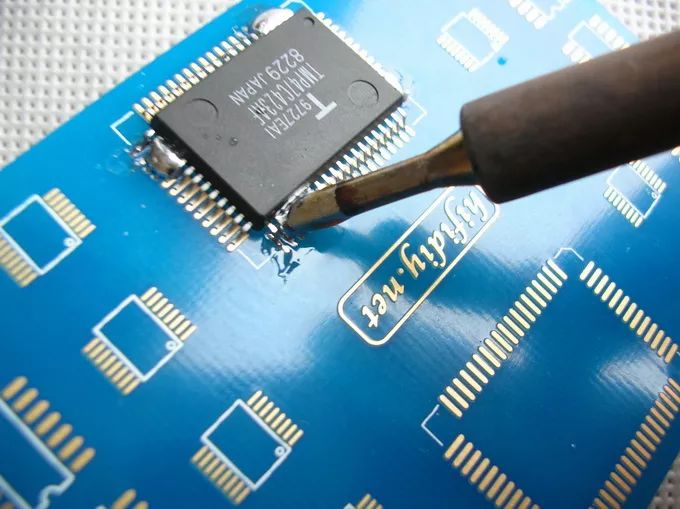

粘上焊锡

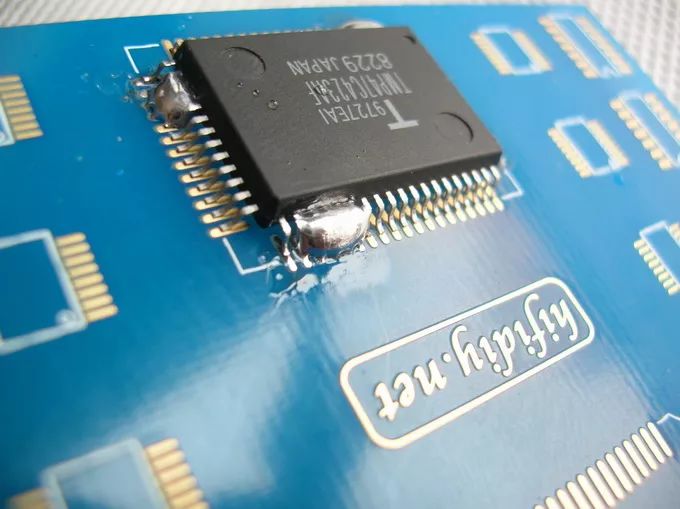

固定IC脚

拖焊!

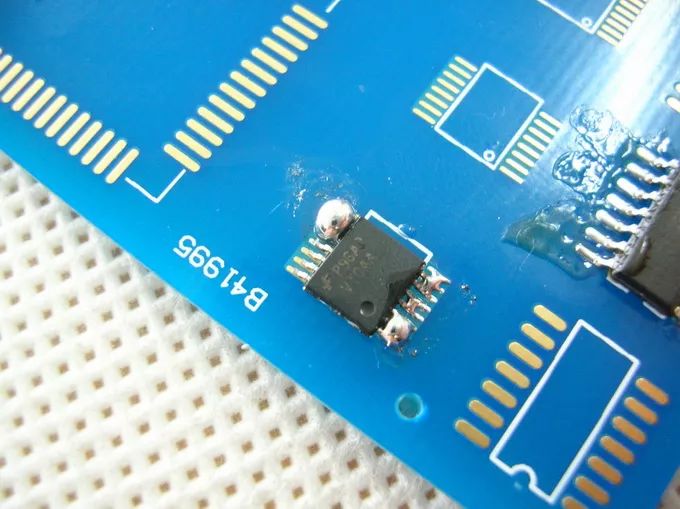

SSOP的操作!

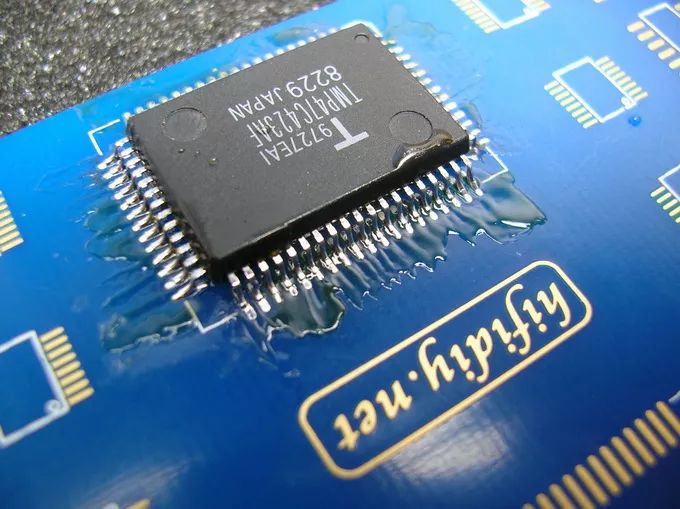

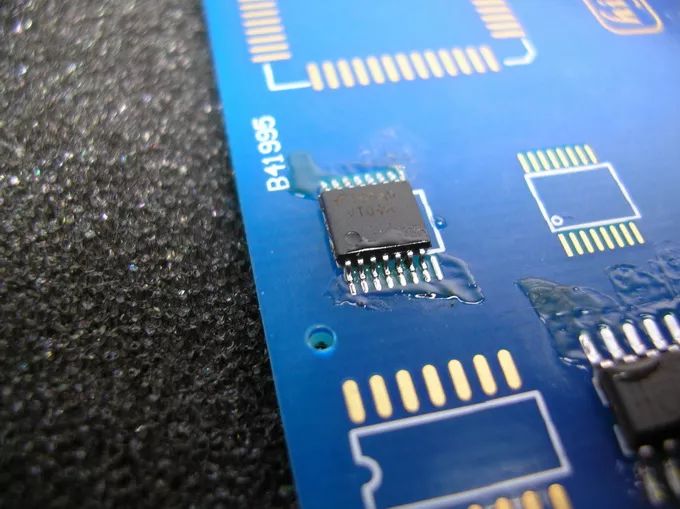

焊接完成后的效果!

表面很多松香!

用酒精清洗!

最终的效果!
