创维42L01HF液晶电视不开机故障分析:

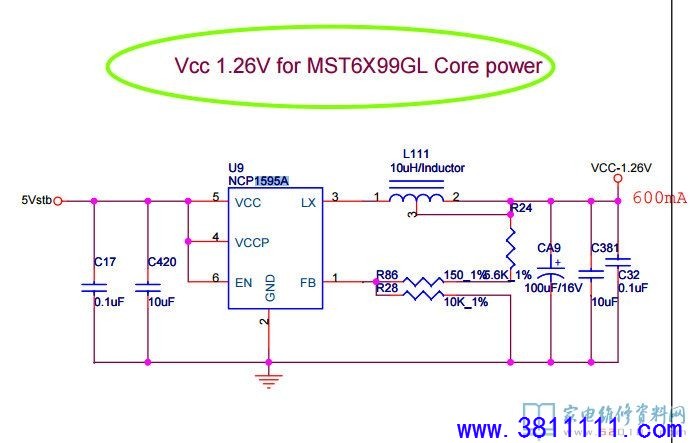

创维42L01HF液晶电视（8M19机芯由于U9/1595A击穿损坏引起不开机的故障比较多，在换过1595A以后一定要测其电压是否1.26V。如偏高，一定要测R24阻值是否正常（5.6K),或者干脆换掉，笔者维修中发现多例R24阻值变大，1.26V升高至4.V左右，MST6M19发热烧坏。(有的PCB板R24处打胶，不易发现）

详细电路图纸，请参阅：创维42L01HF液晶电视（8M19机芯）电路原理图
