本以为维修就此结束，想想高压部分还没试，就把BL_on和3.3V短接，看看高压有没有，结果发现没有高压输出，测量高压震荡芯片OZ9976的15脚供电电压，发现只有1.1v左右的样子，判断此供电肯定不正常。

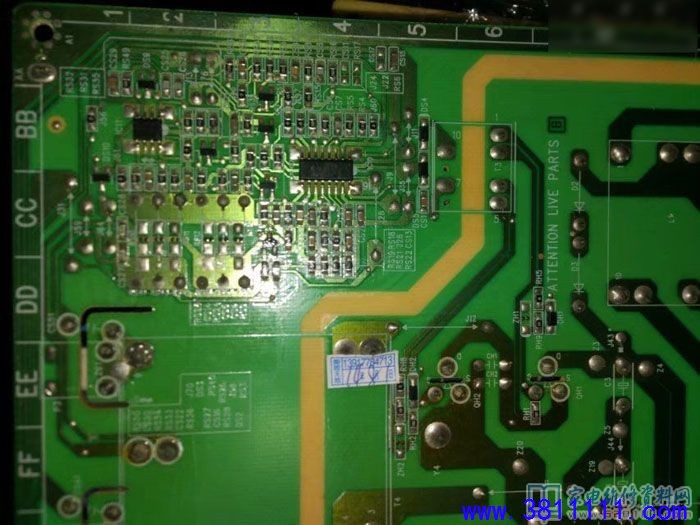

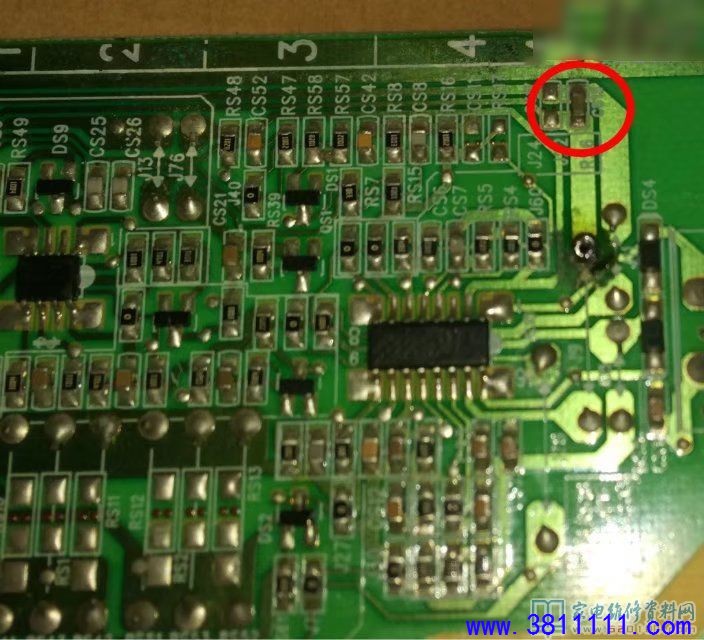

这个芯片应该需要12V供电，是通过24V经过RW31，一个比较大个的电阻，然后二极管稳压得到12V，断开RW31发现有电压，那应该是电阻后面的问题，一路追查过来，只发现了一个很小的贴片电容。

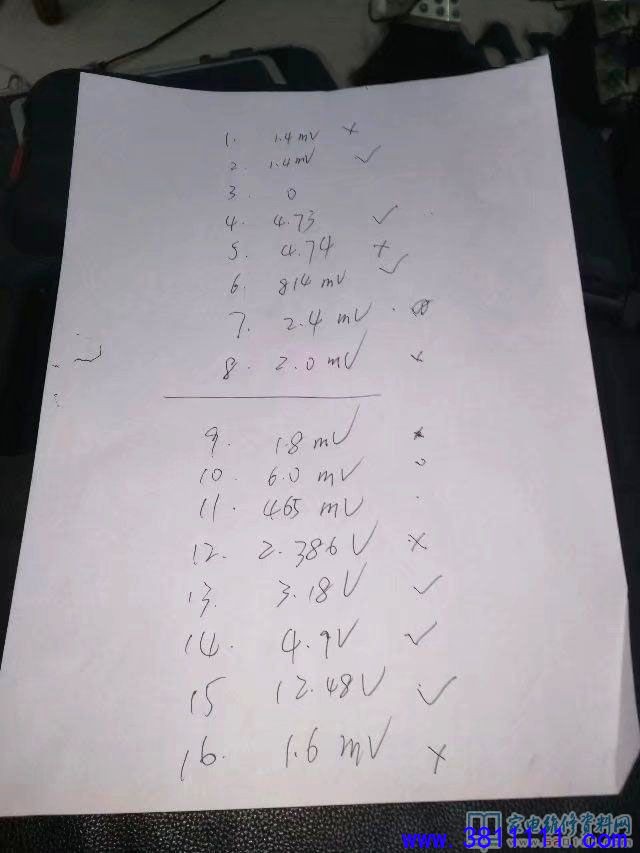

在线测量，电阻达到了31欧姆，将其拆下，OZ9976的15脚供电电压立刻恢复到12V ，以为故障就此排除，却发现高压还是没有，然后把芯片所有的脚电压都测了，看看有没有保护。
OZ9976去过压保护把8脚对地短路，但是没有输出，11脚接地也没有输出，输出波型的脚是1脚和16脚，我测的电压都是1.8mv左右，和下表这个资料相差较大
| 脚号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 书里的电压值V | 3.5 | GND | 0 | 5 | 0.8 | 0.8 | 2.5 | 1.8 |
| 现测电压值V | 4 | 0 | 0 | 1 | 0.8 | 0.15 | 0.5 | 1.8 |
| 脚号 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| 书里的电压值V | 1.2 | 2.3 | 0 | 5 | 3 | 5 | 12 | 3.5 |
| 现测电压值V | 0.1 | 0.15 | 0.15 | 5 | 4 | 5 | 12 | 4 |

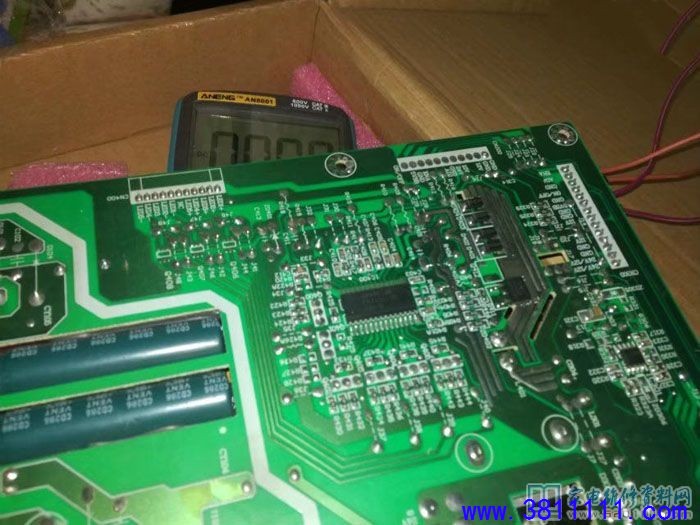

注：在测6脚时屏变亮，测7脚时屏变暗。测4脚时万用表10V和2.5V档测出的数字会不同。测1脚和16脚电压可以直接测电路板正面的二极管D702和D703的负极。应该有3.5V电压差不多，因此怀疑芯片损坏，这个板反正只是拿 来研究，这个芯片坏了算了，放弃维修。

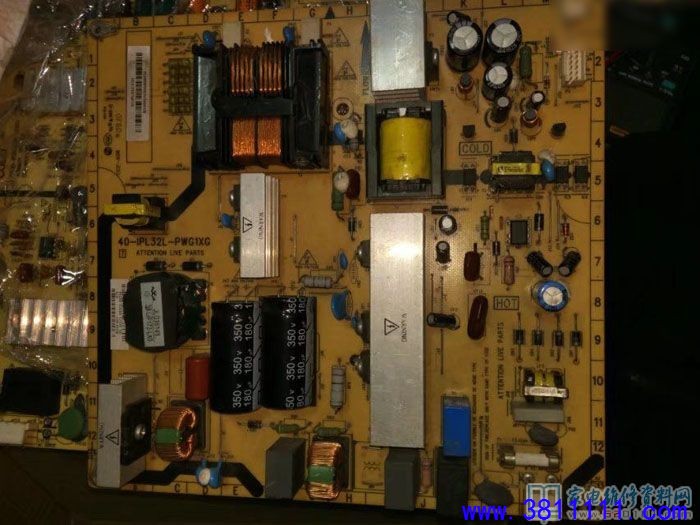

40-IPL32L-PWG1XG电源板电路原理图.pdf (1.55 MB)
