接地摇表与绝缘摇表的原理与使用

一、接地摇表

1、接地摇表原理

测量 接地电阻通常使用接地摇表，接地摇表的工作原理采用的是交流电桥，因此摇表的 输出是交流电。这主要是因为接地电阻测量过程中，被测接地导线和地之间会形成电池，用直流测量会造成误差，同时直流电通过时也会使接地导体产生极化，增加接触电阻。

2、接地摇表的使用

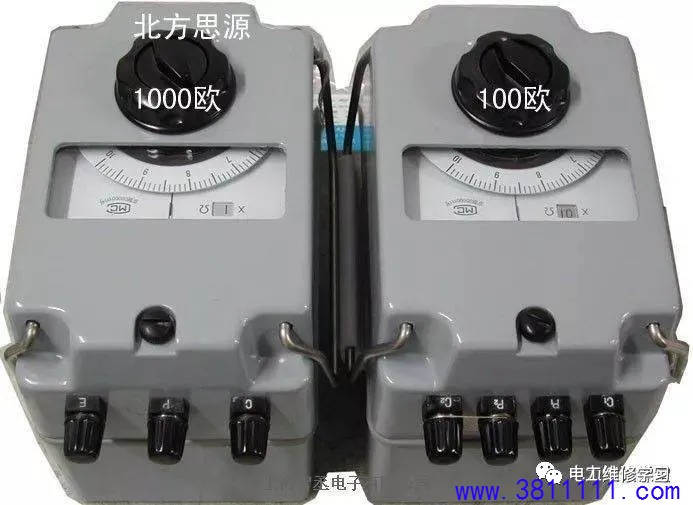

接地摇表有两种，一种是3个端子，E、P、C，将E接被测接地体，P接电位探针，C接电流探针。另一种有4个端子，C2、P2、P1、C1，将C2、P2短接后接到被测接地体，P1接电位探针，C1接电流探针。

2、接地摇表的测量：

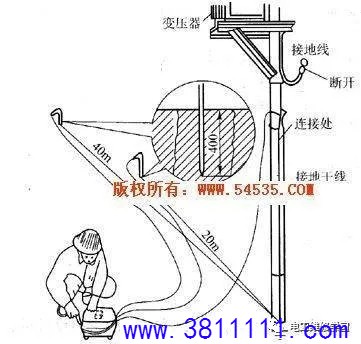

①用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、P2”短接后的公共端（四端钮的测量仪）相连。

②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。

3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。

6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

7）计算测量结果，即R地＝“倍率标度”渎数ד测量标度盘”读数。

普通用的接地电阻测试仪型号为ZC29-B.
