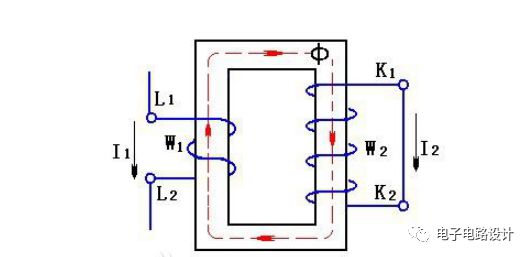

电流检测的电路有很多，一般都是通过电流信号转化为电压信号，然后通过单片机AD口检测电压，对于大电压大电流场合一般都要降压处理后再进行检测，电流互感器就是这个原理，它利用的是电磁感应原理，将初级的大电流转换到次级的小电流的一种器件： 电流互感器是的初级绕组匝数一般很少，串在所测量的电流的线路中，如下图是电流互感器

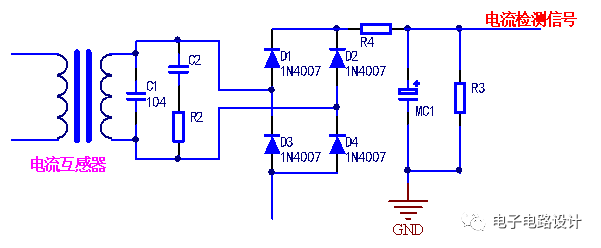

电流互感器在电磁炉应用过流检测方面很广泛，如下图是某电流互感器检测电流线路一部分，它的最终目的是测试电路的工作电流，从而不断调整电磁炉功率输出，使其工作保持稳定，该电路主要由电流互感器、电阻、电容等组成。
工作原理：市电经过电力互感器后再次级得到交流电压，经过整流二极管D1-D4整流后，并由电解电容MC1滤波得到较为平滑的直流电，并经R3和R4分压后得到的信号送至IC，IC检测送过来的电压大小来判断电流的大小，电压越大电流也就越大，这样IC会控制IGBT开关管的导通时间来保证功率输出的稳定。有些电流检测电路用LM339组成，比较两者电压从而输出一个信号，有些由三极管组成，通过判断高低电平来判断是否过流。
|
