原创：水塔自动供水装置原理与线路图

张占生 · 发表于 2012-3-21 12:55:19

本帖最后由张占生于 2012-3-21 12:57 编辑

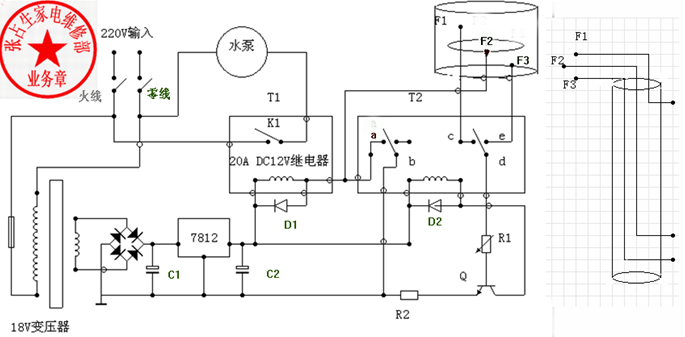

水塔自动供水装置原理与线路图

我与生产豆芽客户家，自己设计制作了一个自动供水控制装置（要求：不分昼夜2小时左右需要循环一次井温水。相同于水塔自动供水）。经过实际应用，效果很令人满意。为此下笔同各位朋友共享。本装置线路简单.用元件少.易做.安全.可靠。工作原理与线路图如下:

所用元件：

输入220V输出5W左右18V变压器一只，20A DC12V继电器一只，1A DC12V 继电器一只，1A左右全桥一只 7812，三端稳压IC一只，二极管（D1.D2任意型号）各一只，100UF/25V（C1.C2）两只，R1(100KΩ可调电阻)一只。R2 （2Ω左右）三极管 Q（NPN型中功率管）。

工作原理：

当220V电源接通，经变压器输出18V交流电。通过全桥整流，C1滤波再经7812稳压，C2虑波，得到所需要的12V稳定的电压电源。

需要说明的是：继电器 T1 吸合时 K1 接通。继电器 T2，吸合时，(a .b)（c .d）断开状态，（e.d）接通状态。继电器T2释放时（a .b）（c,d）接通（e.d）断开。

有此可知，上水过程：220V电源接通时，12V直流电，正极通过继电器 T1线圈，再与T2继电器（a ,b）接通点到（12V电源负极）形成回路。这时T1继电器吸合，K1导通，水泵接通电源而工作（上水开始）。当水位上升到高端 F1点时，F2的电源12V正极通过水导通（水导通电阻10KΩ左右），至F1点，经T2继电器cd,(这时cd是导通)加至R1可调电阻到Q三极管基极。使Q三极管导通。T2继电器吸合。这时（ab）接触点断开，使T1继电器线圈无电流通过而释放，K1 触点断开，水泵停止上水！当水位低于F1点时由于T2继电器吸合（ed）相通，F2的直流电正极通过（水导通）到F3低点,经（e b）加到Q三极管基极，使三极管保持导通，T2继电器吸合，水泵依然停止工作，只有水位低于F2使。Q三极管失去基极偏流而截。T2继电器释放，（不吸合）才又恢复到上水状态。

简介：T1继电器吸合，T2继电器释放时是上水状态。反之是水泵停止状态。

注：图中D1，D2是泄放线圈磁能量，起保护作用！。

张占生

2012.3.21
