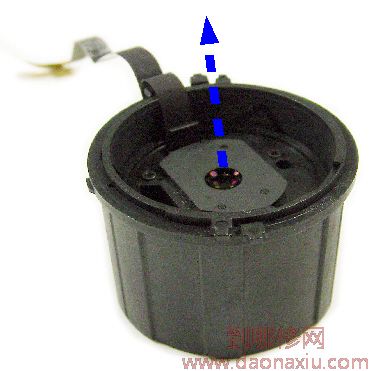

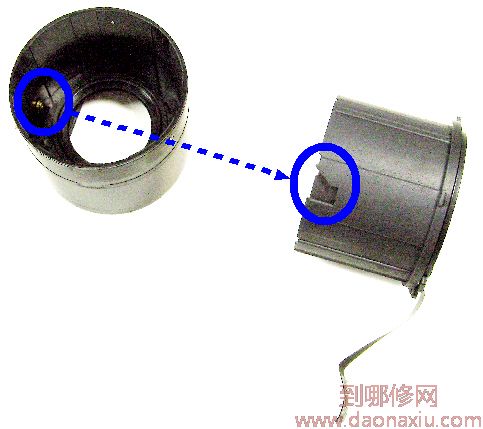

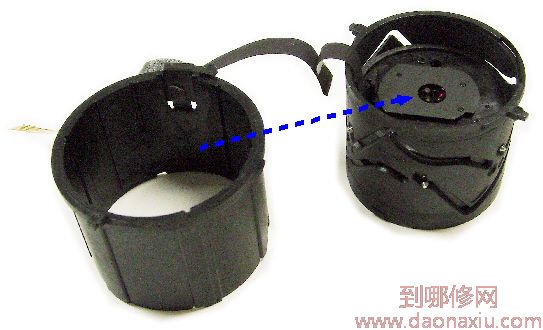

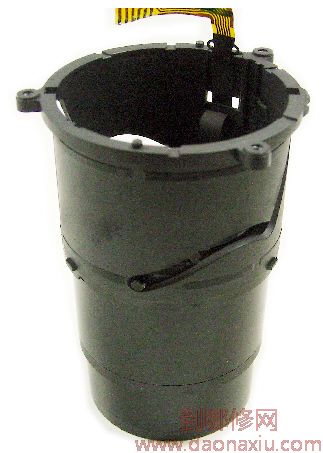

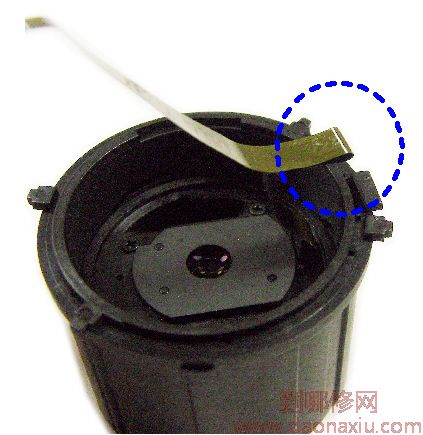

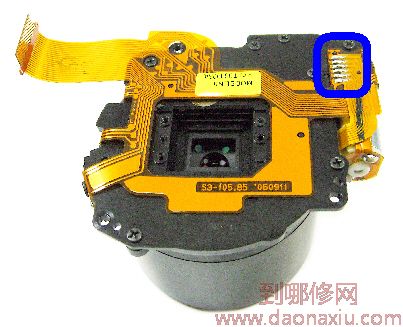

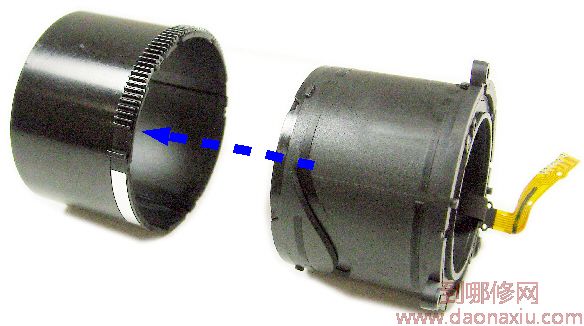

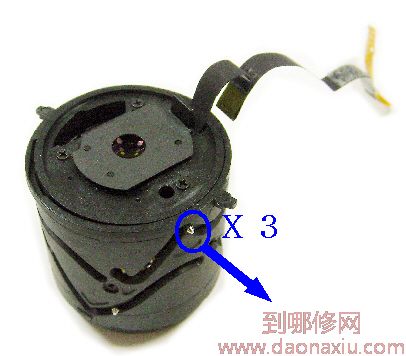

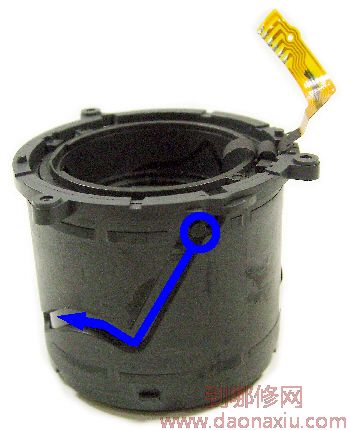

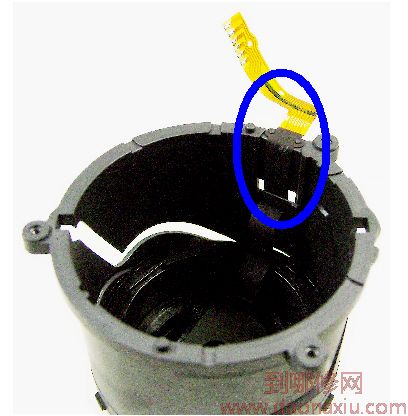

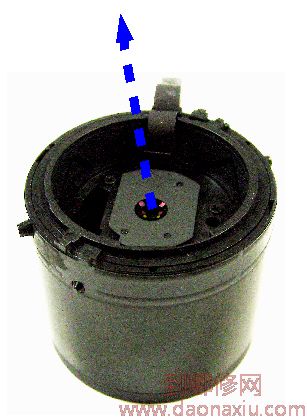

三星S1050镜头拆装图纸2

到哪修

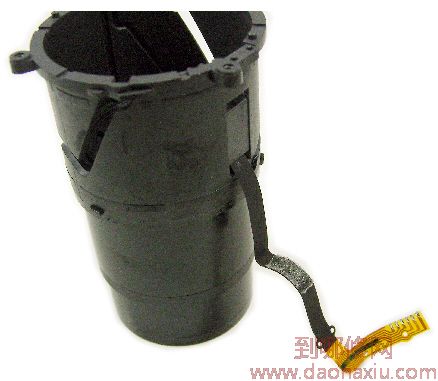

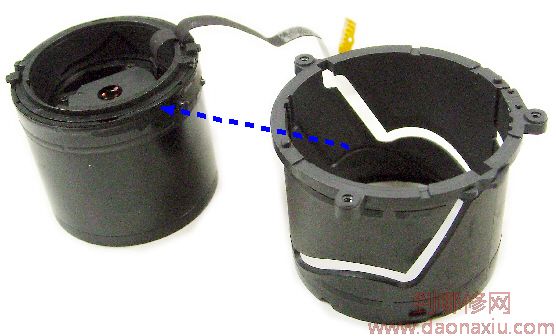

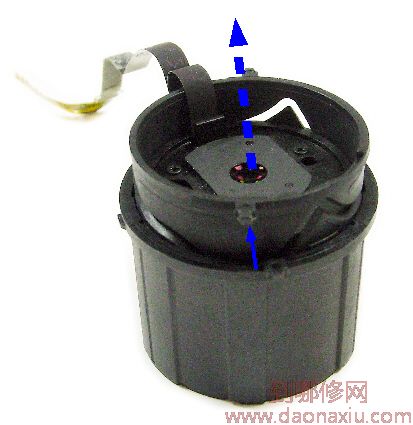

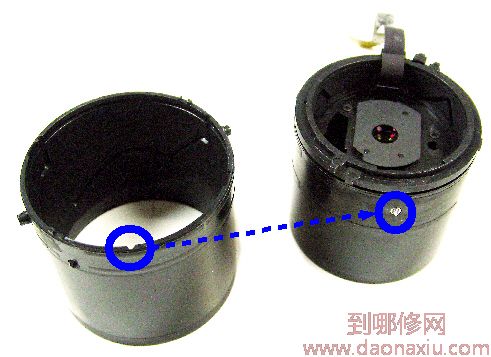

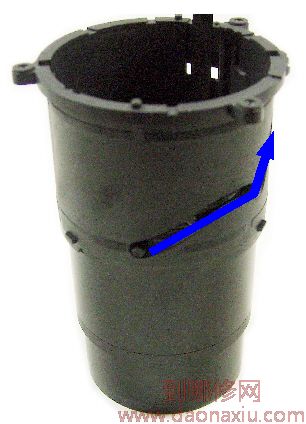

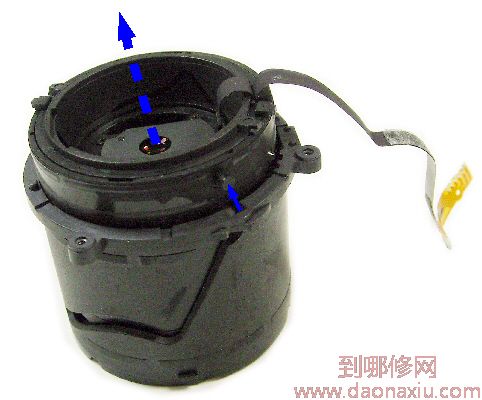

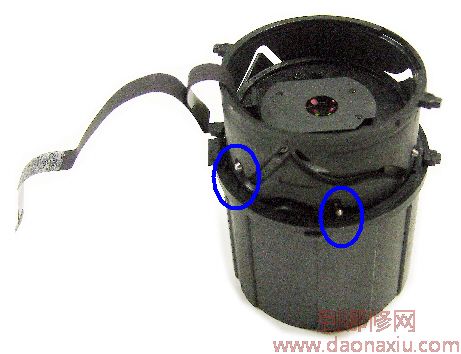

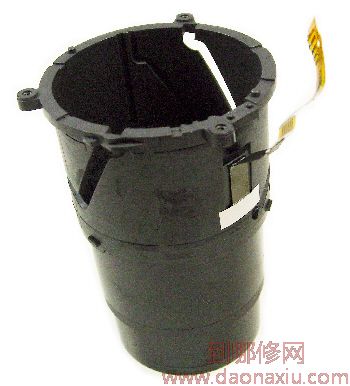

三星S1050镜头拆装图纸2

贺老师傅

谢谢分享

红色蒲公英

数码相机已成为当今最为流行的计算机外设。而变焦镜头状况的好坏对于数码相机的拍摄工作是至关重要的，如果变焦镜头出现故障轻则会使数码相机不能拍摄出应有效果，重则会使其停止工作。下面就为大家介绍一下变焦镜头故障的维修。

红色蒲公英

变焦镜头的类型很多，但总的来说，它们都有两组以上的移动镜组，变焦镜筒壁的螺旋槽内有滚柱或滑块支撑移动镜组。然而不同品牌的镜头在结构设计方面却不尽相同，这些镜头或带有可拆换的接口，或带有与镜头一体的特定连接座。对于后一种情况，尽管与采用独立的光学系统相似，却有多种不同的结构设计。变焦镜头可采用独立的变焦环，也可采用一体化设计，其复杂程度根据型号有所不同。一体化型的对焦筒带有轴向槽，只要卸下橡胶套环便可看到滑块。从轴向槽内取出一两个滑块后，就可拧下整个前部组件。   镜头的近摄功能并不会增加镜头的复杂程度，它通常只是变焦功能的扩展。如果变焦范围的两端都调试准确，且机构工作正常，那么近摄功能也不会有什么问题。   处理变焦镜头需耐心细致。因为光学及机械部件在操作中可能被污染。

红色蒲公英

变焦筒及镜组的滑动接触部件配合得十分严密。极细小的尘埃和脏物都会破坏变焦时运动的稳定平滑。必须事先清洁工作台，并在放置零部件处垫一层纸巾。另外，还要准备好纸和笔，以便随时记录关键环节事项。

红色蒲公英

1.变焦镜头的常见故障   光阑叶片被油污沾染是常见的故障之一。通常变焦镜头的光学结构是：后镜组位于光阑后方，而两个变焦组位于光阑前方，光阑是静止的。在有的照相机结构中，光阑是移动镜组的一部分，如要拆卸光阑叶片，就得取出整个镜组。   如果变焦机构的运动相当平滑，且无明显的自行滑移，只是感觉不太均匀，则不必对它进行修复，因为一般人想要对此进行改善是不太可能的，相反只会使情况变得更糟糕。早期的一些变焦镜头带有可调节的摩擦垫，但调整的结果往往导致变焦运动变得不平滑。但是，如果感觉到机构中有沙粒或是有明显的自动滑移，通过仔细的清洁、重新添加润滑油脂、固紧螺钉或调换滚筒及滑块可以解决问题。彻底清洁机构的工作量非常大，要卸下所有的运动部件、清除原有的油脂（这是去除沙粒的唯一途径），然后重新添加润滑油脂，进行安装并调试。   绝大多数变焦镜头都有不同程度的晃动。可抓住镜头，前后拉伸并旋转，进行测试。同时镜头也要能有些滑移。镜头的少量晃动是允许的，如果滑移或晃动过多，则是不正常的。质量越高的镜头，晃动越小。如果不能确定晃动是否属于正常范围，那么只能将镜头再使用、观察一段时间。如镜头内有螺钉松动，注意及时地进行修理，否则螺钉脱落，会将运动机构卡住。

红色蒲公英

   2.外力损伤故障   变焦镜头受外力的损害，容易导致变焦镜筒扭曲、塑料滑块断裂或螺旋槽凹陷。如果发现变焦机构过紧或被卡住，很可能就是前部受力使得螺旋槽被挤压。

红色蒲公英

如情况不严重，可予以修复。取下外卡环和镜筒，卸下一个塑料滑块，然后将它沿槽滑动，这样很快就能找到槽的变形部位。再用一塑料楔插入该部分槽中进行矫正，矫正过程中要随时进行调试、检查。注意不要使用金属棒或其它尖锐的物体，以免损坏槽内的滑动表面。如槽口被扩展过宽，则机构可能在其它部位被卡住。
