本帖最后由 张占生 于 2012-2-1 11:38 编辑

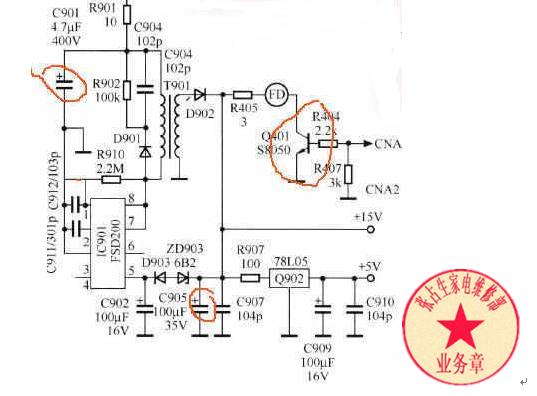

揭秘电磁炉疑难病症的根源 随着人民生活的提高，科技的发展，科技含量较高的厨房用具电磁炉已普遍使用，由于五花八门的品牌.质量的欠佳.工作环境的影响。它的损坏率很高！虽说它的工作原理和结构并不复杂，但对它出现的离奇故障现象，却另好多维修员对它的维修感到束手无策！下面我以苏泊尔C19S01维修实例，来讲解一下我维修时遇到的特殊故障。因这种故障它具有代表性，适合各种品牌电磁炉的维修，我感觉值得供朋友们分享，为此下笔一写！ 故障：插电指示灯不亮，不报警。维修步骤如下：经查.原因是无15V 5V电压。本低压电源IC芯片所用的是FSD200！从直观上看，低压电源电路部分，无明显的烧伤的痕迹，经查低压电源电路所用的各个电阻和电容未发现问题，怀疑是IC芯片. FSD200受损，换之仍不正常（无15V 5V电压）再查发现15V输出整流二极管击穿，换后，便有了15V！5V电压！（注；空载，不接控制面板和风扇）这时安装好试机，结果，不停地报警，面板指示灯全亮并闪烁，数字显示888，当然也就不工作！拆机再查，疑是控制面板.微动开关和线路有漏电短路之处。因为此机使用的时间不长，清洁干燥，所以排除脏污.绣腐.潮湿.漏电之过，那莫什么原因会造成如此故障呢？按常规修理方法，应检测CPU，电路，晶振，复位。。。。。等，查看完毕后仍无得到效果。在检查过程中偶尔一次发现在不接风扇试机时，面板控制操作一切正常，心中暗喜，定是风扇之过错，于是抱着成功的心理换风扇一试，结果很令人失望，涛声依旧。不过也给了一点启示！不接风扇面板控制操作正常，反之非正常，说明低压电源有故障，于是又细检查了，5V 15V 电压.才发现，15V电压有波动，于是再次对低压电源进行检修，如下图可知，电源元件不多一一查看没发现问题，于是把C901 C904换之 ，奇怪的是15V电压以稳定，再试机故障依旧！最后把 Q401 C，E，短接，使风扇运转，观测15V电压却下降了1V 之多，显然断定电源仍有问题，那么问题只有所换的芯片可疑了，于是再换新电源芯片FSD200！风扇运转时15 V电压不再下降了！这时整理完毕试机一切正常，到此维修结束！小结：此机维修走了这么大的弯路，过错乃是初次所换的电源芯片FSD200不良所致！ 从苏泊尔C19S01维修实例得到启示。告诫各位朋友，低压电源不良也是电磁炉形成疑难杂症根源之一。低压电源5V 15V不良，对电磁炉正常工作的重要性了。不要忘记不定时的损坏IGBT管，电压低保护，或功率调不高等故障都和5V 15V电压直接的关联。由于我们在维修试机时.面板连接线和风扇连接线的阻扰，不便于观测5V 15V （18V）电压是否良好！使我们多数维修朋友会忽视这一点。误判为空载时5V 15V (18)正常，便确认为低压电源良好，造成维修的失败而俯首称臣！， 判断5V 15V (18)电源是否正常良好也很简单，一上也谈到过，短接风扇控制三极管C E极使风扇运转，观测15V （ 18V ）电压稳定便可。原因是低压电源主要功耗是电风扇。好了就写到此吧! 张占生 2012 。1.14日 |
IP卡
狗仔卡
发表于 2012-1-14 15:39:09
提升卡
置顶卡
沉默卡
喧嚣卡
变色卡
抢沙发
千斤顶
显身卡
发表于 2012-1-14 22:44:20
谢谢，学习了
