自制恒温电烙铁

中三

！
                               自制恒温电烙铁
   市面上销售的简易恒温电烙铁，其恒温控制部分由市电直接供电去驱动双向可控硅的电路，一旦出问题往往使元器件烧黑
或炸裂，损坏器件的颜色、标记就无法辨认，给维修带来困难。
   这里，我们以有代表性的广州黄花电子电器厂９０５Ｃ型恒温电烙铁为例， 恒温烙铁的工作原理加以介绍。
   该电烙铁控温范围是１００℃～４００℃，调温标志标明低、中、高位，控温精度标称 ５％，采用了热电偶传感器。控

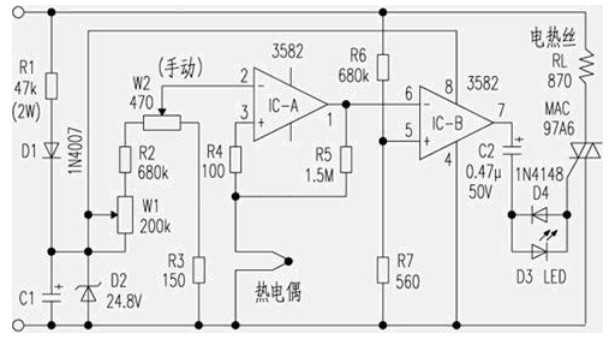

制电路采用了交流市电直接降压、滤波、稳压供电方案。工作原理见下图。市电ＡＣ２２０Ｖ经Ｒ１降压、Ｄ１半波整流、Ｄ
２削波稳压、Ｃ１滤波后作为比较器件ＩＣ的电源电压及调温设定电压源。ＩＣ－Ａ③脚为热电偶检测电压输入端（与温度值
对应）；②脚为调温设定电压。在②、③脚两端电压比较后，由①脚输出。其中Ｒ５的作用是将输入的很少一部分反馈至同相
输入端③脚，以使在小信号波动时输出锁定不变。当热电偶检 温度偏低时；③脚电平相 ②脚低，使输出①脚也低。进而使
ＩＣ－Ｂ放大器⑥脚相 于固定偏置的⑤脚偏低，使输出⑦脚为高。由于ＩＣ－Ｂ⑤脚电压是由ＡＣ２２０Ｖ经Ｒ６、Ｒ７分
压而得，因而，频率、相位完全与ＡＣ２２０Ｖ相同。与⑥脚直流比较后在⑦脚输出交流电压。该交流电压经Ｃ２、Ｄ４、Ｄ
３和Ｄ４反向并联（作用同双向二极管）触发双向可控硅，使相应的电压加 烙铁电热丝上，以达 恒温的目的。

东方红家电

我用的是能升降的调压器  热降压  冷升压   {:soso_e113:}

东诚家电维修

挺好！没事自己做个

锂离子

分享一下！{:soso_e181:}

ぅ小米ょ

我用高迪952了{:soso_e113:}

szyszy

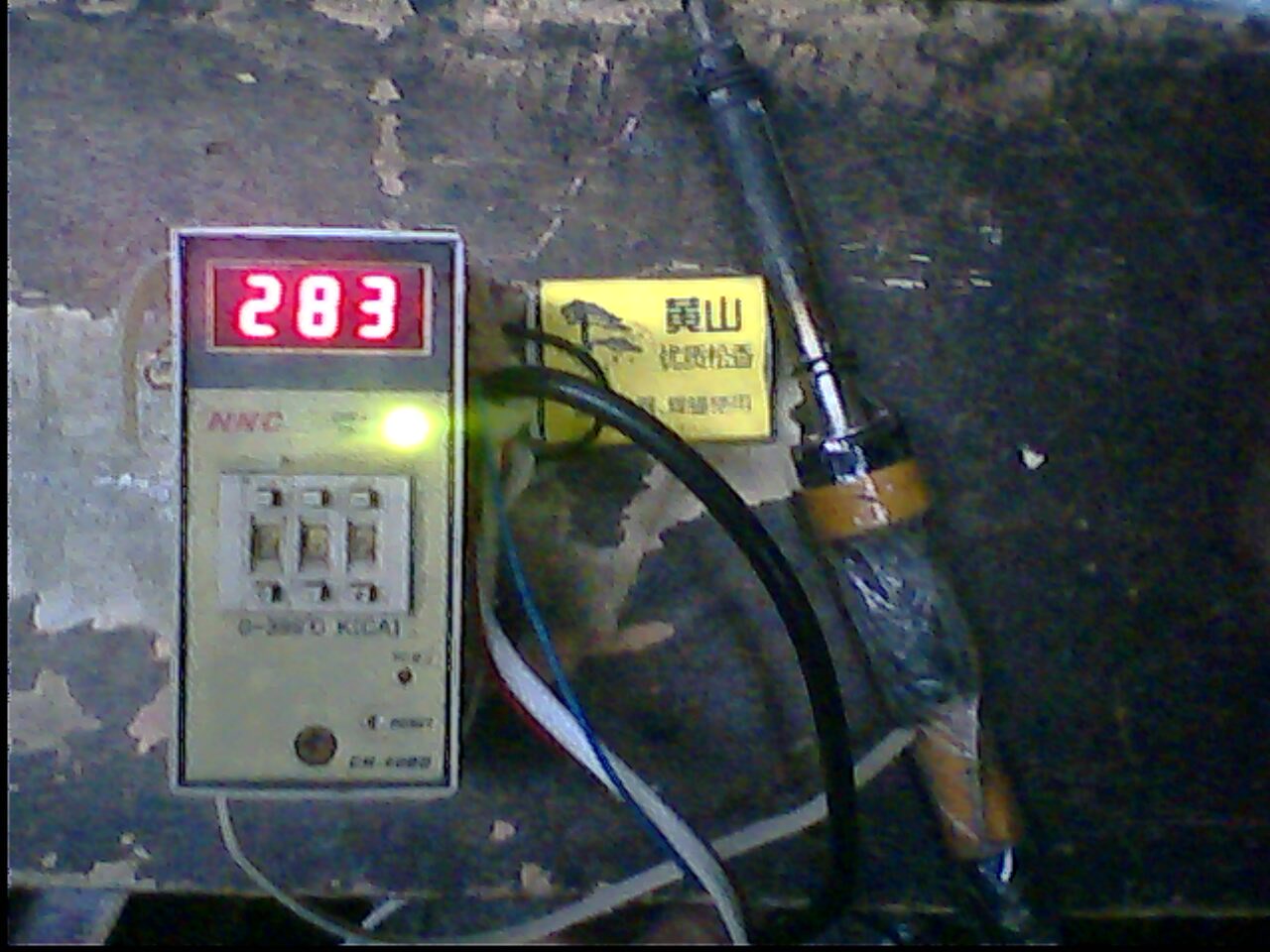

我也秀一下我的电烙铁
如果有人喜欢，需要制作，我可以给以技术支持（QQ：624002574）

闲遊

学习了谢谢分享............

张宗学

试试

学着成长

谢谢分享

adsl1320

你这是介绍恒温烙铁的工作原理，不是说自制恒温电烙铁
