监控录像机电源的维修

随风逐浪

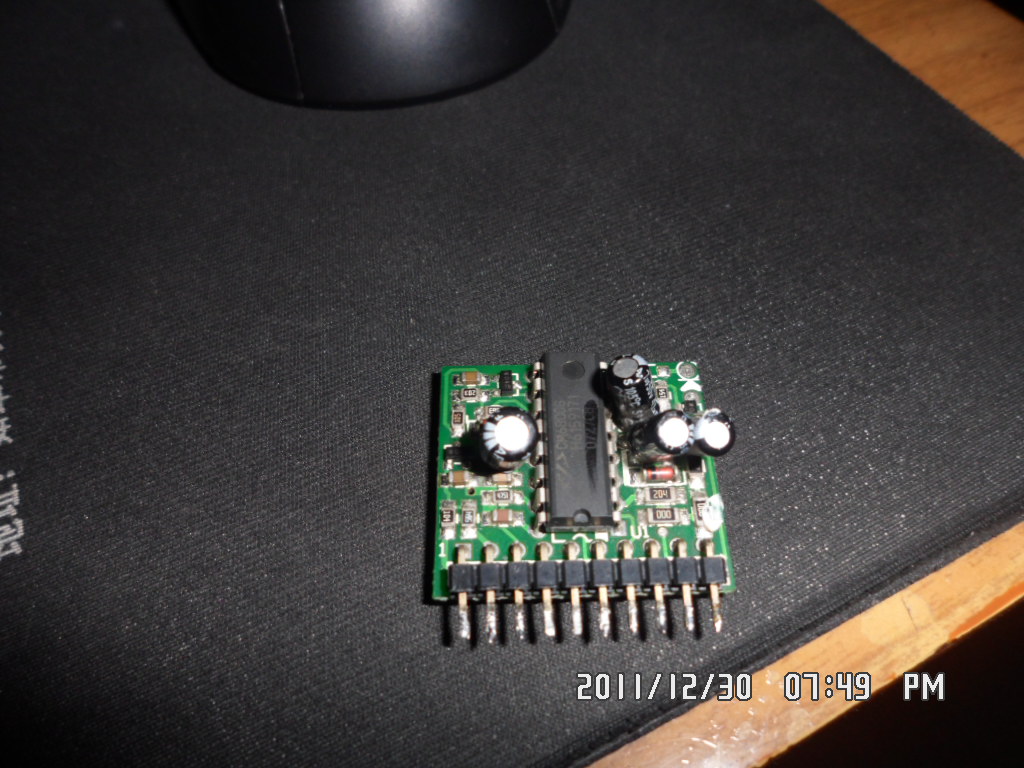

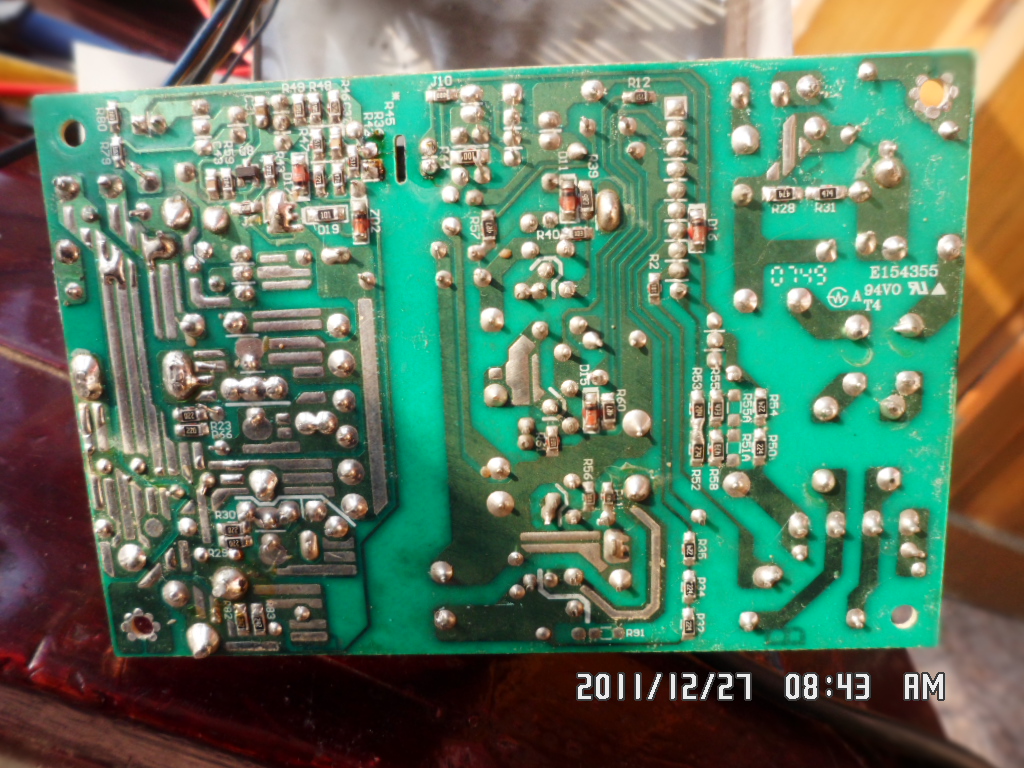

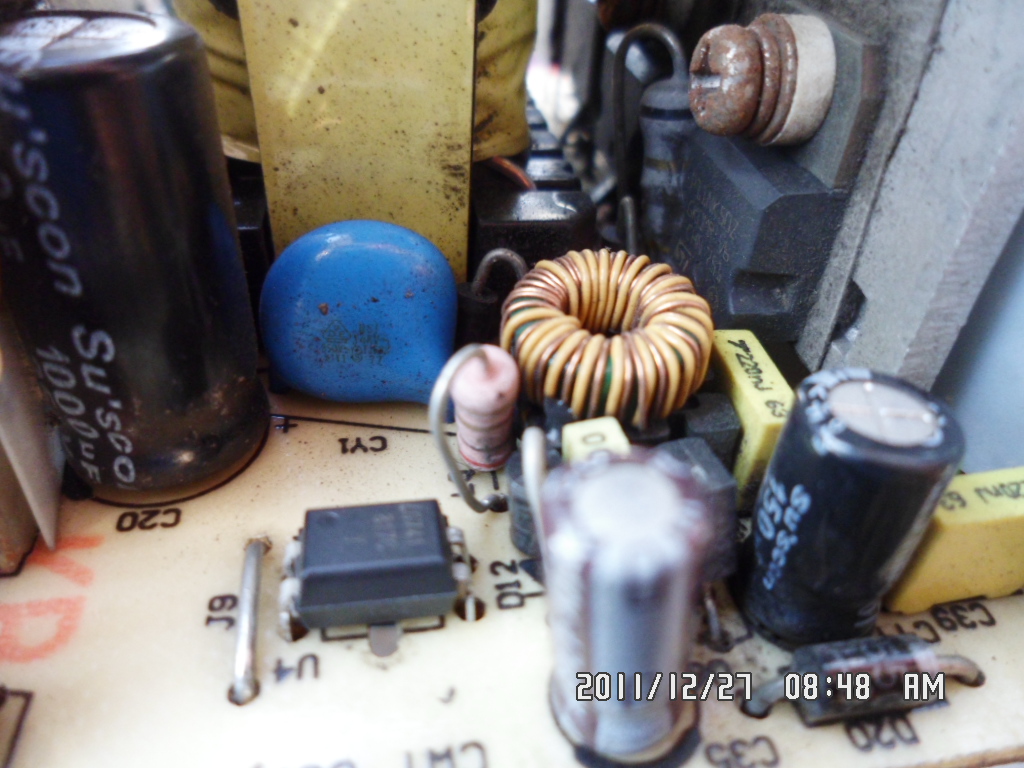

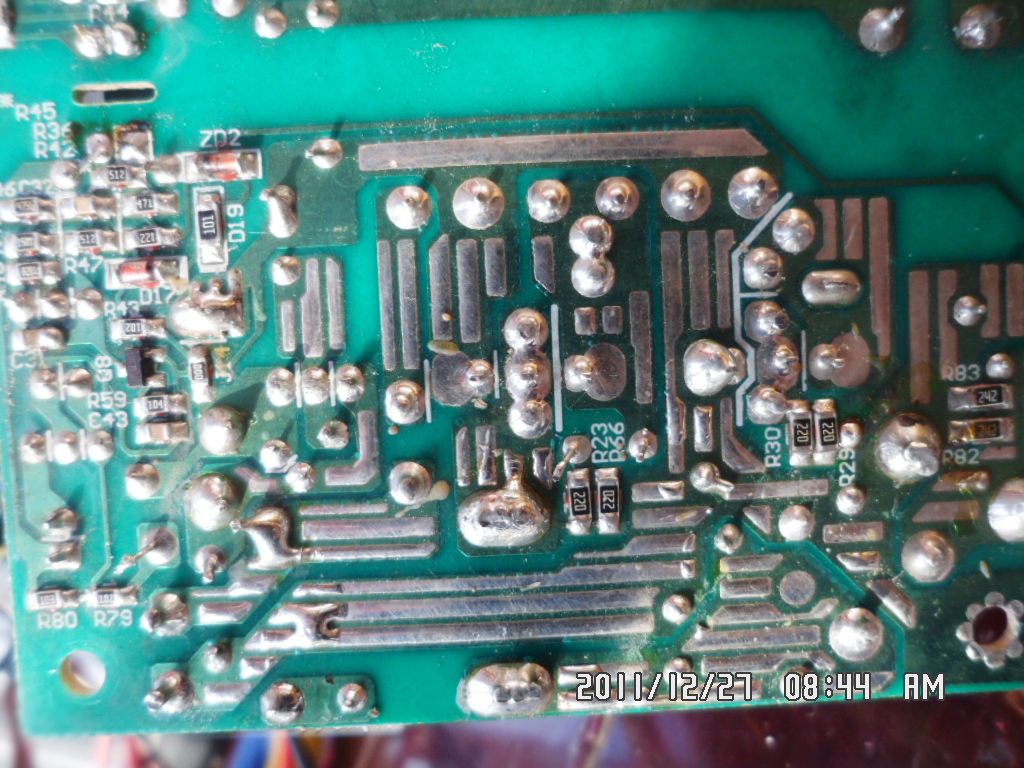

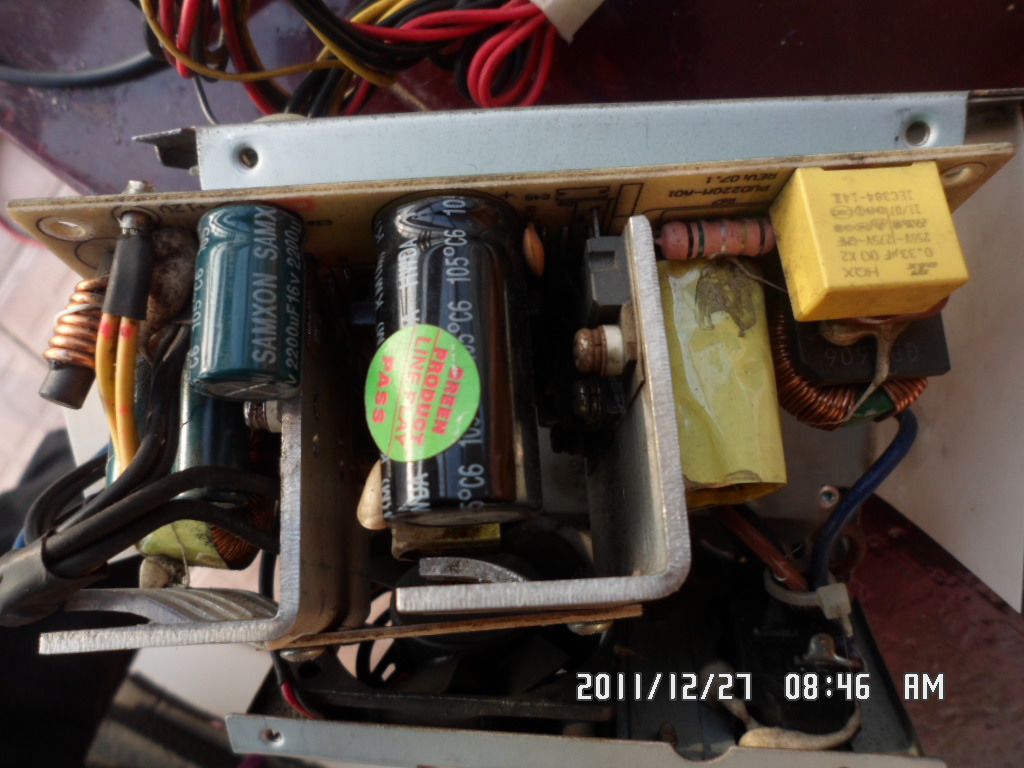

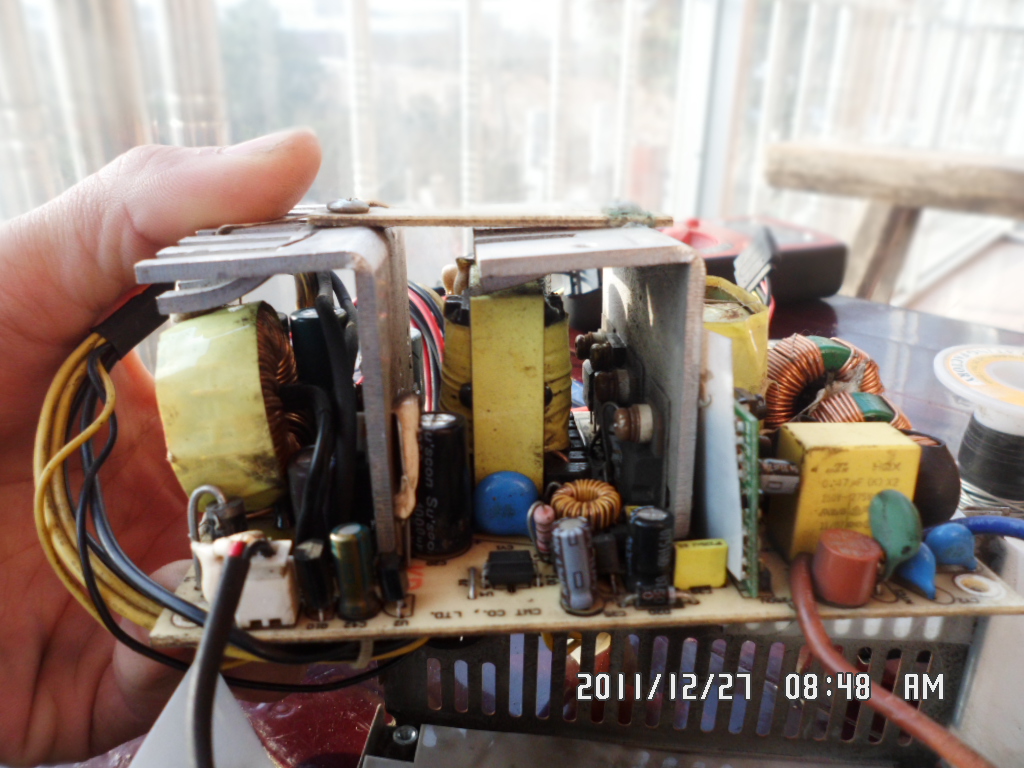

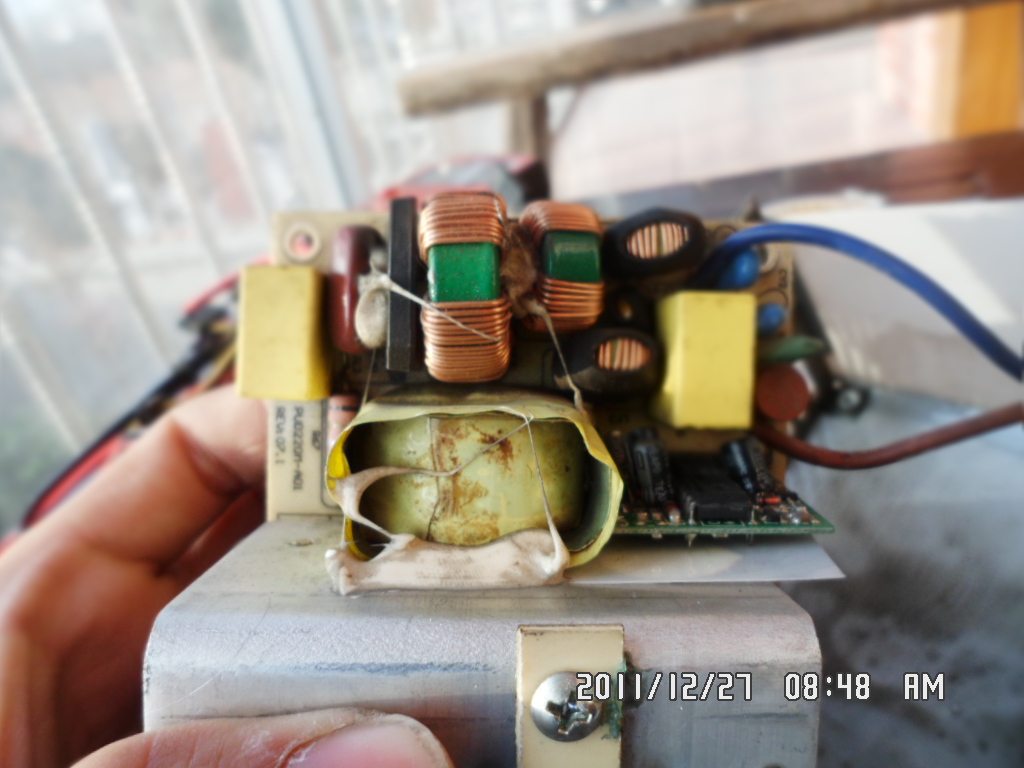

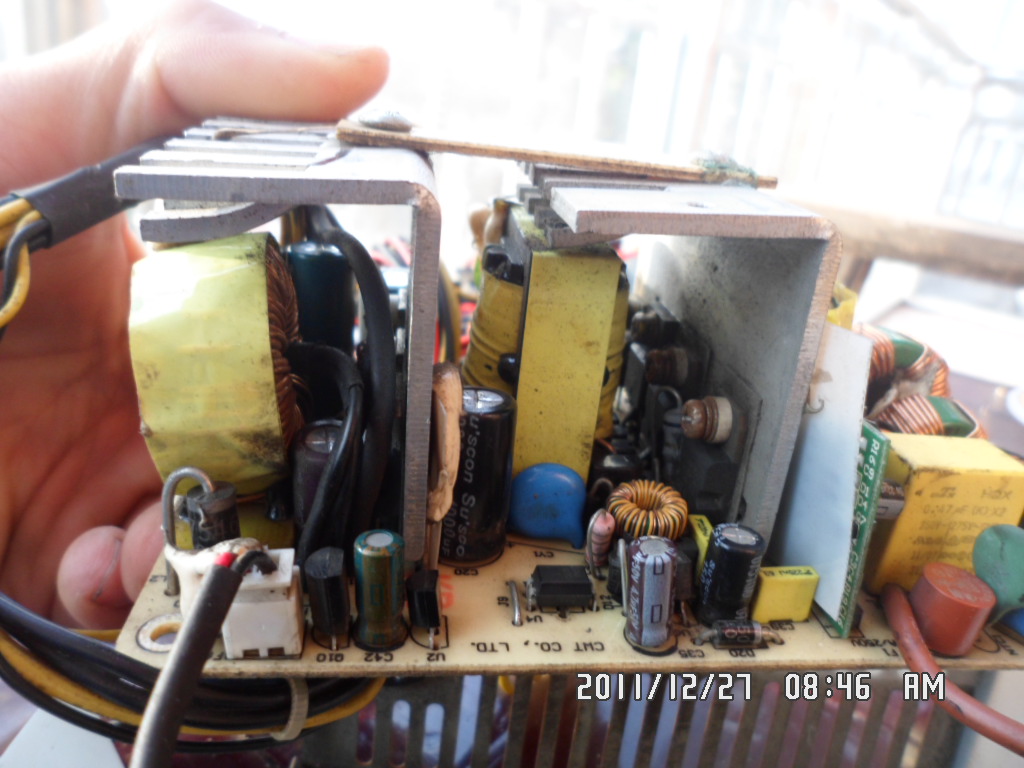

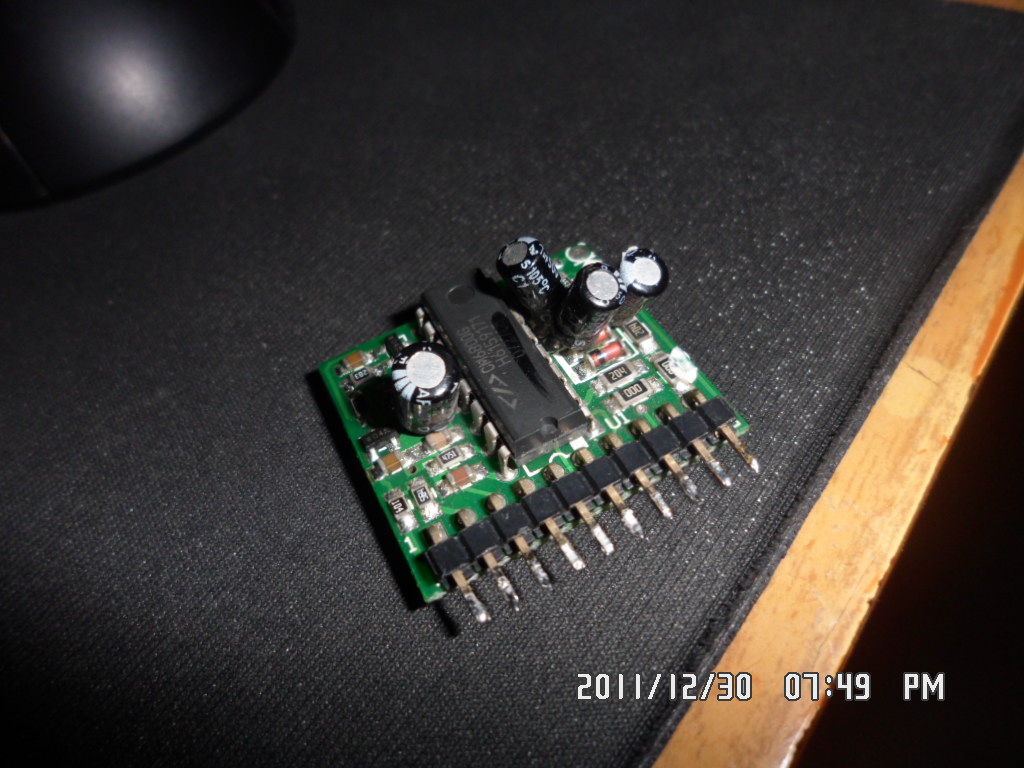

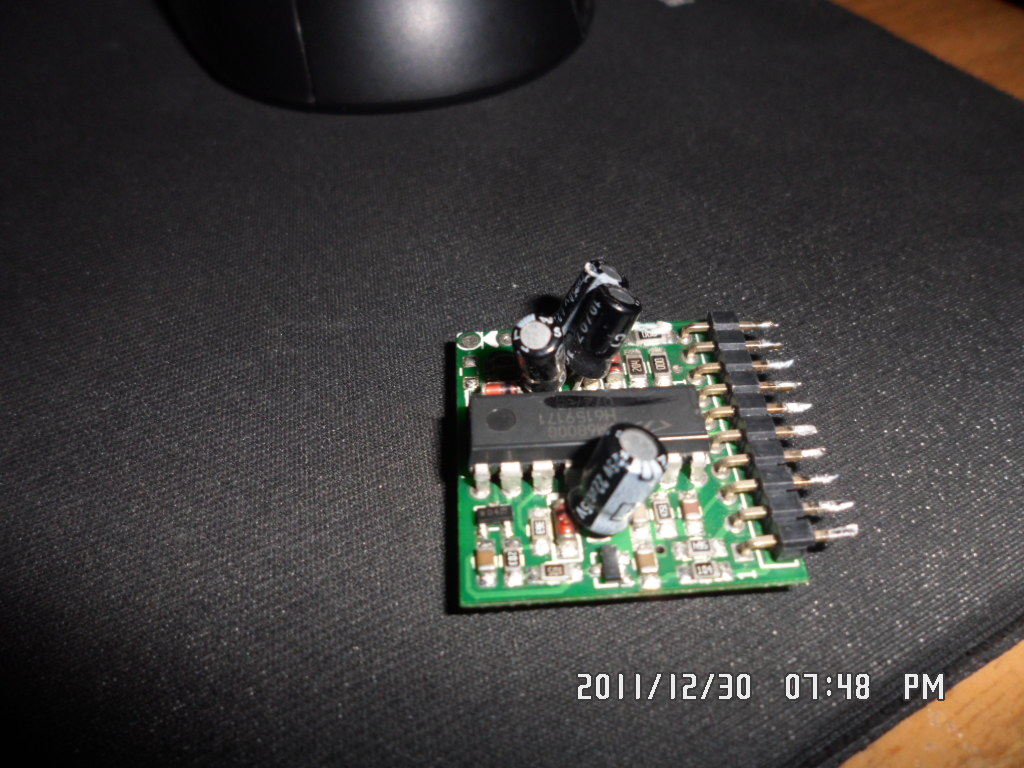

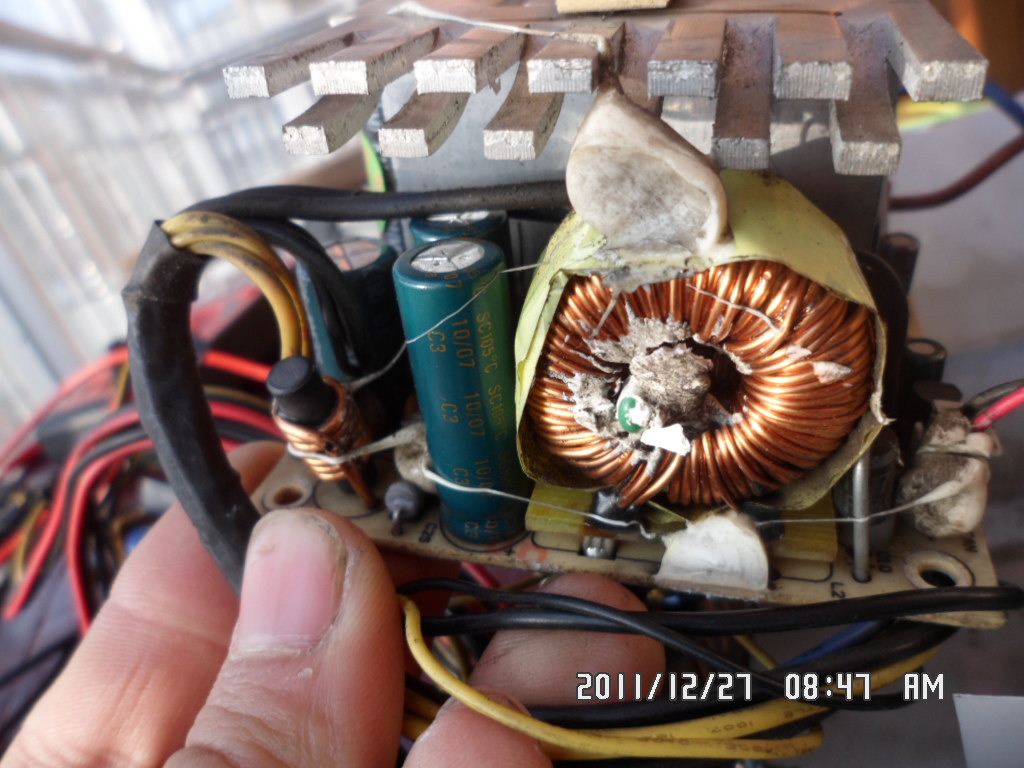

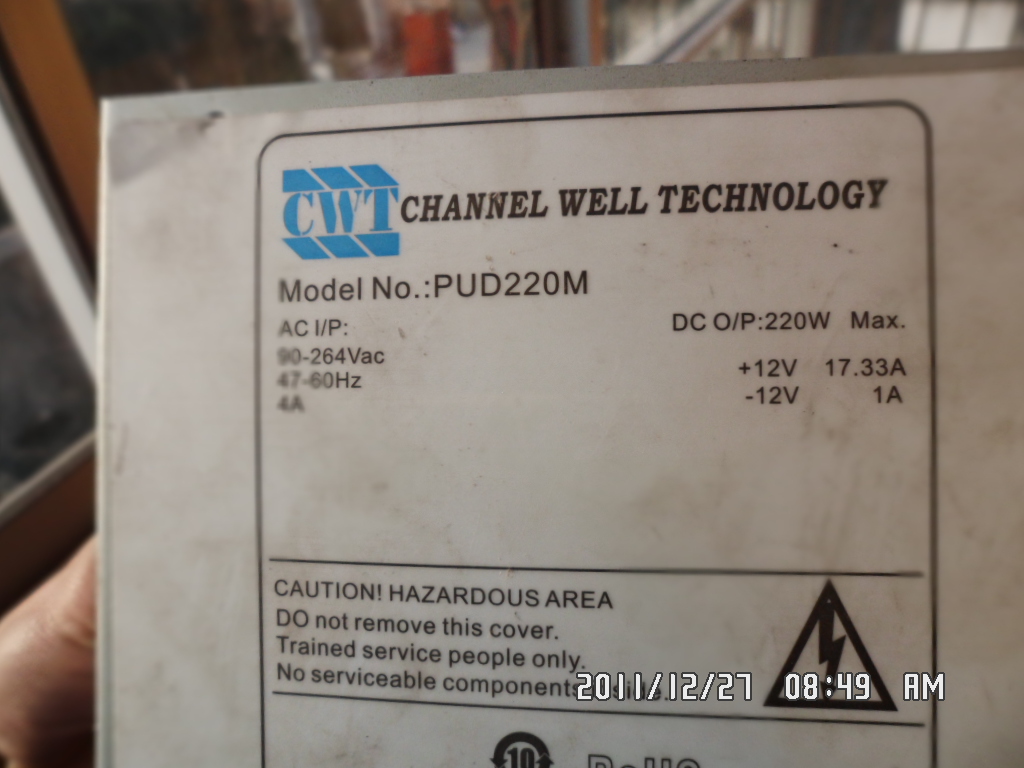

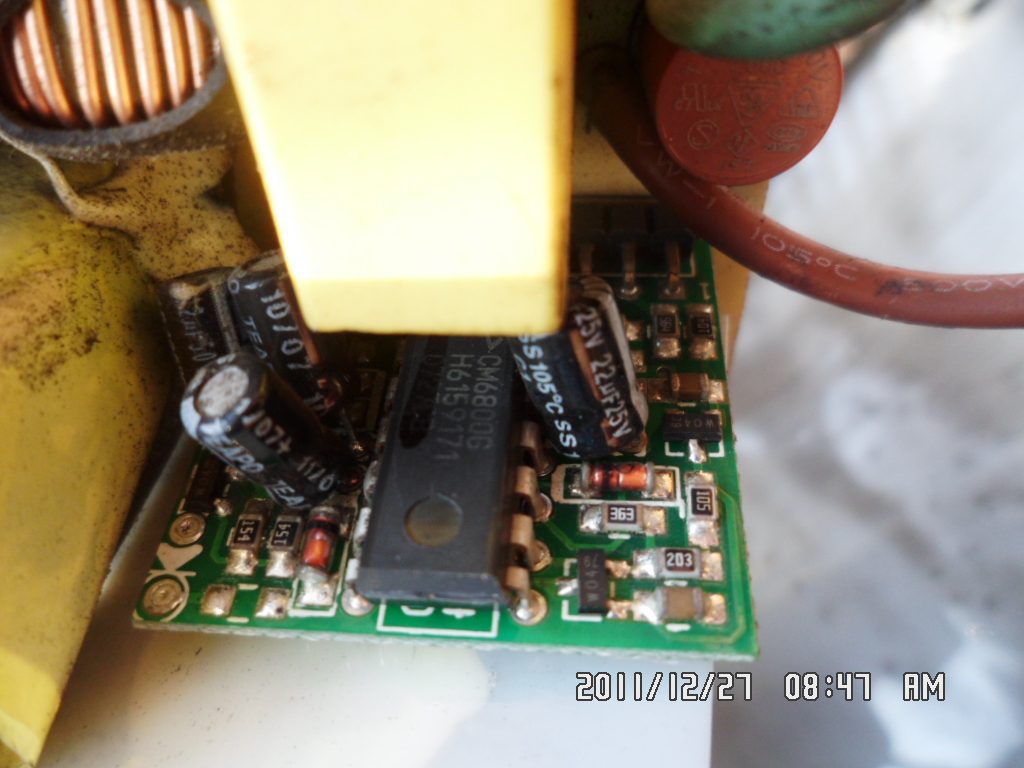

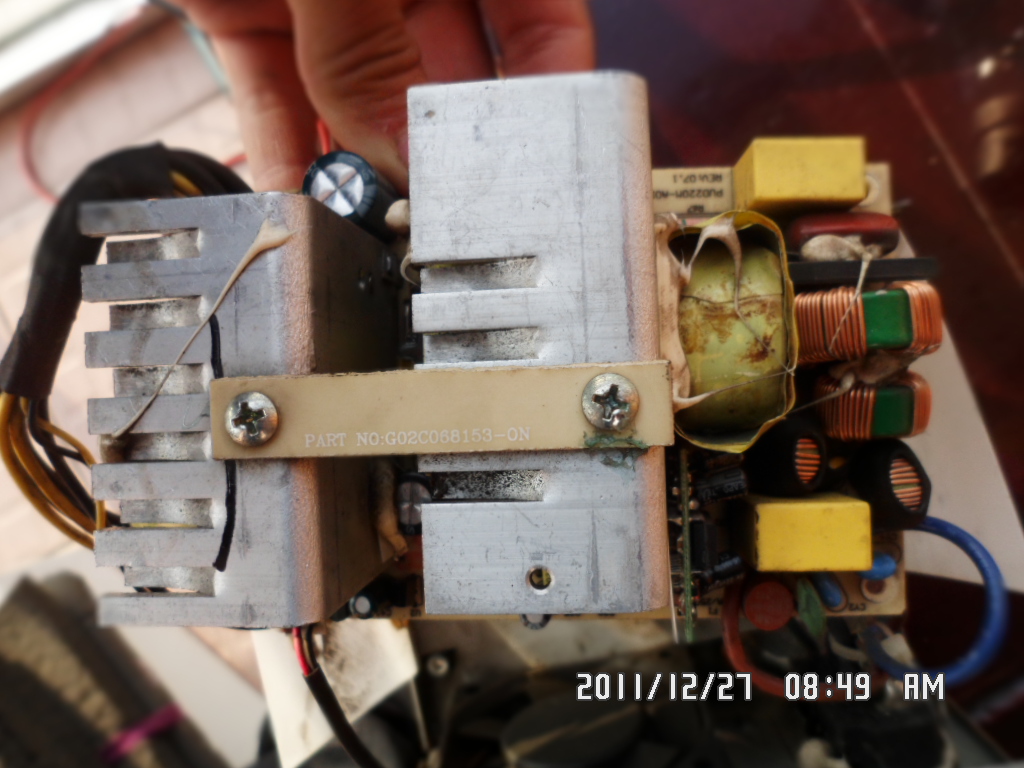

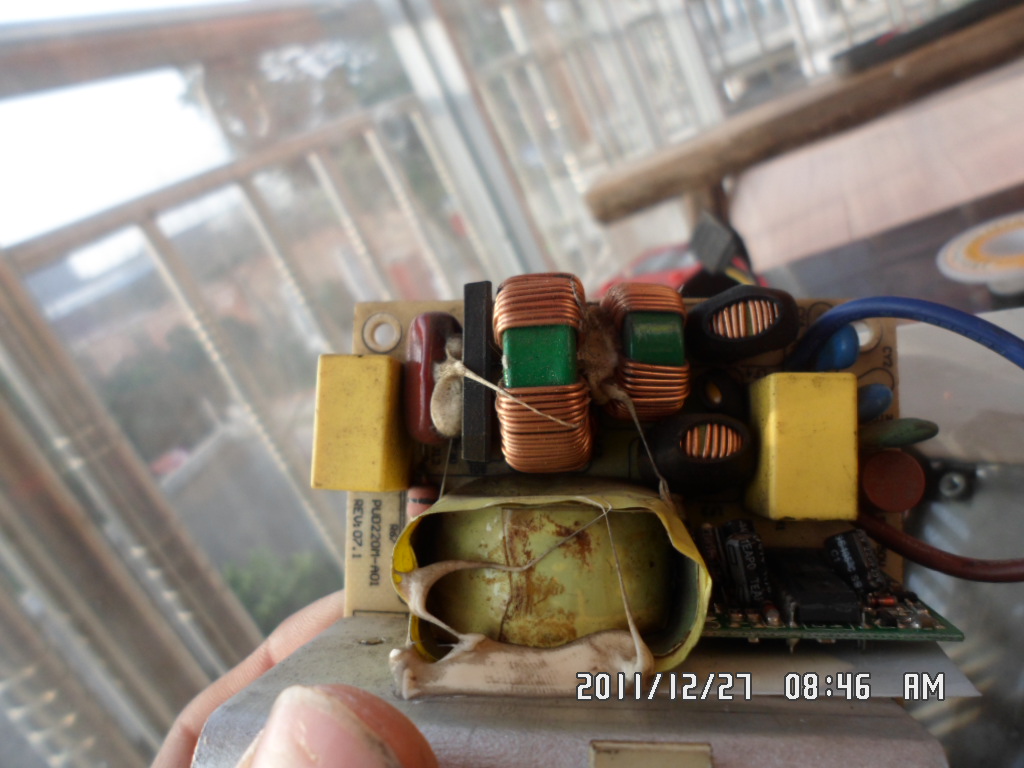

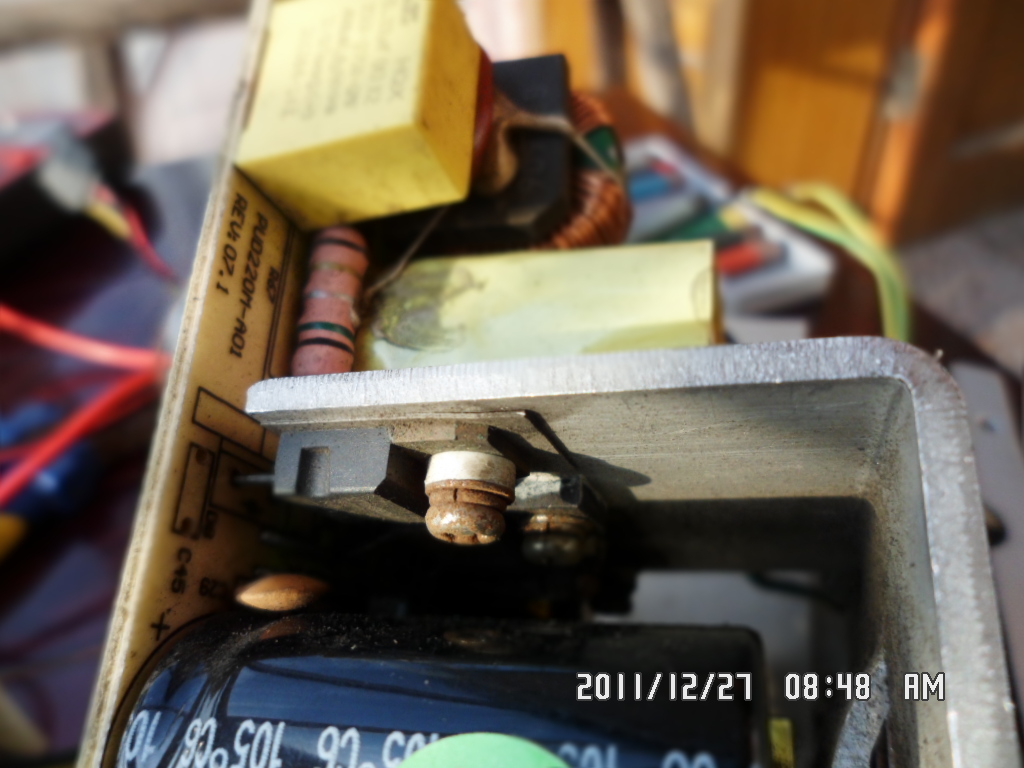

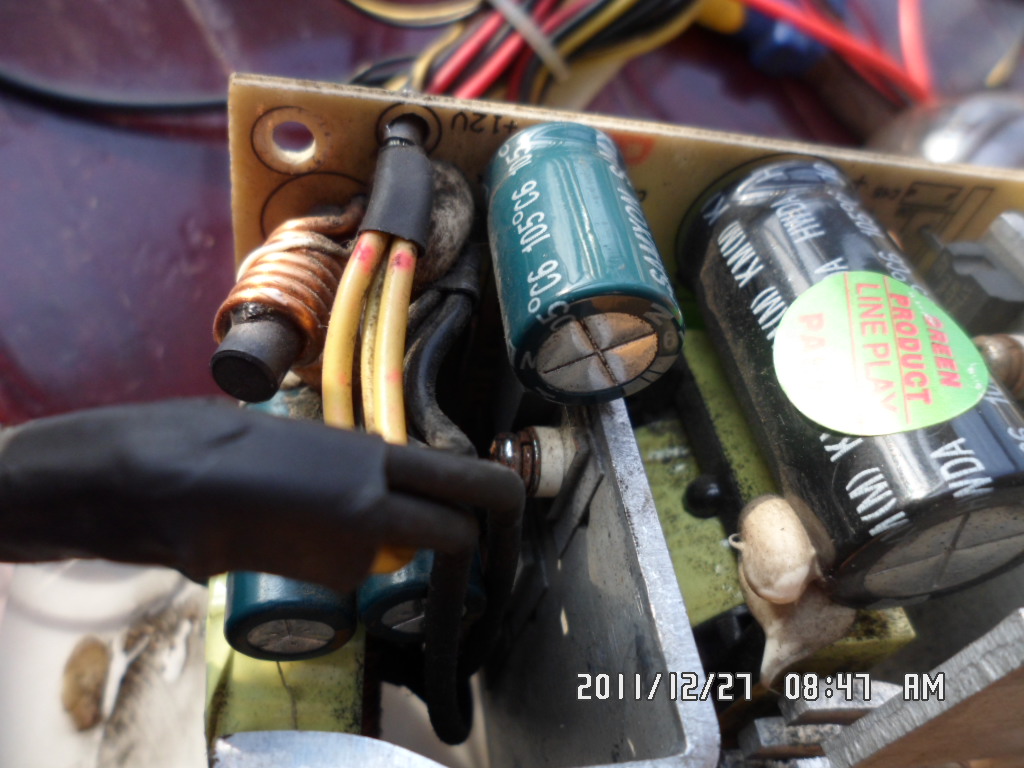

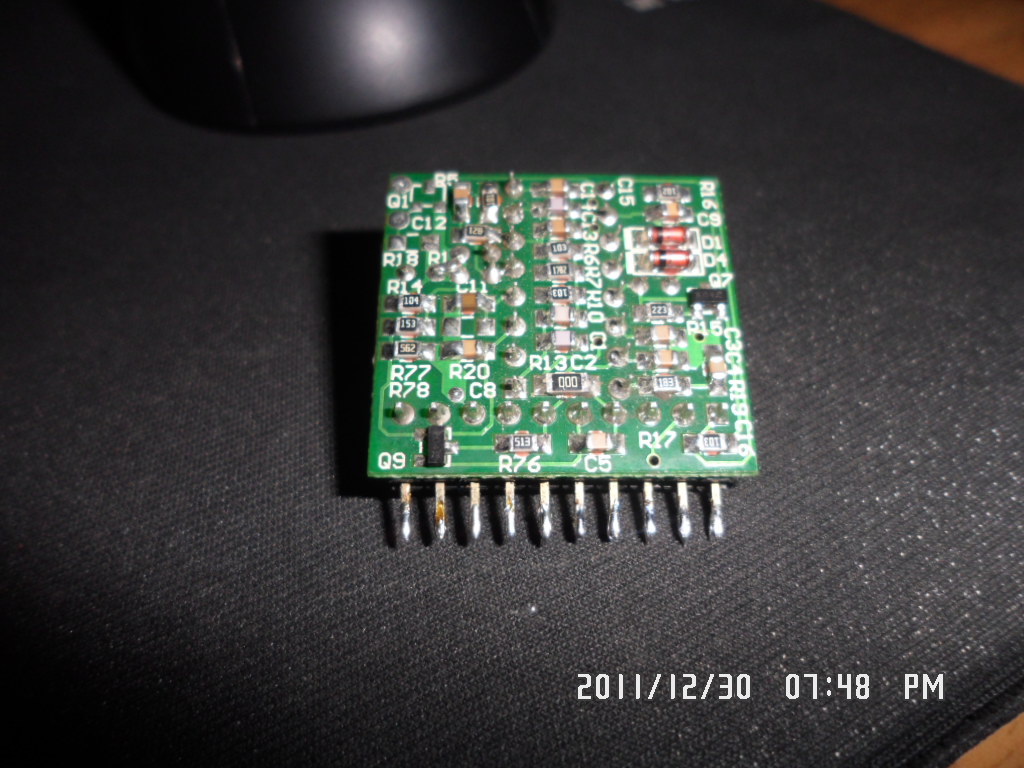

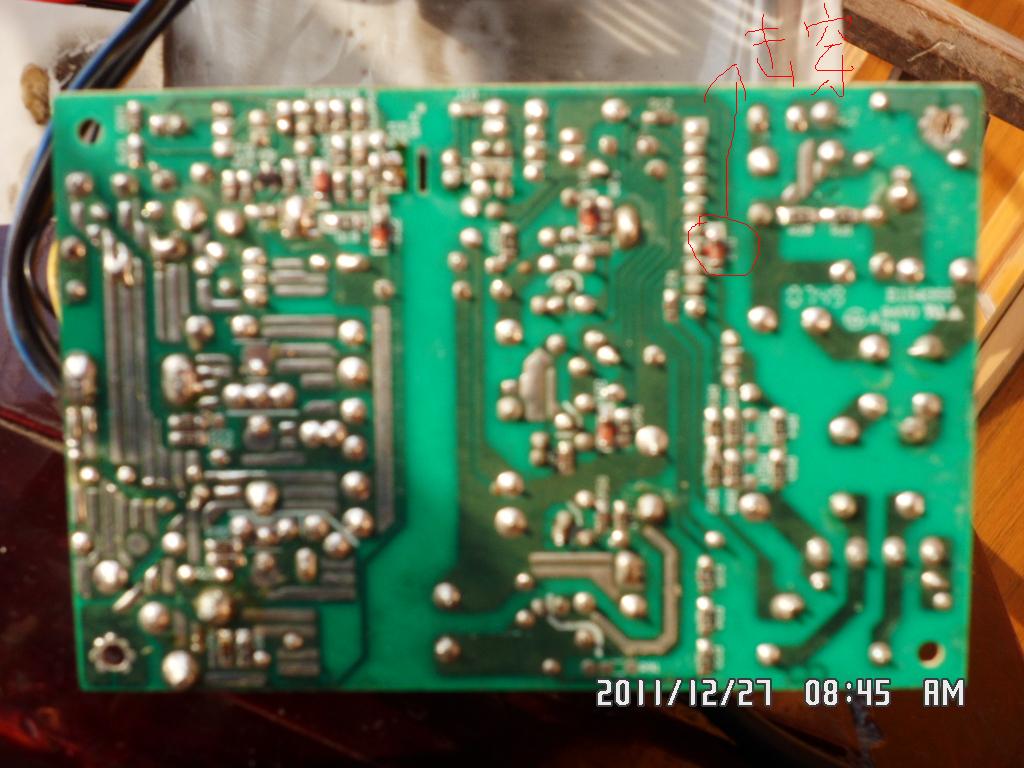

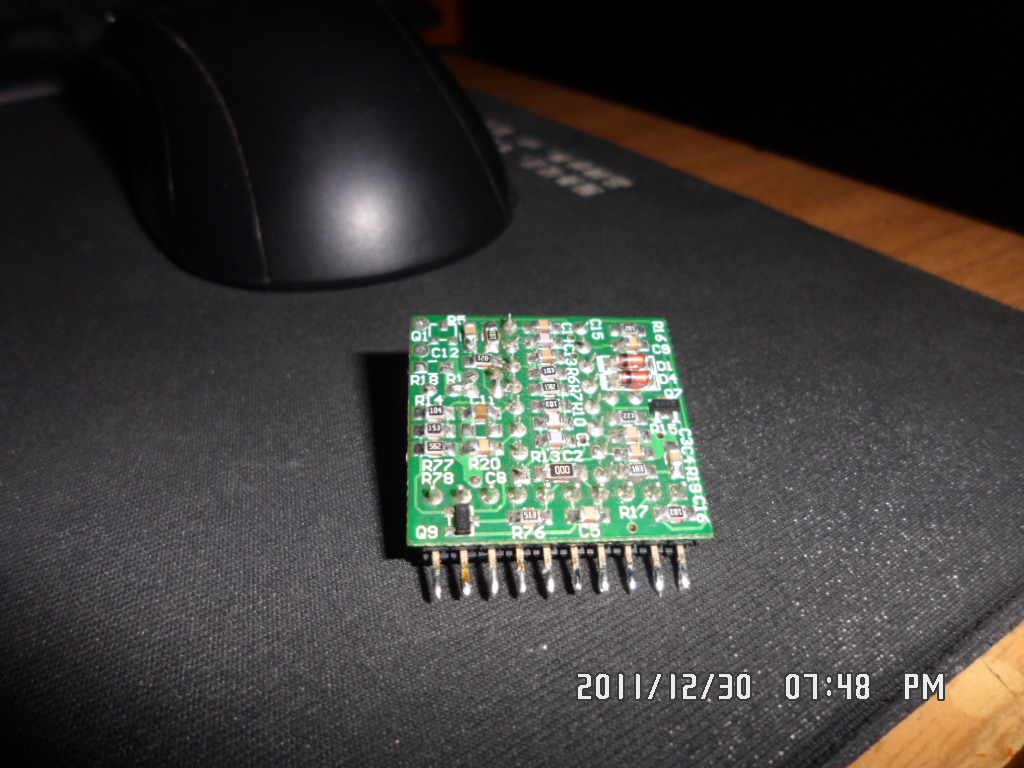

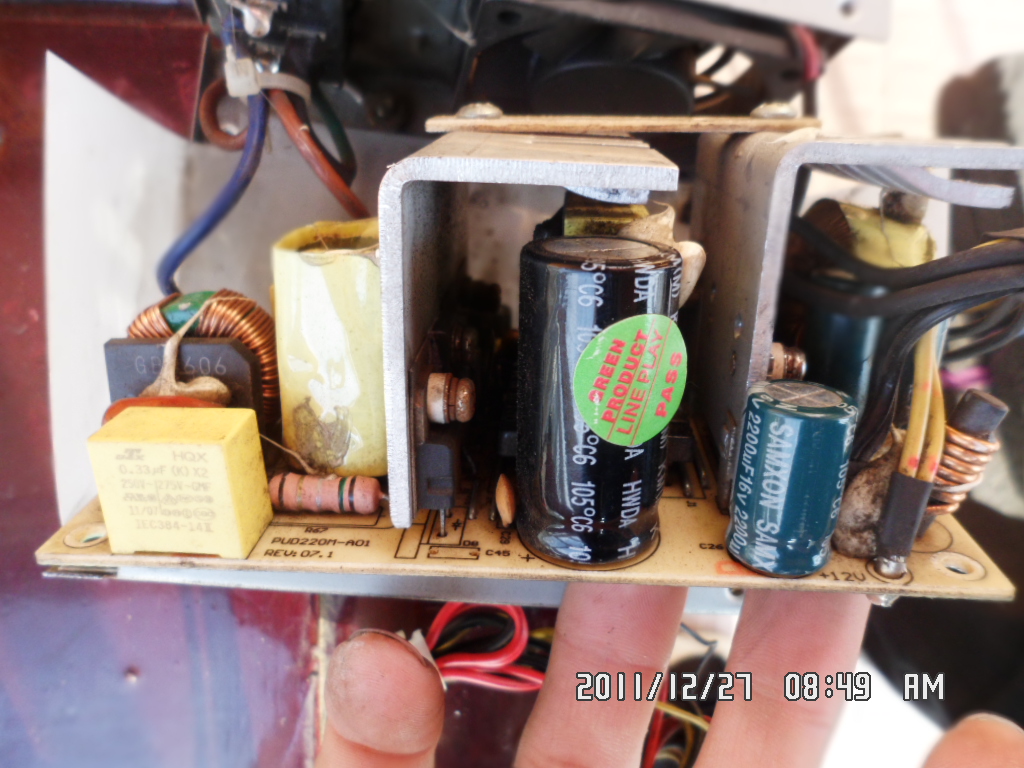

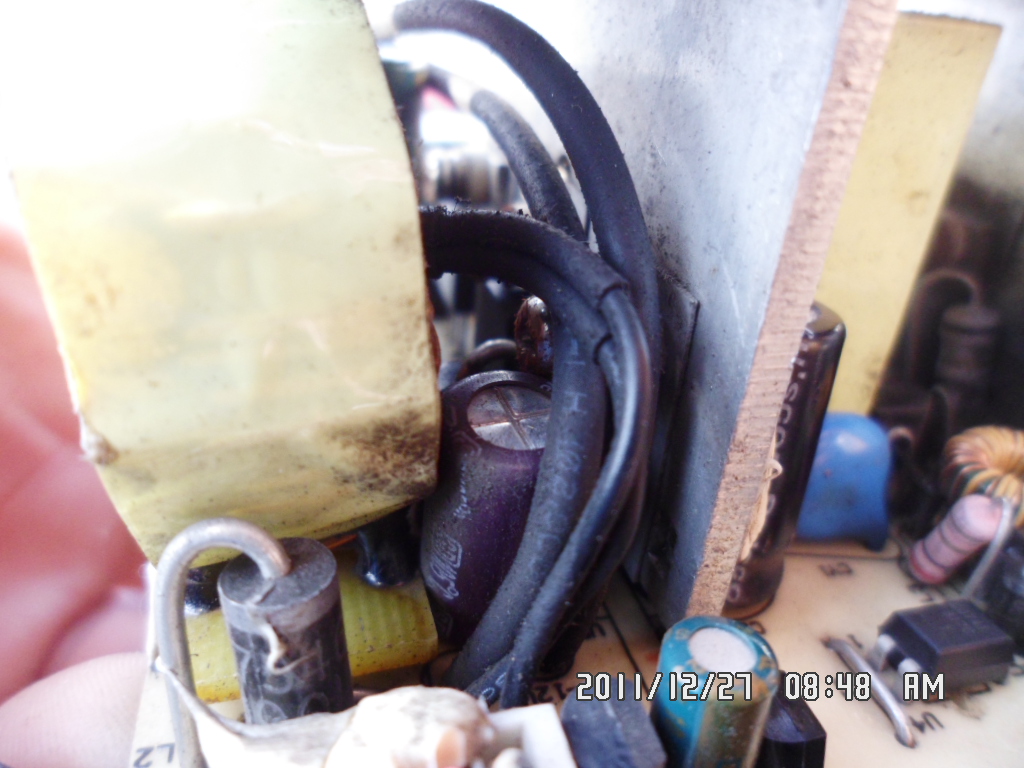

师傅们好，朋友一录像机电源说是被雷打的可是测300v电容两端正常，发现二极管击穿，旁边有一集成板也不知道有什么功能，上面有集成块cm6800g 不知是否坏了，通电测量有300v电压，但没输出。我是个新手，无法下手，向师傅们请教{:soso_e100:}！传图片

该电源已修复，初级BT169D可控硅的K极与G极击穿造成cm6800g不工作更换BT169D工作正常{:soso_e100:}

中东

没接触过

峰峰电子

图片拍的不错！

随风逐浪

峰峰电子 发表于 2012-3-1 16:20
图片拍的不错！

呵呵，这样更直观

随风逐浪

该电源已修复，初级BT169D可控硅的K极与G极击穿造成cm6800g不工作更换BT169D工作正常{:soso_e100:}
