求创维26L16SW图纸8TTM机芯

丰广 · 发表于 2011-12-28 19:35:11

向热心的进德家电求创维26L16SW--8TTM机芯图纸。
以前我也下载过“8TTM”图纸，打开原来是“8TM1-MT8201”。
先谢了！！！

我心如水 · 发表于 2011-12-28 19:47:57

进德没看见在哪。图纸和你要的不一样吗？

爽爽 · 发表于 2011-12-28 19:51:55

创维8TTM 8TTK 8TTN 8TT0 8TTJ机芯图纸.rar (413.72 KB, 下载次数: 91)
看看这个是不是

丰广 · 发表于 2011-12-28 21:10:54

首先感谢热心的师傅们，以上的“创维8TTM 8TTK 8TTN 8TT0 8TTJ机芯图纸.rar ”打开是8TTN 的，8TTN是用于42L16SW型、42L17SW型、42L98SW 型、37L17SW 型等等。8TTM是用于26L16SW型、 26L98PW型、32L98SW型等。而仅 26L16SW 机型所用的机芯就有以下几种： 8R03 、8M01 、 8TTM 、 8K60 、8DA8 、 8R01 等等。请师傅们再帮助收集一下，看看有没有8TTM的。谢谢了！！！

周世发 · 发表于 2011-12-29 12:31:51

8TTM图纸

09021015243151.pdf (1.16 MB, 下载次数: 128)

丰广 · 发表于 2011-12-29 23:05:56

8TTM图纸 09021015243151.pdf (1.16 MB, 下载次数: 3) 10 小时前上传下载次数: 3

谢谢周世发师傅，您给我的“8TTM图纸 09021015243151.pdf ”文件已下载了。
我的一台创维26L16SW机壳背面与摇控器背面的标帖都是“8TTM”，以前我也好几次下载过“8TTM”图纸，打开原来是“8TM1-MT8201”。与机内的电源板型号5800-PLCD26-01、高压板型号S付板6632L-0321A/LC260WX与M主板6632L-0320A/LC260WX2不知为什么对不上号。以前我修理过彩电，而液晶电视机还是第一次，请周世发师傅帮助分析一下哪几页是对应的电源板与高压板图纸，或帮助提供单一的8TTM电源与高压板图，谢谢！

木村拓井 · 发表于 2011-12-30 17:33:54

你的电视是什么问题啊？创维的电路图有些只供参，而8TTN只用于大尺寸的LCD

木村拓井 · 发表于 2011-12-31 22:37:57

你说的这台26L16SW应该是用LG的屏吧，高压板上面的4线薄膜排线是到逻辑板的，这个故障主板可能有问题
，因为你说黑屏是CN100,的11，12脚还有高电压，这两个脚是背光亮度控制和背光开关控制的，而CON15上面的24V是供背光板用的，12V是到主板再经DC/DC转换成1.8V,3.3V等,而背光板和逻辑板又受控于主板。
背光板上面的过压电路不能长时间断开，若灯管打火的话后果严重，LG屏上的CN5就是背光板的反馈线

丰广 · 发表于 2011-12-31 23:24:29

本帖最后由丰广于 2011-12-31 23:29 编辑

你说的这台26L16SW应该是用LG的屏吧，高压板上面的4线薄膜排线是到逻辑板的，这个故障主板可能有问题
，因为你说黑屏是CN100,的11，12脚还有高电压，这两个脚是背光亮度控制和背光开关控制的，而CON15上面的24V是供背光板用的，12V是到主板再经DC/DC转换成1.8V,3.3V等,而背光板和逻辑板又受控于主板。
背光板上面的过压电路不能长时间断开，若灯管打火的话后果严重，LG屏上的CN5就是背光板的反馈线

      木村拓井师傅  您好。感谢您的分析与指教，很有价值学习了。
      这台机在屏背的铁壳上没有标贴，所以看不出是什么屏。
      “高压板上面的4线薄膜排线是到逻辑板的”CN5的（1）至（4）脚电压测得分别为0.000V、-0.010V、1.629V、0.009V。
      黑屏时CN100,的11、12脚依然分别为4.84V和3.45V正常。CON15上的24.6V和（5）（6）脚的11.46V没有了，（9）脚5.0V、（11）脚4.26V依然正常。
      高压过压保护电路的分压取样电容C28、C111被取掉后一直使用至今。
      把CN5四芯插座上的薄膜排线拔掉后图声俱佳，而且能长时间工作。

岑城家电 · 发表于 2013-2-26 21:31:19

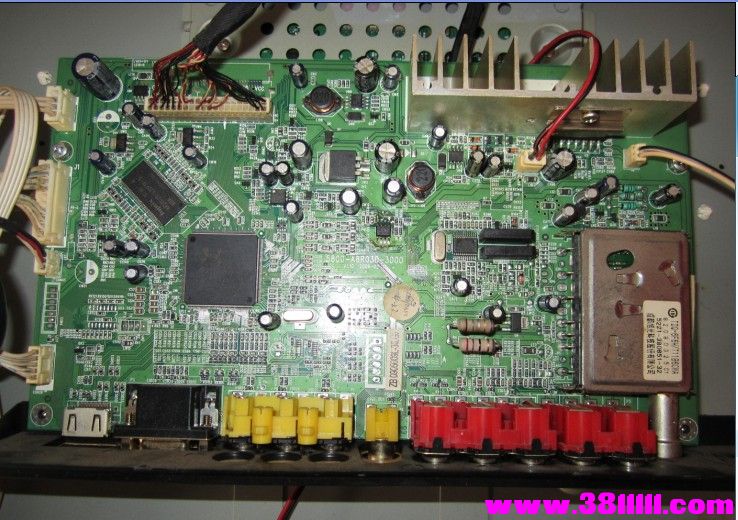

我有一台是创维26L16SW板.
