原创：简单易做的LCD灯管测试仪

张占生

                                      LCD灯管测试仪

     随着电子产品科技的飞速发展，人民生活的不断提高，液晶显示器.电视.以进入了千家万户，好多液晶显示产品也步入了维修阶段！黑屏，屏一亮即灭的故障率很高！这类故障多数出在，电源，高压板，以及灯管。为了快速准确的.区分开，问题出在高压板电路，还是灯管（损坏.不良.老化），而提高维修效益。我自设.自作了一个灯管测试仪。制作方法如下图：

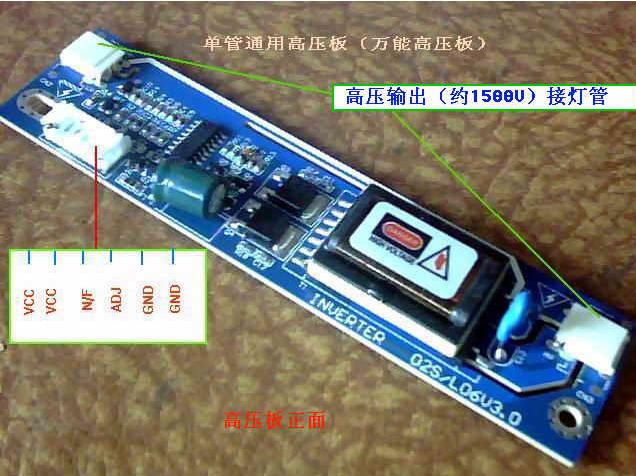

用一单管.通用高压板。（万能高压板）下图：为它的说明。

开关控制（N/F）高电平为开，低电平为关

为了缩小体积。我采用了卓异牌卫星接收机的电源，输出电压为18V。见下图：

另加了两只L7812 ,L7805三端稳压器。得到高压板所需要的，12V  5V的供电电压！（功率输出在30瓦左右）当然电源用12V蓄电池也可以，只不过测试使用时有些不方便！

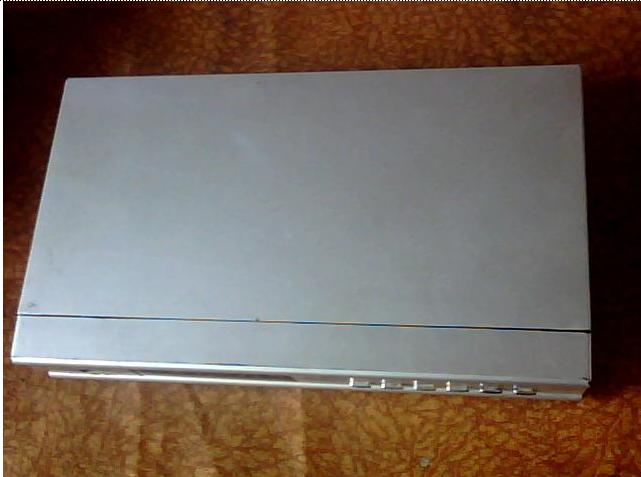

外壳，用卫星接收机外壳



   直流电流表头选用0-5A为宜。



电源12V  5V 输出端子主要是用以.刷写驱动板时.所用辅助电源（做灯管测试时闲置无用）。使用方法：接通电源，电源红色指示灯亮。按下测试按钮开关，测试指示灯绿灯亮，高压有输出.点亮灯管。根据电流的大小来选拔相同参数的灯管。去掉不合格产品，以避免换管.使用不久而返修。（要知道当今产品.灯管良莠不齐）。建议测灯管时多试几次，若灯管两端有一端发黑，就放弃使用！

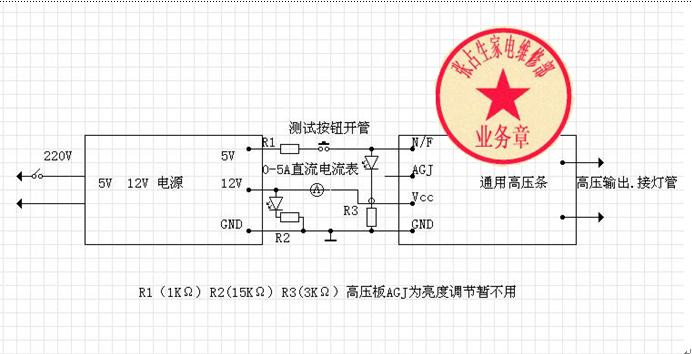

下为接线图：按图接线无误，无需调试便可成功！

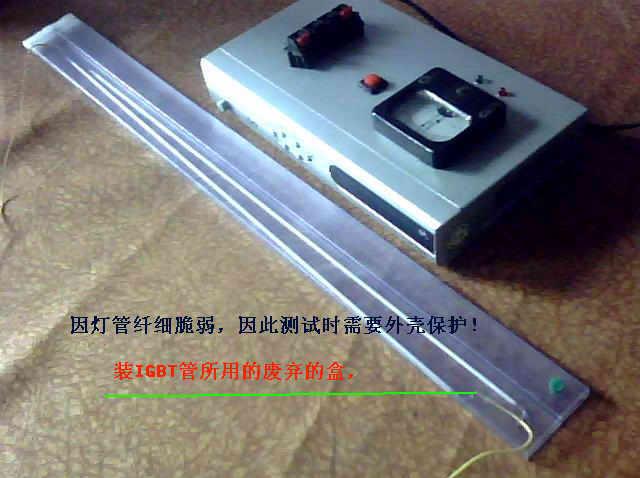

安装完毕

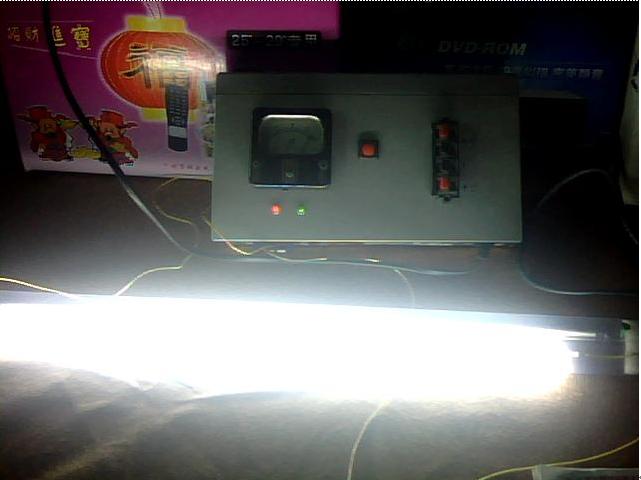

测试：灯管点亮

本LCD灯管测试仪，简单易做，使用非常方便，我感觉使用效果也很理想，为此献给各位朋友。当然仍有不足之处还望各位朋友指点评说。……但愿我的作品能给各位朋友，有所帮助和启示！。谢谢！

注：由于本测试仪功率小，仅能测试30瓦以内的灯管。

请参考：

液晶显示器灯管更换注意事项

   c.rar (954 Bytes, 下载次数: 79)

2011-12-27 12:05 上传

点击文件名下载附件



               作者：张占生

                           2011,12，27日
