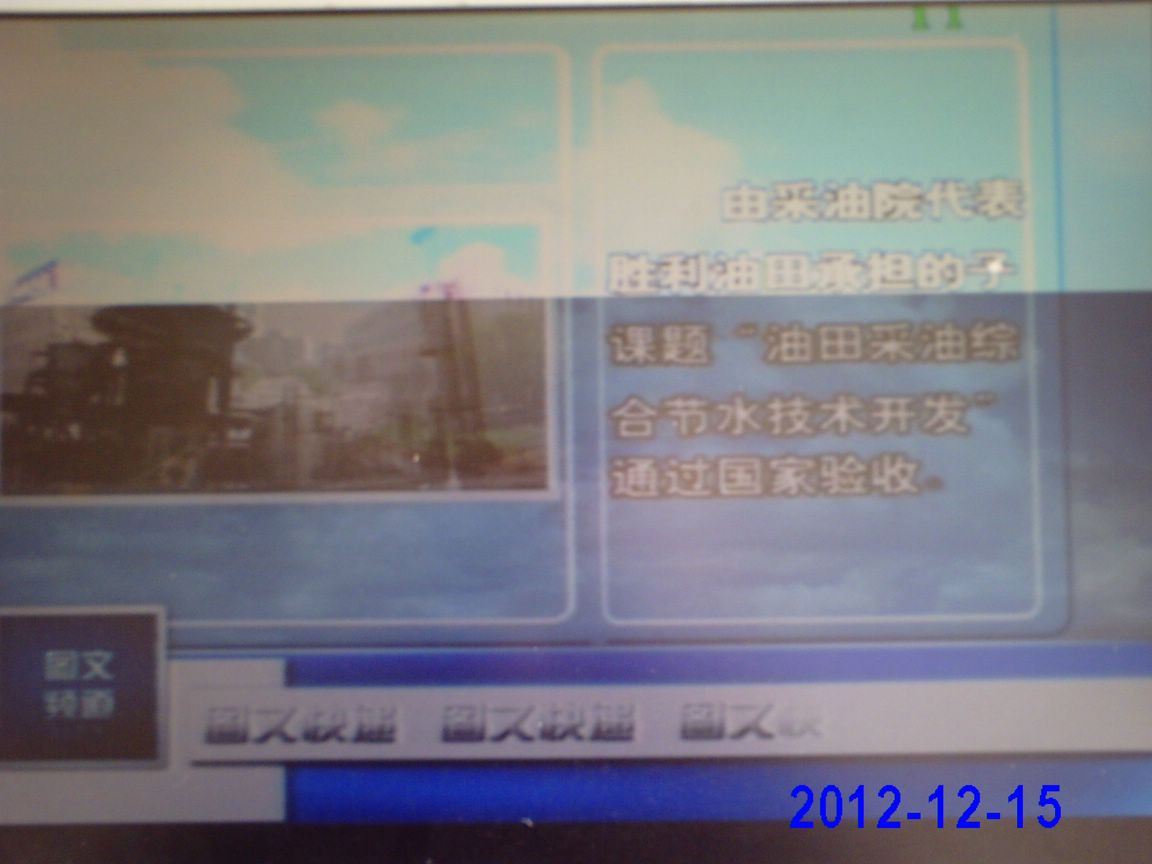

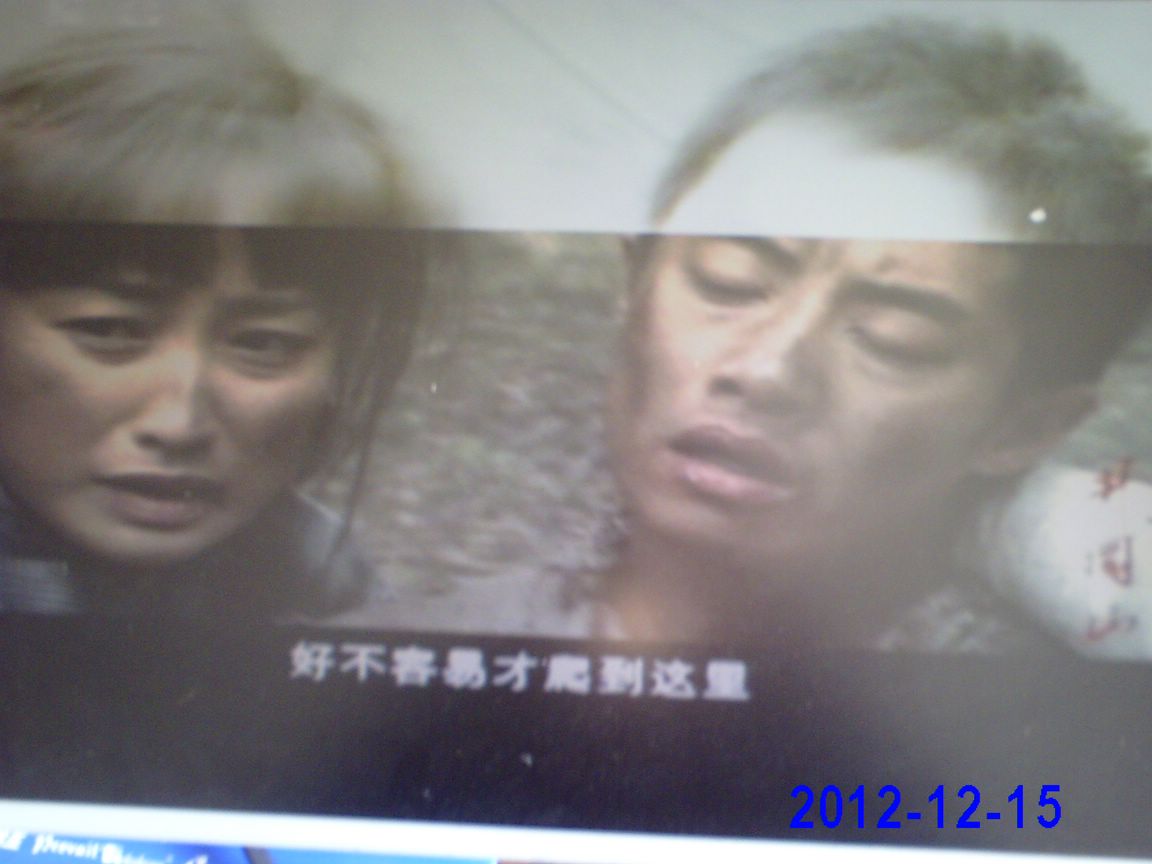

戴尔 SE198WFPF图像上部图像不正常！

芙蓉科技

驱动板换过故障依旧如此！不知如何处理，哪位高手修过，指点一下，谢谢！！！

ZHANGJJ100

屏挂了吧。

芙蓉科技

转载：

分辨率修改为：1440*900

戴尔SE198WFPf液晶显示器三分之一白屏，是此款液晶显示器常见的通病。主要症状表现为：屏幕上半部大约三分之一白屏，有重影，反应慢。下面三分之二显示正常。

故障原因：屏上的TAB模块有问题，缺一个电压。

处理方法：先把屏拆成玻璃屏，屏侧面应该有四个TAB模块（有些是COG模块的，那就不用修了~直接报废），然后屏正面对着自己，从侧面右上角开始算，应该有四个TAB模块（有些是COG模块的），出现你所说的情况，应该是第一个模块有有问题！ 具体来讲有两种情况，一种是4分之1发白，能看见白影，鼠标划过，轨迹正常，那因为这个模块缺了一个信号（玻璃断线，又或者是模块虚焊！别想能用焊铁焊哦，那是用热压机才能焊的哦）另一种情况是4分之1发白，能看见白影，鼠标划过，轨迹不正常，出现慢影（拖影），那恭喜这问题比上种情况好得多，有修头。

因为这种情况只是模块缺了一个高压，具体是哪里呢？ 不难发现，4个TAB模块其实是一模一样的，也就是说模块上的信号，电压位置也是一模一样的哦（除了一个片选信号）！既然模块上的信号，电压是一样的，那为什么4个模块显示的图象会不一样的呢？那是因为模块里还有一个时序信号（也就是片选信号）是不一样的！！

说到这里，总结一下，回到你的情况，既然已经知道你的屏缺了一个电压（4分之1发白，慢影）。具体断线位置可以参考其他模块电压，就是用万用表去测量模块上的测试点（就是模块上的绿点或白点）的电压，然后对比第1个模块的电压，就可以找到哪里缺电压了哦（一般电压是可以直接量出来的，不过信号就要用示波器了，还好只是断电压），然后从好模块上飞这个电压过来就OK。

注意：烙铁太热TAB很容易损坏。
看了，还没试！

哥不是传说

学习  学习。。。。
