求海尔29FK1电路图和数据

刘百华 · 发表于 2011-12-9 19:18:07

这台电视是有人没有修好的,无光,调高加速极,出现白色回扫线,求电路图和数据,谢谢!

刘百华 · 发表于 2011-12-9 19:21:53

大块是OM8373

刘百华 · 发表于 2011-12-9 21:10:35

哪位帮帮我呀,多数是数据坏了.

我心如水 · 发表于 2011-12-9 22:07:50

怀疑数据问题，换一个空白的就行

刘百华 · 发表于 2011-12-10 09:55:24

我心如水发表于 2011-12-9 22:07
怀疑数据问题，换一个空白的就行

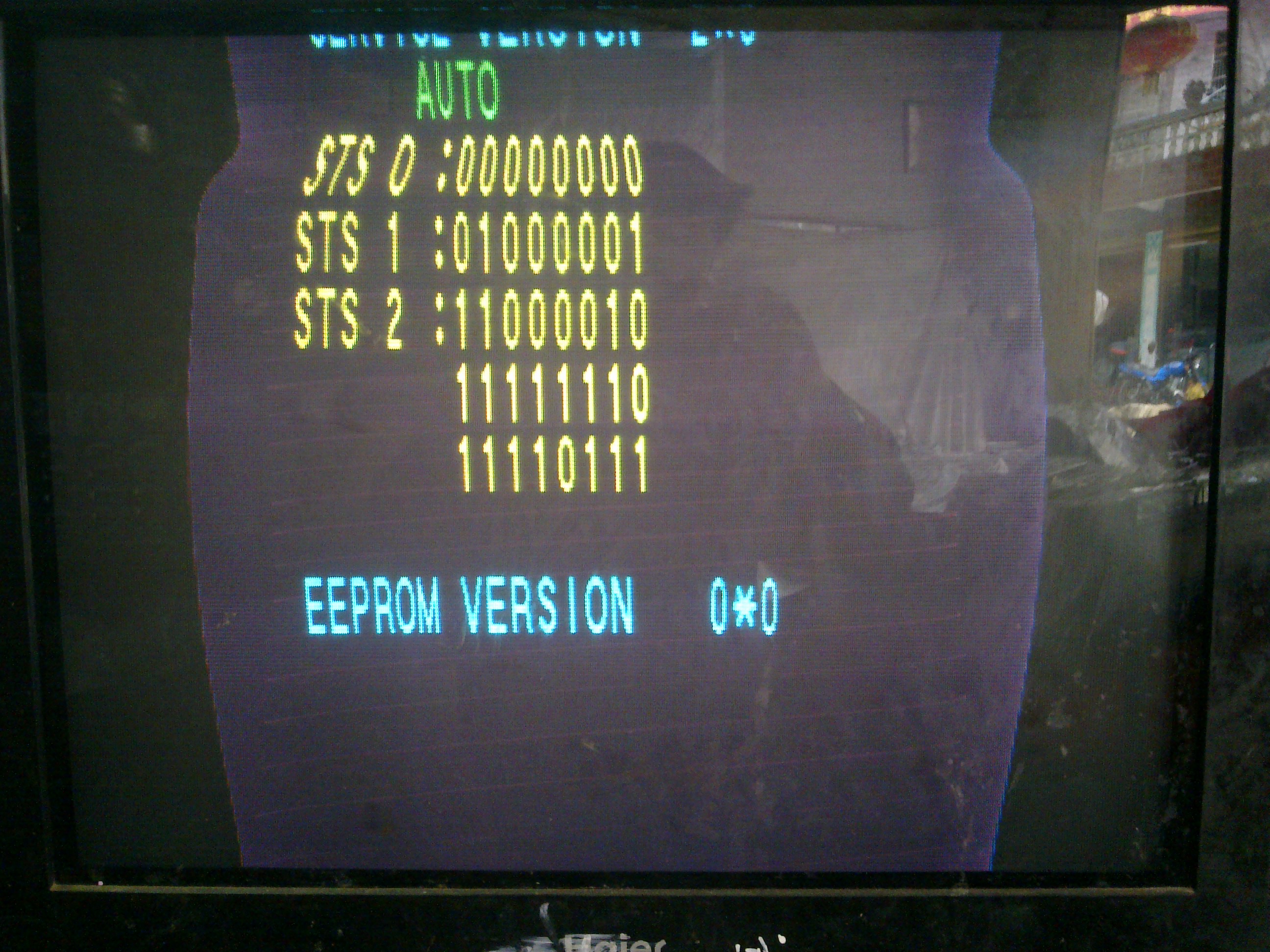

谢谢!我用空白的试机,却不能开机.换了一个29F3AP(TDA9373)数据.能开机,出现上面的图像.可以用吗?怎样调节?

刘百华 · 发表于 2011-12-10 13:26:02

海尔29FK1 OM8373 24C08自拷.bin (1 KB, 下载次数: 56)
我又找了个29FA3-T OM8373的数据换上,只是有点枕形失真,略作调整就可以了,上面的图像是已经进入了维修菜单,调整一下应该也可以用的.
总线进入方法:
依次按用户遥控器的静音、屏显、-/--、屏显、静音组合键进入维修菜单。按数字0-7键在维修菜单中快速选择；按P+/-（CH+/CH-）键选择调整项目；按VOL+/-键调整当前项目的大小；按MUTE键，静音/不静音切换；按屏显退出键退出维修菜单；
AV\TV键也可退出.

29FK1 OM8373 24C08

5EWW  54 枕形失真
5SCL 21 场线性
5VAM  22 场幅
5VSH  39 场中心

我心如水 · 发表于 2011-12-10 16:44:42

刘百华发表于 2011-12-10 13:26
我又找了个29FA3-T OM8373的数据换上,只是有点枕形失真,略作调整就可以了,上面的图像是已经进入了维修菜单 ...

感谢你的分享

皇帝出征 · 发表于 2012-5-6 07:43:44

谢谢楼主分享维修经验

见梅 · 发表于 2013-1-15 22:27:11

谢谢--------------

学到老的我 · 发表于 2014-6-2 22:10:22

谢谢分享
