液晶电视显示屏中的薄膜场效应晶体管TFT类型的疑问

沈阳驿新电器

翻阅大量的液晶电视机原理书籍，发现对液晶显示屏中的薄膜场效应晶体管TFT类型都没有给出明确的说明与解释，只是说啦薄膜场效应晶体管TFT是一个a-Si材料的场效应晶体管，当门极加有脉冲电压时，既然是脉冲就有高电平时间段与低电平时间段，这个高电平就是VGH，时间为一行时间，低电平就是VGL，是低于负5V的时间段为一场时间的负脉冲。门极所加的脉冲电压是在逻辑板主芯片输出的GVoff与GVon这两个时序控制信号的控制下由VGHP电压转换而形成的VGH脉冲电压，这个VGH脉冲电压中就包含啦VGL电压，该VGH脉冲在STV移位脉冲的控制下由上至下逐行依次的出现在每一行的行电极引线即TFT门极上，该TFT的源极S与漏极D导通，源极引线（就是列电极线）上的灰度电平（图像信号电平，翻阅查找资料得知这个信号是源极驱动电路输出的0V-5V的模拟电压），即加到透明像素电极上控制液晶分子呈现出与该灰度电平相对应的透光率。在上述的理解中DC-DC电源芯片产生的VGL电压究竟提供给哪里啦，是提供给行驱动电路啦吗，好像不需要电源芯片产生VGL电压，只要由VGHP这个电压经过GVoff与GVon时序控制信号下产生VGH就够啦，这个VGH脉冲就包含啦VGL电平啦，还有产生这个VGH脉冲的电路是不是就是某些资料中所说的削角电路，是不是这个削角电路才形成啦VGL这个负的低电平啊，究竟削角电路功能作用是啥，本人将会附上VGH脉冲产生电路的画图及分析。那么既然是源极加的是灰度图像信号，看起来这个薄膜场效应管应该是P沟道的，要是P沟道的管子栅极就应该加入低电平才能导通，也就是说VGL这个电压应该是TFT的开启电压，VGH为TFT的关断电压才对啊，为何当今本人所见的所有液晶电视机原理书籍中都一口同声的称VGL为TFT薄膜晶体管栅极关断电压，把VGH称之为开启电压，本人理解不了，以上所述的观点与理解不知对否，希望大家能够参与讨论

沈阳驿新电器

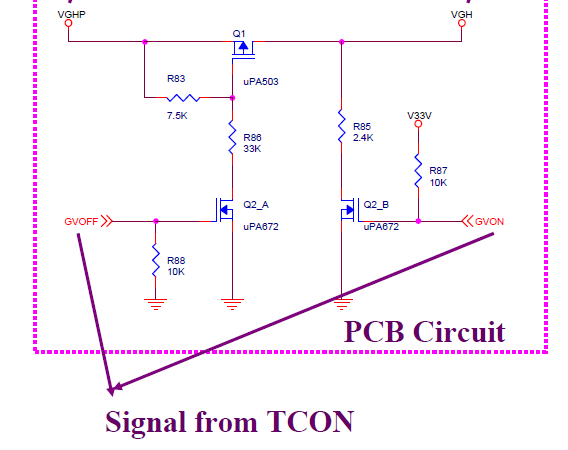

VGH电压形成电路图片共三张

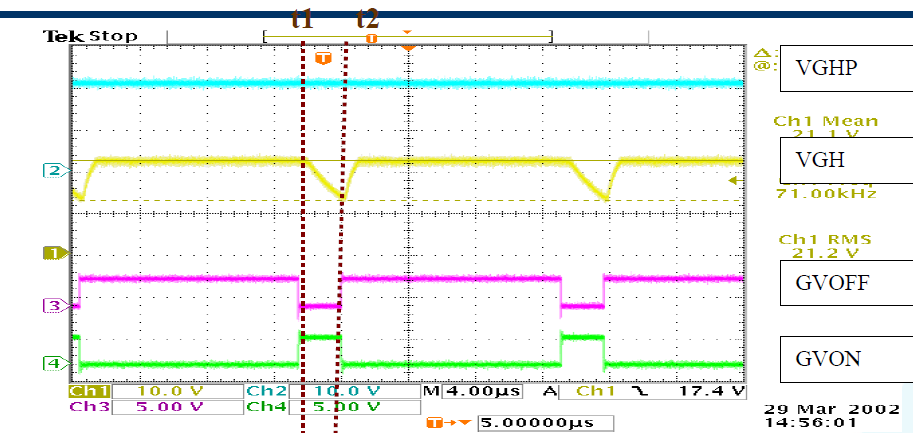

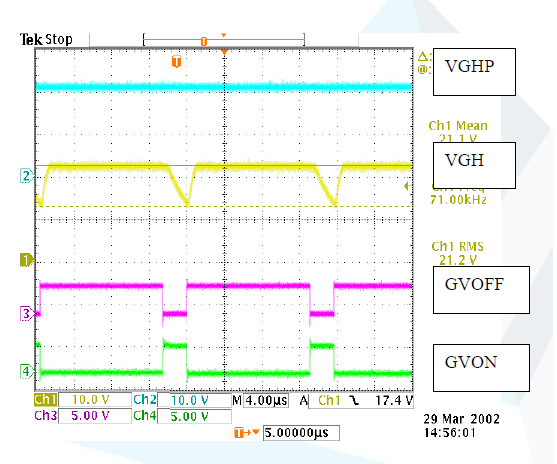

电路分析如下：当时间小于t1时，GVoff为高电平，GVON为低电平，于是Q2A导通，Q2B截止，Q1导通，此时VGH等于VGHP
当时间大于t1小于t2时，GVOFF变成低电平，GVON变成高电平，于是Q2A截止，Q2B导通，Q1截止，此时VGH电压就会通过R85和Q2B的漏极源极对地形成放电回路，此时VGH变低，具体降低到多少伏是不是降低到VGL这个电压值呢（但是看这个电路不可能降低到VGL啊,因为VGL可是个负电压啊，当时间大于t2时电路又重复上面的分析过程。
注意这里的GVOFF与GVON是来自于T-CON电路主芯片输出的VGH时序控制信号。
VGHP是电源管理芯片DC-DC电路输出的电压。
此外有的VGH形成电路采用啦集成电路如2010年家电维修下册P713所才用的电路，就是郝明老师博客中分析修正过的文章中所用的QP7型号为2N7002DW，具体可以登陆郝明博客参考这个电路，该集成电路内部结构工作原理跟上面所述电路一样只不过多啦一个二极管DP7稳压值为5.1伏，采用这个电路后，那么所形成的VGH脉冲低电平应该是正的5.1伏，为何采用这样的电路，为何要形成这样一个5.1伏的低脉冲，这个5.1伏的正脉冲也不是VGL电压啊，这些都是疑惑不解的地方，所有文章资料都没有细致讲解，一笔带过摸湖不清，望大家能够说说自己对电路的理解参与到讨论中来。

郝铭

     目前 TFT屏内部的 MOS开关 是N MOS   在此处的MOS管 只是一个开关  是一个双向导通开关，由栅极电压控制导通后，电流可以由源极流向漏极 也可以由漏极流向源极 不断的由像素信号电压修正 屏等效电容上面的电压 以求得正确的像素点显示。
    楼主的细致的钻研精神值得我们学习，这也是我们努力追求的目标。 现在大家还都是在入门的初级阶段。 希望多一些通俗易懂的 维修案例分析 基本电路介绍 以满足大家目前入门的需求。更希望看到能介绍更多的 液晶电视典型维修案例 类似 楼主的“厦华32HU19黑屏有伴音维修心得”这样的好文章以饕餮引导大家。
   比较深入复杂、存有争议或者悬念的的问题，或者如楼主所说：“所有液晶电视机原理书籍”都没有说清楚的问题，“所有文章资料都没有细致讲解”的问题，鉴于我们目前的水平，暂时不讨论了吧，就是讨论，可能目前参与的也不是太踊跃 等待大家的维修技术进入一个更高平台 我相信都会踊跃参与的    目前最好 能满足 大家的需求   通俗、易懂、实用    谢谢 楼主

沈阳驿新电器

非常感谢老师的细心回答

龙腾大海

非常感谢各位老师的细心讲解

SJTA

路过，学习学习了

宏凯宏辉

非常感谢各位老师的讲解！
