intel主板上电时序

张明一

  时序：就是按照一定的时间顺序给出信号，就能得到你想要的数据，或者想要写的数据写进芯片。而上电时序是指主板在开机过程中电压及信号先后开启的顺序。上电时序反映的是主板工作的内在规律，是区分故障部位的重要手段，是使维修工作事半功倍的前提。
    按下开机按键，启动就开始了。启动过程分为硬启动和软启动两步。硬启动就是指给主板加电，产生各级芯片必须的时钟信号和复位信号的过程；而软启动部分就是指BIOS的POST自检过程，通过POST自检程序检测电脑的配置和能否正常工作，产生各种总线信号，形成硬件配置信息。无论是台式机还是笔记本均先硬启动而后再软启动。

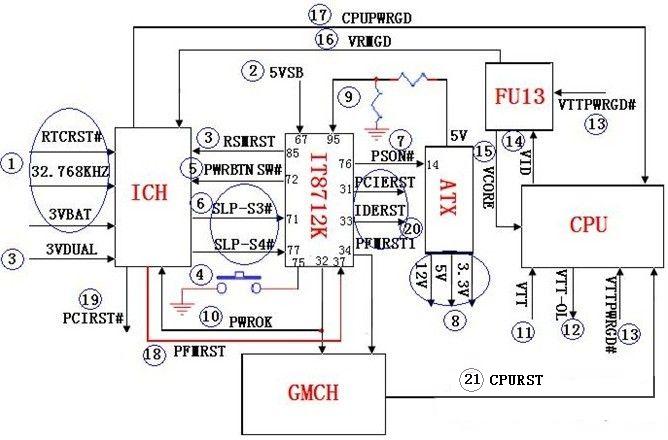

    下面以神舟945PL天尊板为例，讲解主板的上电时序。

第一步：未插电源时主板准备上电的状态
         装入电池后首先送出实时时钟RTCRST#&V_3V_BAT给南桥。
         晶体（Crystal） 提供32.768KHz频率给南桥。
第二步：插上电源后的主板动作时序
         +5Vsb正常转换出+3VDUAL。
         SIO（IT8712K）67脚 Check电源是否正常提供+5VSB电压。
         SIO（IT8712K）85脚发出RSMRST#信号通知南桥+5VSB已经准备OK。
         南桥正常送出待机时钟SUSCLK (32KHZ)。
第三步：按下电源按钮后的动作时序
        使用者按下电源控制面板上电源按钮后，送出一个低电平触发脉冲给SIO（IT8712K）         75脚。
        SIO（IT8712K）收到后由72脚发出一个低电平触发脉冲给南桥。
        SB送出SLP_S3#和SLP_S4#两个休眠信号给SIO（IT8712K）的71脚和77脚。
        SIO（IT8712K）76脚发出PS_ON#(Low)开机信号给ATX Power的14脚。
        当ATX Power接收到PSON#由High变Low后,ATX Power即送出±12V, +3.3V, ±5V    数组主要电压.
     一般当电源送出的+3.3V and +5V正常后, SIO（IT8712K）的95脚ATXPG信号由5V通过R450和R472两个8.2K的电阻分压提供侦测信号。
    Super IO侦测到5V电压正常后,即送出PWROK给南北桥，通知南北桥此时ATX Main Power 送出OK。
    当ATX Power送出±12V, +3.3V, ±5V数组Main Power电压后,其它工作电压如+1.8V ，+1.5V，1.05V，MCH1.2V，2.5V，2.5V-DAC，+ 5VAVDD，VTT-DDR0.9V等也将随后全部送出。
?    当+VTT_GMCH送给CPU后,CPU会送出VTT_OL，控制产生VTT-PWRGD信号[High]给CPU，VRM芯片；
    CPU用VTT_PWRGD信号会发出VID[0:5]。
    VRM芯片收到VTT_PWRGD后会根据VID组合送出Vcore.
    在VCORE正常发出后，VCORE芯片即送出VRMGD信号给南桥ICH7，以通知南桥此时 VCORE已经正常发出。
    在VCORE正常发出后, 此信号还通知给时钟芯片，以通知时钟芯片可以正常发出所有Clock.
    当提供给的南桥工作电压及Clock都OK后,由南桥发出PFMRST#给SIO的37脚，PCIRST#给PCI槽和网芯；SIO收到PFMRST#信号后，然后由SIO的31脚输出PCIERST#、33脚输出IDERST#、34脚输出PFMRST1到BIOS和北桥。
    （主板上的很多复位电路的复位端，有时候是直接并联在一起的，有时候是在复位端前面加一个缓冲器进行隔离，常用的缓冲器就是74F125。）
    在北桥NB接收到南桥送出的PFMRST1后，北桥送出CPURST#给775CPU，以通知CPU可以开始执行第一个指令动作.(不过要北桥送出CPURST#的前提是在北桥的各个工作电压&Clock都OK的情况下)。
    之后电脑就进入软启动状态，即BIOS开始工作，将控制权交给BIOS的POST程序，由POST程序检查硬件的工作状态和配置信息，产生各种总线信号，初始化硬件，点亮显示器，然后将控制权交给操作系统，完成软启动。
