关于奇美V260B1-L01屏逻辑板的维修困惑.

月黑风高 · 发表于 2011-11-25 11:46:43

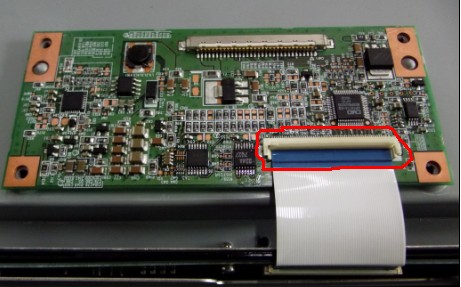

屏型号V260B1-L01 逻辑板空载.各项电压输出正常.把屏板与逻辑板的连接线接上.电压马上就降.几乎几0.VGH .VGL都没有电压.望高人指点.屏这边没有问题的.我换另一片好的逻辑板点过.能够正常显示.

沈阳驿新电器 · 发表于 2011-11-25 15:31:54

电源管理芯片是什么型号的

月黑风高 · 发表于 2011-11-25 15:45:11

DC是AAT1168B.我已经扫荡过了可能怀疑的对象全换掉过之后.还是依旧

沈阳驿新电器 · 发表于 2011-11-25 16:28:41

把屏板与逻辑板的连接线接上后VGH .VGL降低的同时其它电压尤其是VDA是否也同时降低

月黑风高 · 发表于 2011-11-25 17:14:15

沈阳驿新电器发表于 2011-11-25 16:28
把屏板与逻辑板的连接线接上后VGH .VGL降低的同时其它电压尤其是VDA是否也同时降低

VDA降到5V...正常的是12V的...连接线接上各个电压均不正常..就前面5V供电正常..板上也无明显元件发烫的..不电流吱吱声响....陷入疆局啊.

沈阳驿新电器 · 发表于 2011-11-25 19:03:00

沈阳驿新电器 · 发表于 2011-11-25 19:07:30

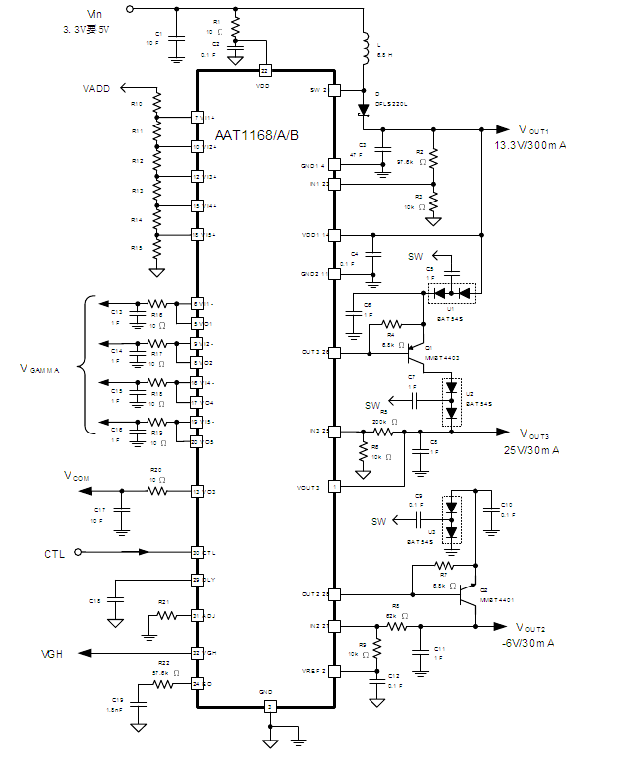

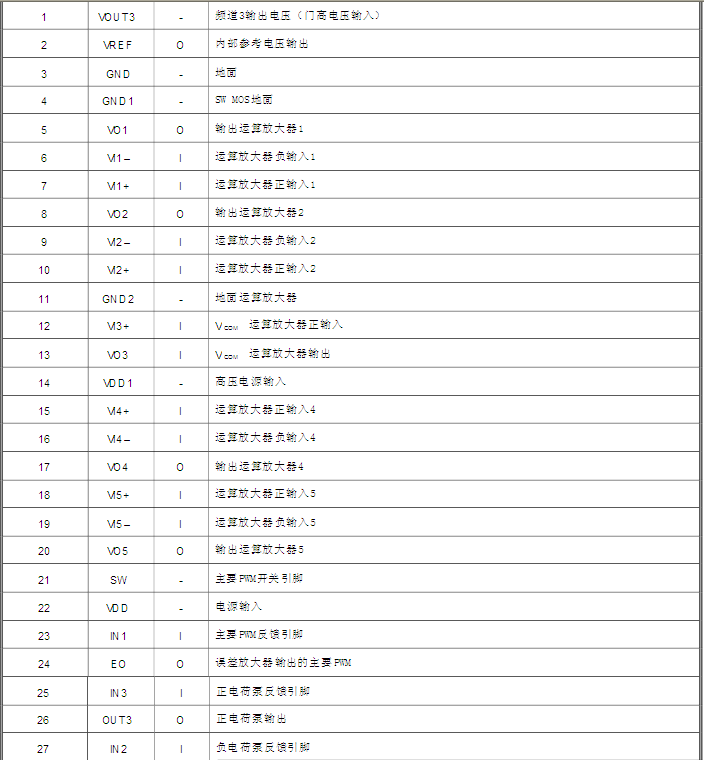

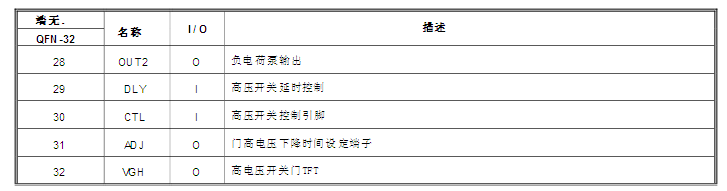

以上是ATT1168B资料对应检查该集成电路及正负电荷泵电路也许会有收获由于误操作上传啦三星v4的资料请版主删掉

迟联声 · 发表于 2011-11-26 06:07:54

谢谢分享{:soso_e181:}

周口沈丘 · 发表于 2011-11-26 19:36:49

学习了谢谢

月黑风高 · 发表于 2011-11-26 22:02:45

沈阳驿新电器发表于 2011-11-25 19:07
以上是ATT1168B资料对应检查该集成电路及正负电荷泵电路也许会有收获由于误操作上传啦三星v4的资料请版主删 ...

多谢指点..明天再去弄弄..
