海信电视有声无图

阿亮制冷 · 发表于 2011-11-12 10:32:13

海信电视有声无图，去高压包有130V的样子，去场块只有10v样子，场块TDA8177，视放板有180V,RGB有100多V,聚焦极没电压，因为是新手，不知道是不是高压包坏了，希望各位不吝赐教

我心如水 · 发表于 2011-11-12 11:35:43

先检查电源电路各路电压可正常

莫光 · 发表于 2011-11-12 11:43:53

聚焦没有电压，灯丝有电压吗？如果没有那说明高压包可能没工作，是否待机状态。查行电路。。。。。。。。。。。

阿亮制冷 · 发表于 2011-11-12 11:53:32

莫光发表于 2011-11-12 11:43
聚焦没有电压，灯丝有电压吗？如果没有那说明高压包可能没工作，是否待机状态。查行电路。。。。。。。。。 ...

灯丝都亮了啊，有六V样子，高压包没有去场的电压，量起来好像还是负的低压，经过一二极管后有10V的样子

莫光 · 发表于 2011-11-12 12:04:33

e有高压说明行正常，查供电给场输出的二极管，限流电阻，电容器有否变值漏电，，场集坏等。

阿亮制冷 · 发表于 2011-11-12 14:25:56

莫光发表于 2011-11-12 12:04
e有高压说明行正常，查供电给场输出的二极管，限流电阻，电容器有否变值漏电，，场集坏等。

谢谢莫光师父，就是不怎样才算有高压啊，场块的电压一点也不对

王利平 · 发表于 2011-11-12 17:51:52

测场正电和负电供给没有...看是不是场保护

真诚相拥 · 发表于 2011-11-12 21:50:06

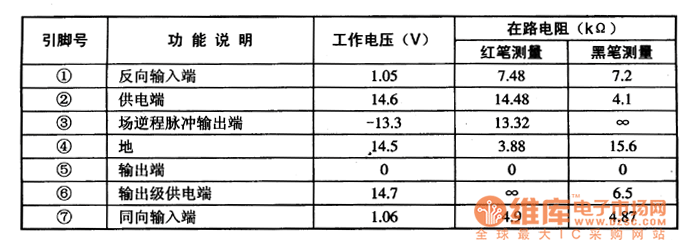

检查8177

富德电器 · 发表于 2011-11-13 10:48:11

你先把加速电压调高，看是不是一条水平亮线，或者是朦朦胧胧像雾一样的光栅。如果是这样那就是8177坏了。
