请郝老师帮忙看看这台显示器是不是屏坏了

爱`/恨，情 · 发表于 2011-11-10 21:57:41

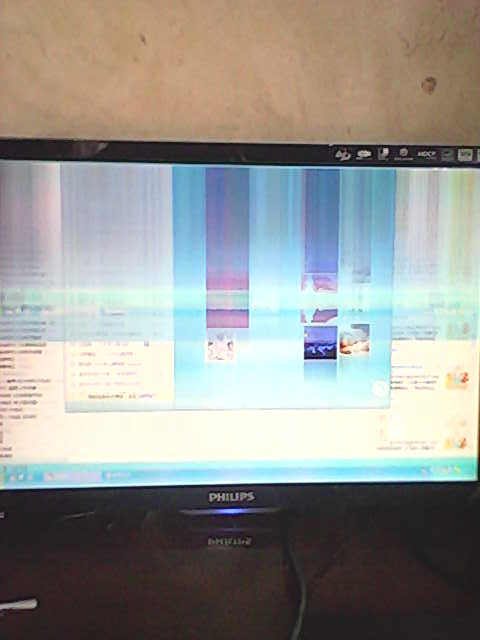

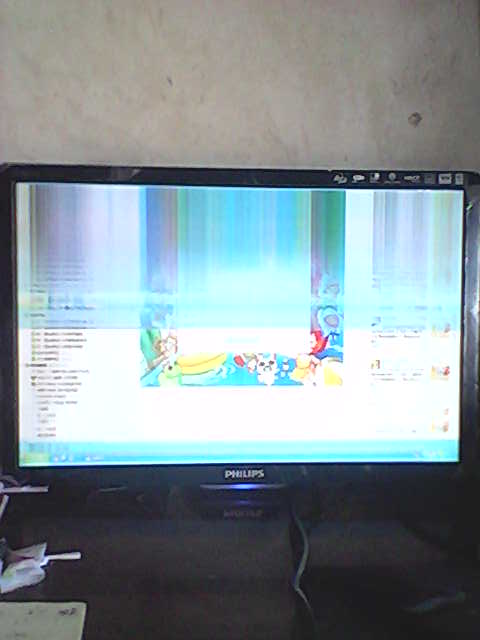

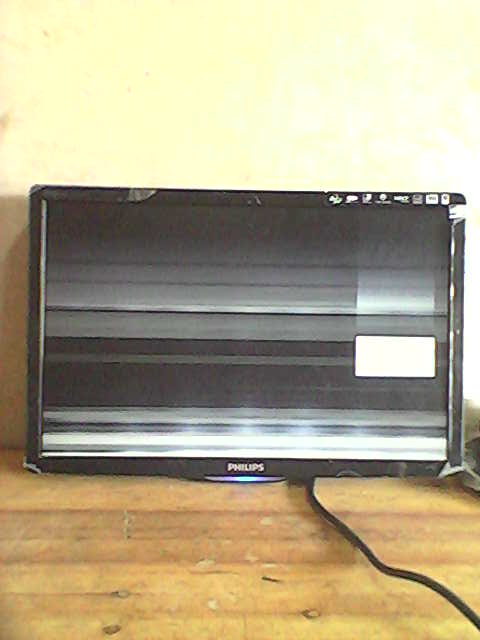

刚开机的时候蓝屏正常，几秒钟后光栅开始抖动。

上海-家电卫士 · 发表于 2011-11-11 08:53:32

不像屏坏，好像主板问题，，

郝铭 · 发表于 2011-11-11 13:25:20

本帖最后由郝铭于 2011-11-11 13:26 编辑

1、检查一下主板芯片供电、输出波形开机瞬间及几秒后有什么变化，2、检查TCON板DC\DC电路的直流供电是不是稳定，如果方便有条件用示波器测量一下TCON板行、列驱动波形是不是稳定？

陕西张师 · 发表于 2011-11-11 14:51:43

学习。学习、、、、、

红枫 · 发表于 2011-11-12 09:08:12

路过学习学习，谢谢楼主！！！

爱`/恨，情 · 发表于 2011-11-13 20:50:57

没有示波器啊！不管怎样还是谢谢各位

郝铭 · 发表于 2011-11-13 23:11:27

本帖最后由郝铭于 2011-11-13 23:13 编辑

爱`/恨，情发表于 2011-11-13 20:50
没有示波器啊！不管怎样还是谢谢各位

不像屏坏没有示波器就先检查一下 VDA VREF VCOM VGH VGL 电压开机瞬间及开机后是否有异常特别是VREF 及VCOM 电压

爱`/恨，情 · 发表于 2011-11-14 09:33:23

好的

爱`/恨，情 · 发表于 2011-11-14 14:32:42

测屏供电为4.6V左右，断开电感后电压为4.92V。不断开的情况下测又有12V。是不是DC/DC的问题啊

陈伟东 · 发表于 2011-11-14 15:12:10

不像屏坏，好像主板问题
