BSN304是个内含二极管的场效应管,广泛使用在康佳系列彩电的行推动管,当其损坏或性能不良时,会造成行不起振或开机就烧行管,下面把我在维修过程中对这个管子的检测方法和大家分享。
一、认识三个电极

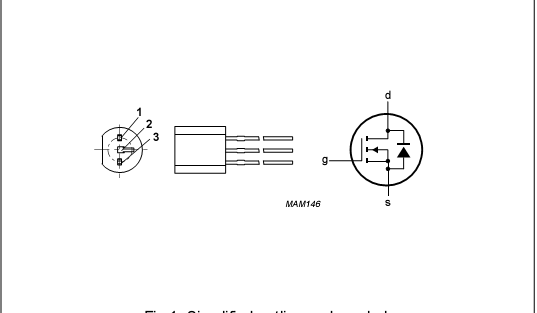

将有字的一面面向自己,引脚向上,从左到右依次为G、D、S极。
二、检测方法
准备一只有10K档的指针万用表,将表打到10K档并调零,
(1)将红笔接G,黑笔接S,表针不动为正常。
(2)将红笔接S极,黑笔再接D极,此时的表针不动为正常,如果表针摆动了,说明此管已漏电或损坏。
(3)将红表笔接S极,黑表笔接G,表针不动为正常。
(4)将红笔接S,黑笔接D,表针指示趋近于零,说明此管是好的。
三、原理
当场效应管的G栅极被施加一个正向电场时,其DS保持导通状态,当正向电场失去或施加一个反向电场时,其DS保持截止状态。使用10K档的目的,就是在G极施加足够大的电场,由于G极结电容的存在,电场短时间不会消失。
以上方法必须按照从1-4的顺序。这个方法同样适用于检测电源电路的场效应管。
|
|
