创佳21寸电视图像暗,超级芯片是TDA11105PS

黑电流 · 发表于 2011-11-7 19:00:18

机型TT21HD169,超级芯片是TDA11105PS(厂家掩膜NT11105PG354AG),故障是伴音正常但图像很暗,把加速极电压和菜单的亮度调至最大才能看到图像.已经换过高压包和超级芯片,故障依旧.各电压如下,+B107V,加速极最大只有250V左右(用胜利牌数字表测量),TDA11105PS部分脚电压:2#5V,3#8V,22#5V,54#5V,33#3.3V,40#3.3V,43#:3.3V,48#3.4V,47#1V,44#45#46#2.1V;还有视放电压200V,三枪阴极150V左右,高压的ABL脚4.多伏不变;还有装空白记忆器开机黑屏.修了多天,毫无进展,望高手指点,如有数据,请传上来!

黑电流 · 发表于 2011-11-7 19:27:58

薛师傅电器 · 发表于 2011-11-7 19:39:08

首先确认一下是不是显像管有问题，可以用新板试一下，如管没问题再研究其它的。

黑电流 · 发表于 2011-11-7 19:55:10

805470821 发表于 2011-11-7 19:39
首先确认一下是不是显像管有问题，可以用新板试一下，如管没问题再研究其它的。

应该显像管无问题,拆板回来修的

黑电流 · 发表于 2011-11-7 22:19:50

加速极电压调至最大,无回扫线

黑电流 · 发表于 2011-11-8 08:38:30

图纸太大不能上传，截图

刘真 · 发表于 2011-11-8 10:06:35

根据现象，应该是加速极电容漏电。

游子心声 · 发表于 2011-11-8 10:33:17

我小声的说一下，对比度正常吗，21寸的电视阴极是150是不是高了，我上次修一台，是场扫描一个连接ABL电路的电阻坏了，我技术有限，说错了别怪

黑电流 · 发表于 2011-11-8 12:52:24

刘真发表于 2011-11-8 10:06
根据现象，应该是加速极电容漏电。

我把加速极引线焊下来,通电测量该电压也低于250v(用指针表 MF47F测),

黑电流 · 发表于 2011-11-8 13:14:15

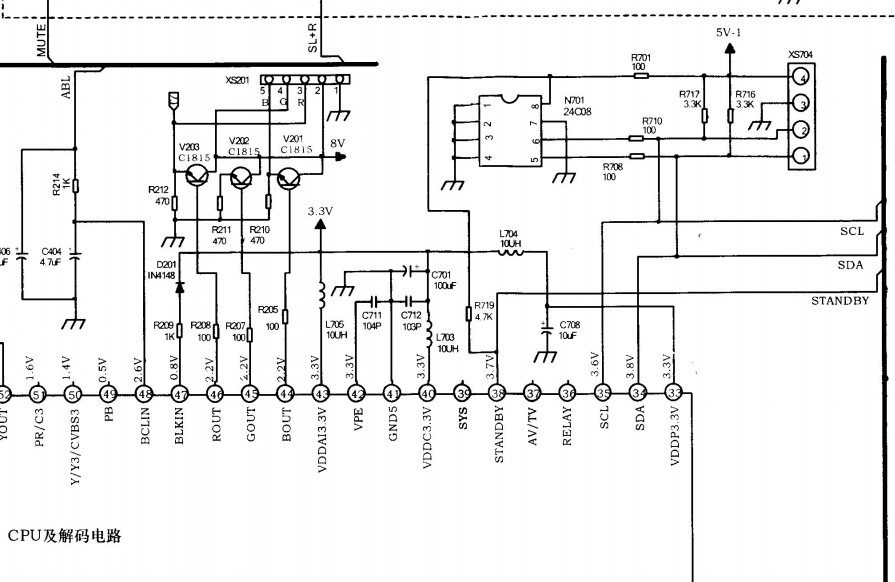

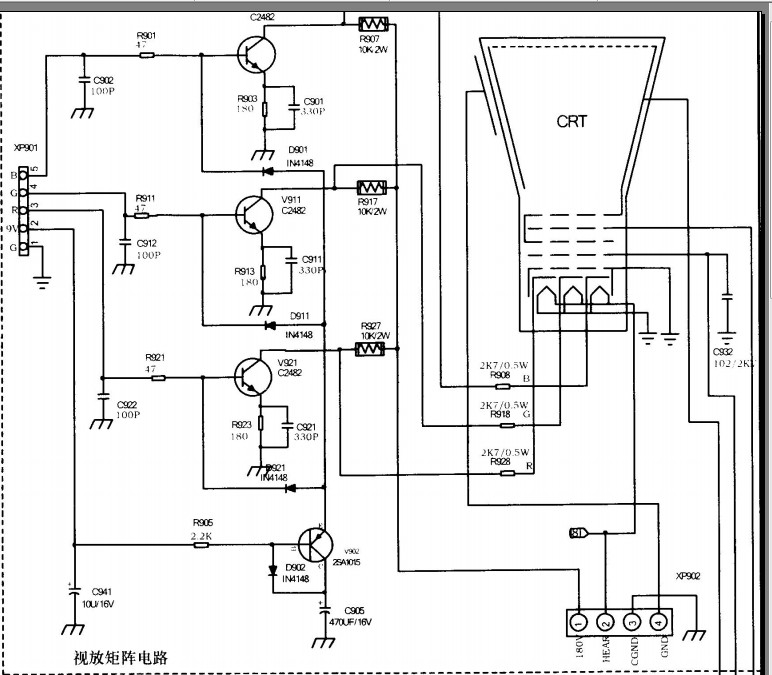

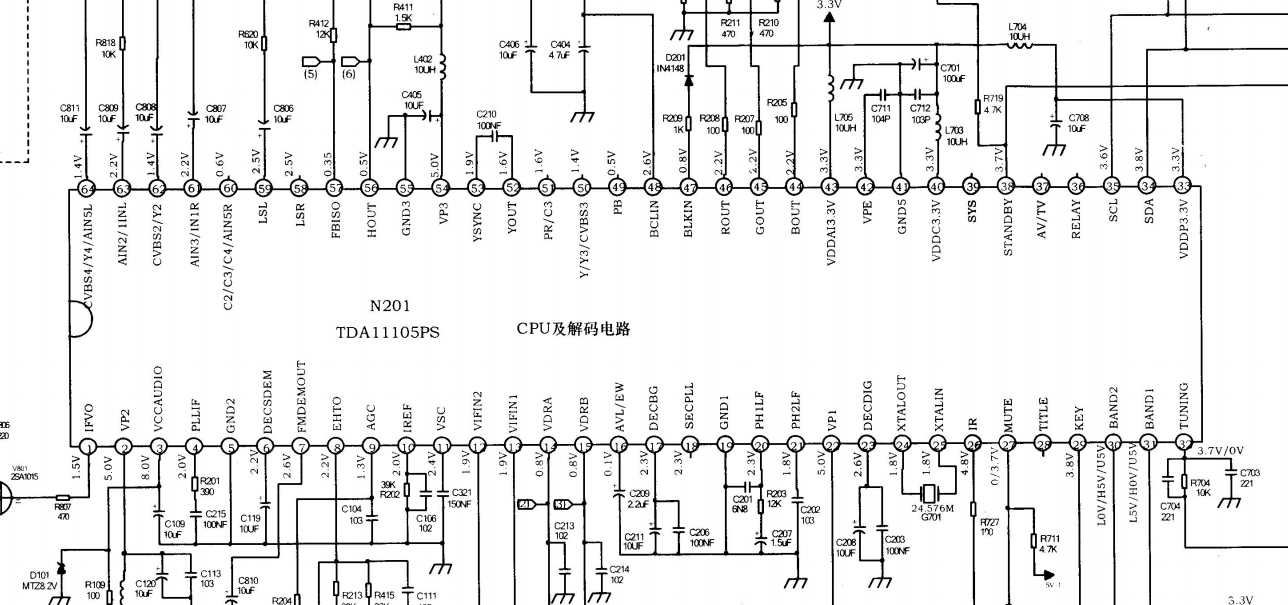

可参考这图

TDA11105PS 组装机图纸.pdf (899.94 KB, 下载次数: 27)
