松下TC-29GV10R开机保护

吴碧 · 发表于 2011-11-6 21:02:33

经检查,行管旁边160V0.47电容短路,换新后,旁边与之串联的100欧2W电阻冒烟.查高压电容,较正线圈,偏转线圈无发现问题,望高手赐教

路路电 · 发表于 2011-11-6 21:33:02

本帖最后由路路电于 2011-11-6 21:35 编辑

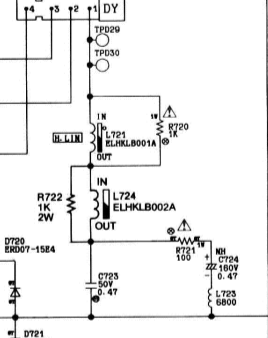

根据你的描述，应该是C723短路了。现在是烧R722，从线路图上分析，应该是L724开路了或L721短路了。

吴碧 · 发表于 2011-11-6 22:04:47

路路电发表于 2011-11-6 21:33
根据你的描述，应该是C723短路了。现在是烧R722，从线路图上分析，应该是L724开路了或L721短路了。

应该是C724短路R721冒烟.L721用导线短路,L724用拆机较正线圈代换,R721还是冒烟

路路电 · 发表于 2011-11-6 22:21:32

吴碧发表于 2011-11-6 22:04
应该是C724短路R721冒烟.L721用导线短路,L724用拆机较正线圈代换,R721还是冒烟

那C723换新吧。

吴碧 · 发表于 2011-11-6 22:39:55

路路电发表于 2011-11-6 22:21
那C723换新吧。

C723已经换过

路路电 · 发表于 2011-11-7 08:24:35

本帖最后由路路电于 2011-11-7 08:28 编辑

怪事了。C723的耐压才50V不烧，而烧R721，那有种可能----C724是有极性的电解电容。你装反了！还有L723烧短路了。

吴碧 · 发表于 2011-11-7 17:33:41

路路电发表于 2011-11-7 08:24
怪事了。C723的耐压才50V不烧，而烧R721，那有种可能----C724是有极性的电解电容。你装反了！还有L723烧短路 ...

C723是200V474,C724用160V1M电解代,或用250V474涤沦电容代都一样,L723用电路板上型号为101的电感代,故障依旧

哈哈与随风 · 发表于 2012-4-11 15:55:29

换高压包啦。。。
