求长虹CHD-8机芯所用场输出块STV8172A的数据资料，那位师傅有上传一份，不胜感谢。

回复

使用道具举报

论坛管理员

Rank: 9 Rank: 9 Rank: 9

帖子: 13473
主题: 2589
积分: 131786
在线时间: 5207 小时
注册时间: 2002-7-21
最后登录: 2015-12-19

发消息

发表于 2010-8-26 00:50:07 | 显示全部楼层

本帖最后由 shl 于 2010-8-26 00:51 编辑

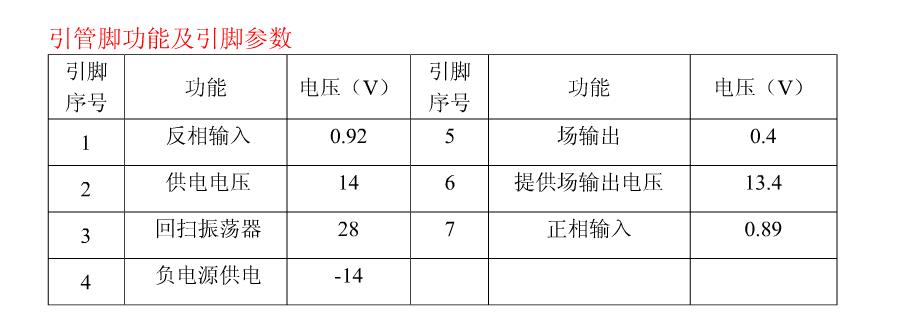

STV8172A场输出引脚功能：

引脚序号	功能	引脚序号	功能
1	反相输入	5	场输出
2	供电电压	6	提供场输出电压
3	回扫振荡器	7	正相输入
4	负电源供电

回复支持反对
