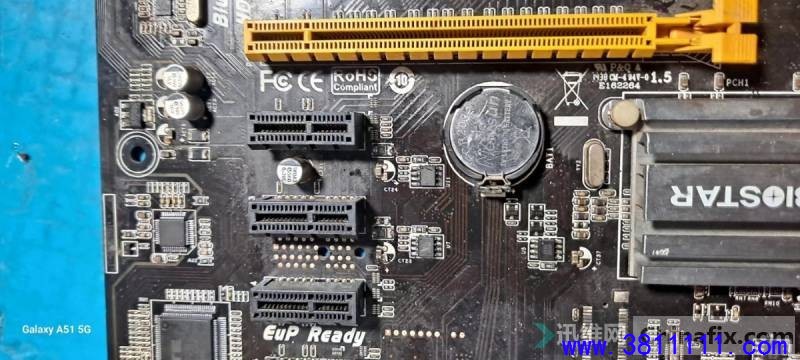

[主板维修] BIOSTAR映泰主板TB85开机无反应

Rank: 8 Rank: 8

发表于 2023-4-22 09:17:14 | 显示全部楼层 |阅读模式

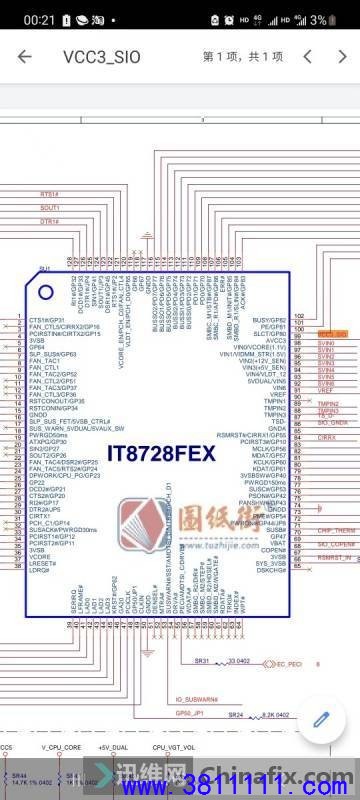

主板维修，于是检查AVCC3的来源测量到5Vdual发现电压不稳定随后变为3v多点，从鑫智造找，正好有这个型号的图纸和，

我把这个空缺电阻直线连接后电压出来，5VDUAL正常， 234911mufo8z8g07n572sl.jpg.thumb.jpg

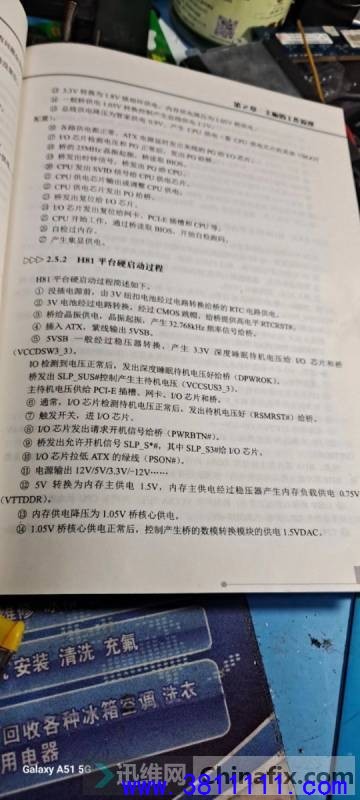

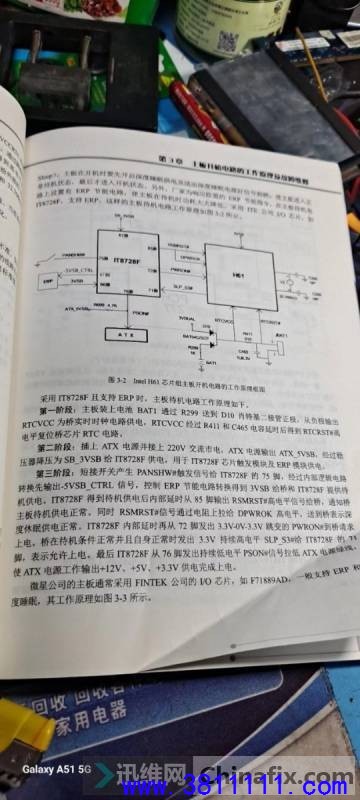

至此维修结束，本人初学者维修过程表达不完整还请大师们见谅，附上书籍中的开机流程 235155ntfll2fl2hnvx9tf.jpg.thumb.jpg
