  先测量尾插5V电压是否正常，要考虑主板上的充电IC和U2是不是一起被烧坏了，由于是双层主板，我们将主板拆出来以后先将主板分层，分完层测量查看充电IC和U2那边的阻值电压有无异常。

      【机器型号】苹果12mini

      【故障现象】不充电

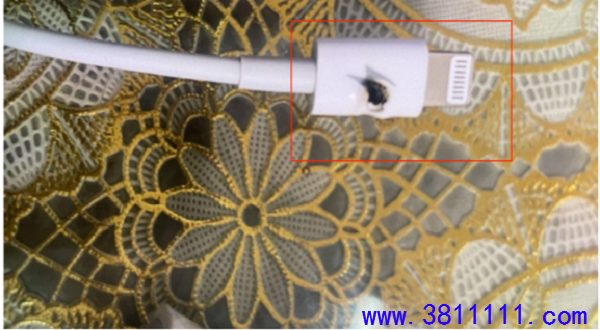

      【维修过程】接到一台机器，型号为苹果12mini，客户描述说手机插着充电的时候，数据线突然烧了，及时将手机这头的接口拔出，发现手机虽然能正常开机，但是却充不了电了，而且也连接不上电脑。


      先测量尾插5V电压是否正常，我们测试在插入数据线的情况下，尾插到尾插座的5V是正常的。这种情况我们就要考虑主板上的充电IC和U2是不是一起被烧坏了，由于是双层主板，我们将主板拆出来以后先将主板分层，分完层测量查看充电IC和U2那边的阻值电压有无异常。

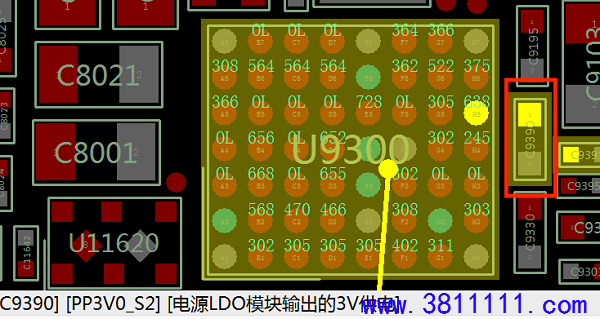

      测量U2旁的一路供电PP3V0_S2时，发现此路阻值被拉低只有20多，考虑到主板是充电烧坏的，我们直接拆下U2再打值，此时这路供电的阻值恢复正常500多。


       扣上尾插单上层开机测试充电，此时已经可以看到充电图标了，不过看到电流表的充电电流只有400多，这明显还是有问题的，不过既然有充电图标和电流，说明电已经到了主板上了。

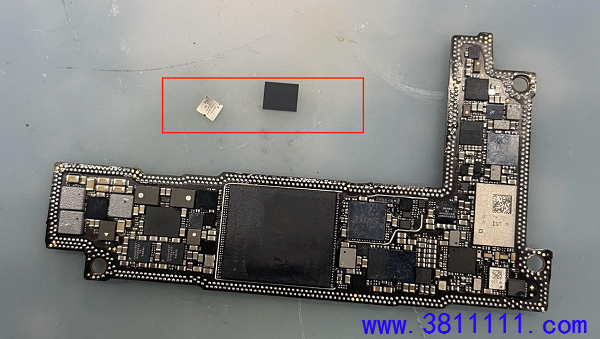

      充电线路无非就那几个元件，我们直接把充电IC一起换了就好，毕竟之前被过流烧过，肯定存在一部分问题，只是没有暴露出来，如果再用一段时间说不定就会完全损坏不开机。


       更换完充电IC再开机测试充电，此时充电电流已经可以稳定在1.6A左右，说明充电问题基本解决了。把主板重新贴合后再进系统测试其他功能。

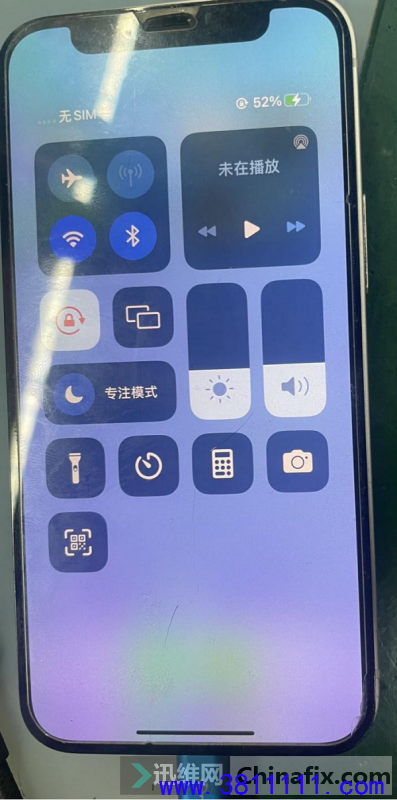

      【维修结果】将主板装到手机中，开机测试，手机正常开机进系统了，测量充电、WiFi、声音、指南针，震动，电话等功能正常，维修到这里就结束了。
