板号NVV56笔记本不识别电池轻松修复

维修迷

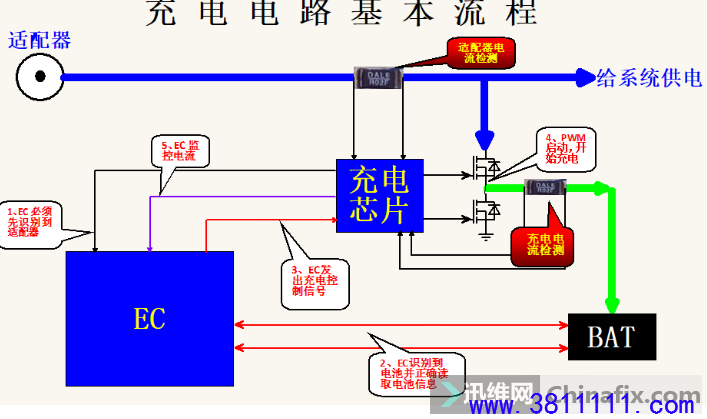

同行拿来台华硕笔记本，症状就是不识别电池，说是换了新电池症状也一样，然后新电池退掉了（这里想打他，原因后面会说到），原电池和机器拿过来让修，拆机先用示波器测量SM总线，发现EC、充电芯片和电池之间没有正常通讯波形，先不管他，这里也按能识别到电池来修，不充电，有可能公共点保护隔离管击穿，在装机试的时候也发现了次系统里提示电池容量255%，先看保护隔离，果真第二个隔离管击穿，换掉后，保护隔离已经正常，再次换上原电池，还是没有正常通讯，这里要有个新电池就好修了，（本着先外配后维修主板原则）订块电池来测试呗，这就是想打顿同行的原因了，有新电池退掉，还得我订，花运费险的冤枉钱，新电池买来插上用可调电源直接有充电电流了，单电池也能开机了，这还说啥，不用测也知道除了保护隔离管子坏了，原电池也坏了 ，下面给新手们发张维修充电问题的思路图
