新手今天接神舟战神K660D-I5 D2 DA0TWKMB8C0 REV C笔记本不开机，客户描述半年小孩玩耍不小心从键盘位置撒进去水了，之后再没用过。

接稳压电源有待机复位，按开机键指示灯亮风扇转动，电流定在0.8A无任何跳变，由于是进水机告知客户需要拆机检查，拆借完拿出主板观察并未发现明心进水痕迹。测待机3V5V1.35V均正常，手触摸CPU及显卡芯片一点温度也没有，看来CPU和显卡没工作，测量CPU和显卡供电电感没电压，先软后硬，拆下U9刷个BIOS看看，刷完测量还是没电压，再拆U10刷进去校验完装机，电流还是0.8A看来不是BIOS的问题了。

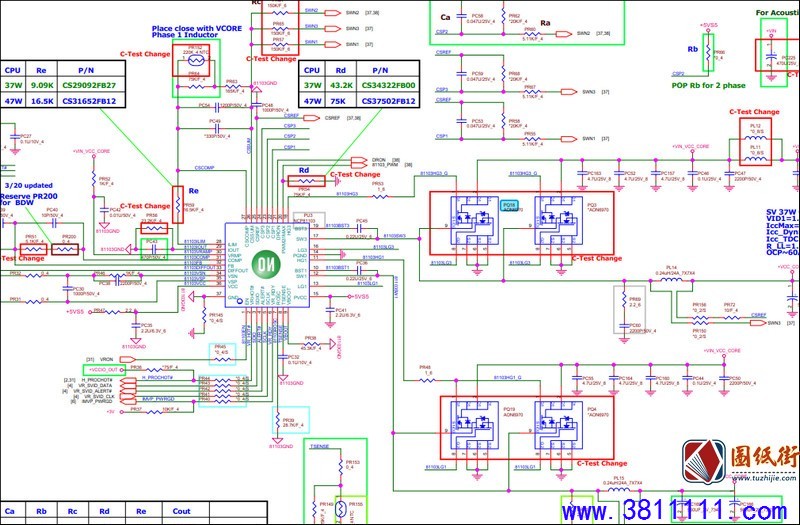

找到DA0TWKMB8C0点位图打开，沿着CPU供电电感开始找，发现电感上+VCC_CORE的另一端来自于PQ18 19 20，测量PC163 PC164 PC165 都有19V多的电压，而PL14 15 16上没有电压，看来PQ18 19 20没有工作，打开K660D-I5 D2电路图找到PQ18 ，发现和PU3相连，

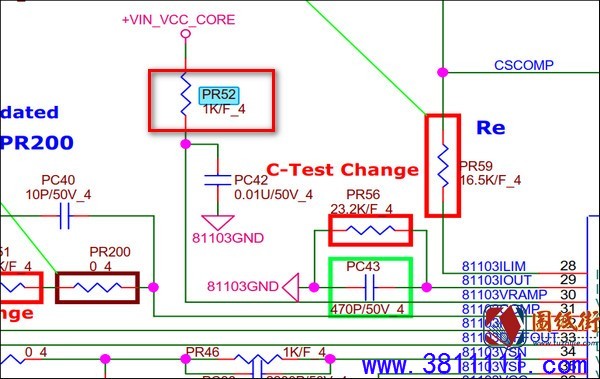

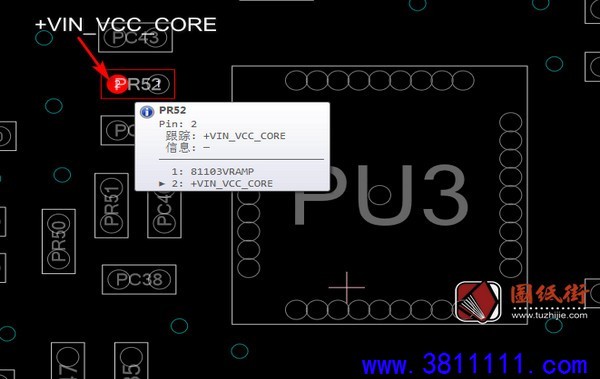

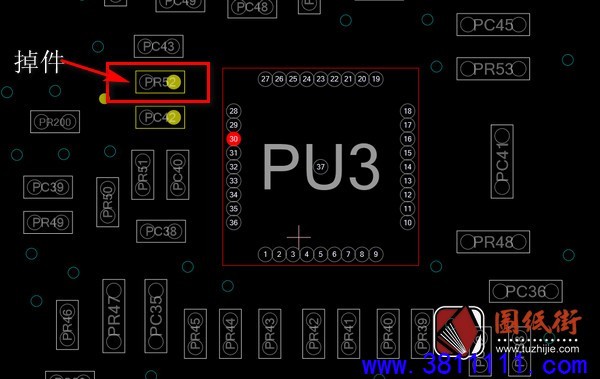

在点位图上找到Pu3，准备测量15脚，突然感觉PU3左边似乎少了个什么东西，对照点位图一看果然PR52折个电阻不翼而飞，这个电阻的一端时=VIN_VCC_CORE

在料板上找到与这个电阻阻值相当的补上，接上电源，开机电流刷刷的上去了，看来是开机了，接上内屏再开机屏幕正常显示，进系统OK一切正常。这台机器没什么技术含量补了个电阻就修好了，所以告诫自己以后修机还是仔细多观察会有意想不到的收获。
