microsoft 1867 M1098028-008 机器故障不开机,待机电流0.0012

[复制链接]

网站编辑

Rank: 8Rank: 8

帖子
1429
主题
1399
积分
32419
在线时间
133 小时
注册时间
2019-5-3
最后登录
2024-9-18
发表于 2023-2-8 17:53:39 | 显示全部楼层 |阅读模式

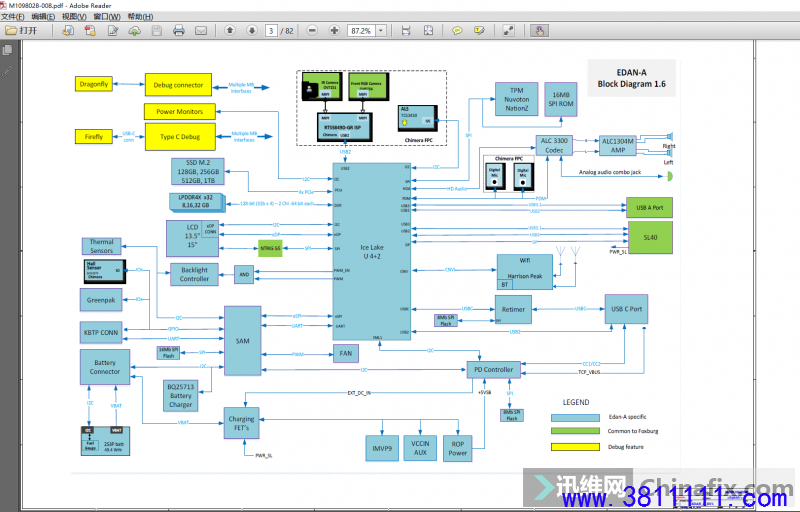

电路图图纸2.打开图纸,分析上电时序,根据上电时序一步步排查,发现开启信号3P3VA_EN没有发出测试对地阻抗400多正常 103027eydytr4dkk5k4tte.png.thumb.jpg

门电路4,U5811,这个门电路有点特别,不知道怎么表达是什么门,不过他有张表来说明,测来测去有点头疼,U5803,2脚,为低电平,正常4脚位高电平才对,由于手上没有这个u5803芯片,直接改下电路看看是否开机,直接U5803 5,4脚短接,插上电,故障排除。 173409o9fpvvvxhvhpnf0z.jpg.thumb.jpg
  6.能力有限,表达不清楚,请多多包涵。
