海信LED50K370液晶电视灰屏故障维修

电器维修

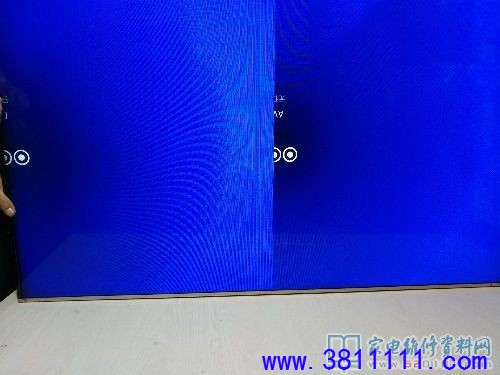

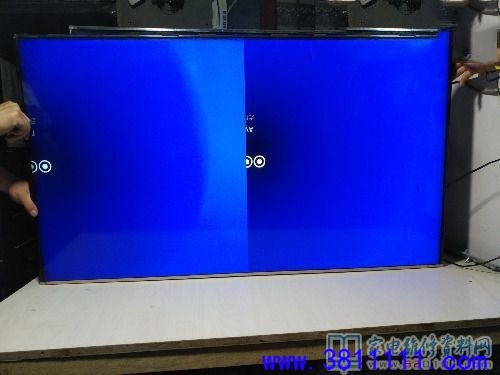

一用户拿来一台海信LED50k370液晶电视，故障表现为灰屏，有伴音，测得逻辑板VGL:-3.8V  VGH:11.49V，判断为逻辑板坏，代换后故障依旧，但VGL为-9.78V,VGH为12.46V,去掉上屏的两组排线，VGH为29.40V,逐一分别断开左右两屏边板排线，发现当断开左屏边板排线时，VGH电压正常29.40V,仔细检查发现，左屏边板上屏薄膜有烧焦痕迹，果断切断后开机，久违的蓝屏出现了，但一幅图像却分成两半了如下图，怀疑逻辑板存储器程序异常，换上原机坏逻辑板存储器24芯片后，图像正常。
