康佳34006601板电源冷机不开机原因分析

电器维修

一、本故障适用机型：

        34006601电源冷机不开机，会在以下机型中出现： LC32ES62（2ＢＯＭ）、LC32ES62（3BOM）、LC32FS81B（3BOM）、LC32FS81B（2BOM）、LC32FS82B、LC32FS82C（2BOM）、LC32FS82C、LC32GS80C（2BOM）、LC32GS80C（3BOM）、LC32HS62B（2BOM）、LC32HS62B、LC32IS68N、LC32IS90N、LC32TS86C（2BOM）

二、故障分析与判断：

1、首先短路N701③④脚，模拟背光开关打开，短路N702③④脚，模拟背光亮度最大，，开机试机，故障依旧，所以排除不是本电路造成的故障。

2、短路N704①②脚，模拟灯管过流保护电路没有工作，开机试机，故障依旧，所以排除不是本电路造成的故障。

3、短路N703①②脚，模拟灯管过压保护没有工作，结果能正常开机，所以故障就在过压保护电路部分。

        根据电路分析原因， 过压保护电路是由过压取样电路取样出电压与N705 NW952（TL431）内部的基准电压作比较、放大、控制背光芯片，由于TL431输入部分是运算放大器，输入阻抗非常高，增益大，且逆变部分本来就会产生各种干扰，加上冷机灯管产生异常辉光放电，易产生尖峰脉冲，导致开机无光。

三、改机方案如下：

方案一：

1、改机分析：

       TL431是高增益放大器，电路没有深度负反馈电路，容易受干扰，产生误动作。采取方法是加大TL431输入端的串联积分电路的积分时间，电阻（R）不变，加大滤波电容（C），即电容C的增大，RC常数也增大，滤除开机瞬时尖峰干扰脉冲，同时过压保护会延时，起到防止误保护的作用。

2、改机步骤：

        把C756由原来2.2nF（222）改为1uF（105），经试验，部分机还是存在开机无光。最后再把电容加大，C756由原来2.2nF（222）改为2.2uF（225），经过半月试验，故障消失。

物料名称：片式陶瓷电容0805-16V-Y5V225Z/R  物料编号：14007193

3、更改后延时时间计算：

        结论：由计算的结果看，时间符合过压保护所需的时间。

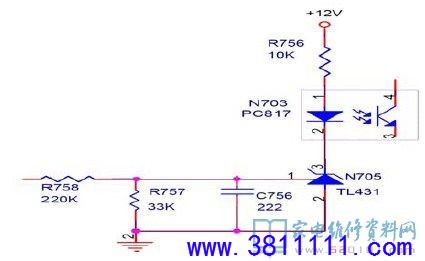

4、电路图：

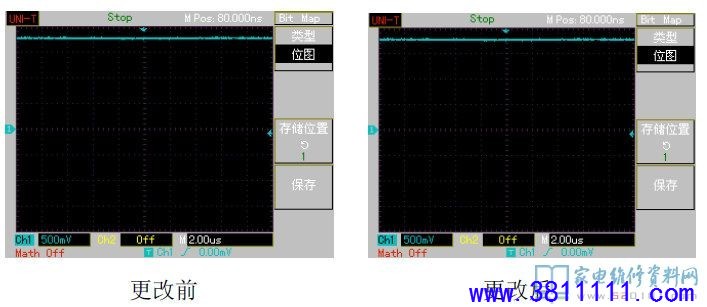

5、示波器测量：

      如下图，更改前与更改后波形变化不大，但是开机后C756电压爬升时间长很多。

方案二：

1、改机分析：

        TL431本身输入部分类同运算放大器，输入阻抗非常高，再串电阻R773增加输入信号源的阻抗，只会引来干扰，产生误保护。所以采用降低输入阻抗的办法。

2、改机步骤：

        把R773由原来100K（104）改为0Ω（0），可以用导线短接。

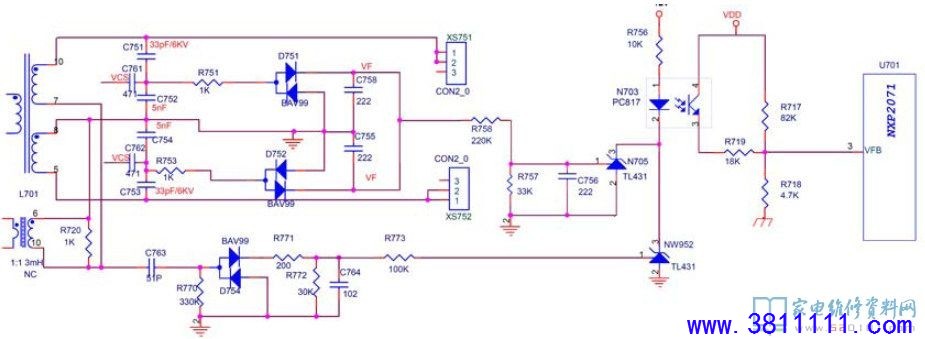

3、电路图：

4、示波器测量：

         更改前与更改后输入端的信号没有变化，试验加入不平衡电压，保护正常。

四、其它改机方案：

1、 把R757由原来10K改为3.3K，确保能提供TL431稳定工作的最小电流1mA，其实这个改动没有效果，因为背光正常工作时，TL431是工作在截止期，更改电阻大小，对工作没有影响，只有出现故障时，才需要提供电流，所以更改电阻的方法作用有限。

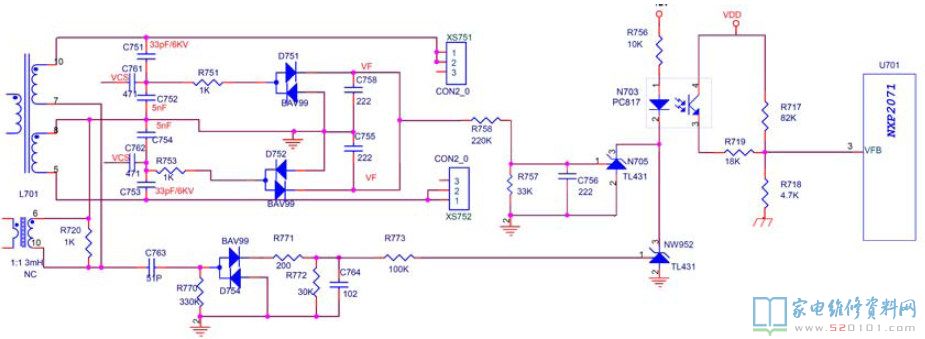

五、整个电压保护电路图：
