LED驱动控制器OZ9902C

电器维修

概述：OZ9902C是一款双电源大功率LED驱动器，一般用作于大型液晶电视应用的LED背光。它集成了两个独立控制的LED驱动器，以实现最佳效率。驱动输出相位偏移180度，以最大限度地减小大功率应用中的电流波动。OZ9902支持每个通道的独立脉宽调制（PWM）调光控制和两个通道的通用模拟调光控制。

一、OZ9902C功能和特性

* 双通道DC/DC转换器
* 恒定电流或电压输出
* 每个通道驱动一串大功率LED
* 两个驱动器输出之间的180度移相
* 每个通道独立的PWM调光控制
* 模拟调光
* 恒定工作频率；和操作F频率同步
* 功率MOSFET过流保护
* 过电压保护
* 返回输出和接地短路保护
* 输出过载保护
* 限流状态（LCC）保护
* 热保护
* LED故障状态输出

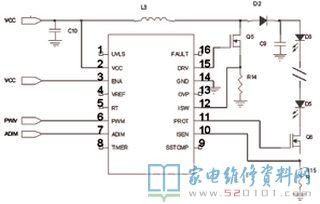

二、OZ9902C引脚功能详细介绍

①驱动输出端。该脚输出方波激励信号，可以外接场效应管的栅极。
②电源供电端。该脚电压超过欠压闭锁阈值（4.5V），芯片内部电路就可以正常启动。
③定时器设定。该脚通过外接的阻容元件设定一个定时时间，供内部停机和保护电路采用。
④亮度控制端。该脚根据⑾脚的设定，可以输入PWM脉冲调宽信号或者直流电压信号来控制灯管亮度。
⑤灯管电流检测。在灯管点亮时，该脚电压大于0.7V，集成电路进入正常运行模式，脉宽调制亮度控制电路启动。如果该脚电压在电路启动后为零，则保护电路开始动作，芯片停止激励信号输出。所以不能采用短路电流信号的方法来判断是否存在过流故障。
⑥反馈电压检测。该脚接受来自高频变压器的反馈电压，如果CCFL灯管损坏或者断开，该脚电压就会增加。极限电压为3.0V，达到此值则关闭激励信号。该脚电压超过⑦脚的用户设定电压值保护电路也会启动。
⑦过流过压保护值设定。通过该脚外接的电阻分压网络可以设定过压和过流保护动作阈值。
⑧空脚
⑨空脚
⑩使能端。该脚电压大于2V时内部电路启动，小于1V时内部电路关闭。
⑾调光模式选择。该脚大于3V时，处于模拟调光模式，④脚输入电压可以在0.5V～1.25V之间进行调光；该脚电压在0.5V～1V之间时，处于外部PWM调光模式，此时需要从④脚输入一个PWM脉冲进行调光；当该脚外接阻容定时电路时，处于内部PWM脉冲调光，只需要改变④脚输入的直流电压就可以改变内部调光PWM脉冲的占空比。④脚电压0.1V时，占空比为0％，灯管最暗。④脚电压达到1.5V时，占空比为100％，灯管最亮。
⑿软启动时间设定和环路补偿。该脚外接一个电容，在启动时，该电容进行充电，充电完成后输出激励脉冲才达到最大值，以避免对CCFL等元件的电流冲击。同时该脚还参与环路保护功能，当灯管开路或损坏时，该脚电压会迅速上升，当达到2.5V时，内部偏置电流对③脚定时器电容进行充电，充到3V时，芯片关闭输出激励信号。注意这个电压只是在保护电路动作瞬间出现，由于保护电路动作后芯片停止，所以在该脚上是测不到电压的。
⒀运行频率外设定时电阻和电容。通过设置外接阻容元件，可以固定工作频率。
⒁接地。模拟信号接地端。
⒂驱动输出端2。该脚输出方波激励信号，可以外接场效应管的栅极。
⒃接地。末级驱动输出级接地。

三、OZ9902C去保护方法

OZ9902C共有16引脚，其中13脚的电压为2.4V，根据外围电路元器件可以判定13脚就是过压保护引脚。可以用1K欧姆电阻将12脚（过流保护端引脚）与地短接，取消保护。

四、OZ9902C背光驱动开机无背光故障原因分析

出现故障时，首先目测板面有无明显器件损坏或烧毁痕迹，并测量输入、输出端是否短路，排除这类明显的故障后，可开始做以下5种情况的排查，并找出故障元件。
1、IC的VCC供电异常，如Vcc小于6V或者无电压，R703损坏的可能性较大，其故障现象为阻值变大甚至烧坏开路。
2、IC的背光控制信号异常，测量ENA(PIN3)或者PWM (pin6)为低电平（小于0.8V）。一种可能就是R704或R705损坏或焊接不良：一种可能是机芯的控制线路异常或者软件异常。
3、背光驱动输出开路，模组内部灯条损坏或者灯条线接触不良。用万用表的简易检查方法：开机瞬间，测背光输出脚(XS702第⑦脚)是否有冲高的电压状态。如果用万用表直流挡测量的数值有先冲高后下降的现象，这说明背光IC正常，故障主要集中为灯条开路，或者过压保护点异常。
4、MOS开关管无动作，大部分MOS开关管损坏源于驱动电阻R723、R721、R764/R757和二极管VD721、VD757损坏导致。
5、IC保护，两种保护会导致无背光现象故障：U-VLS保护和二极管短路保护。导致IC保护无背光状态下易损器件有：VD751、VD752、R702、C708。

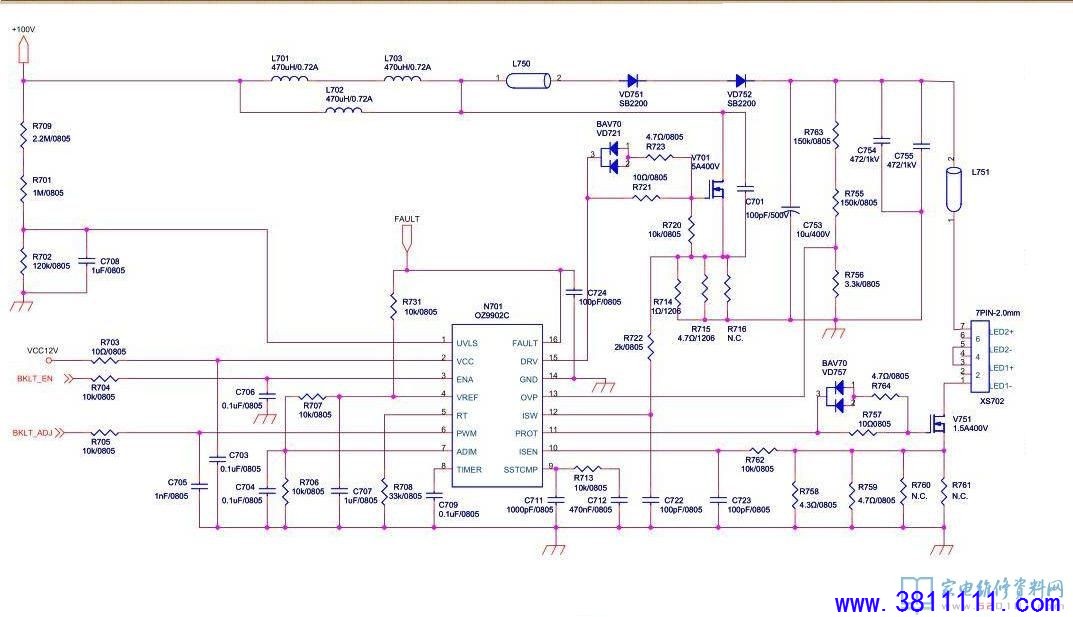

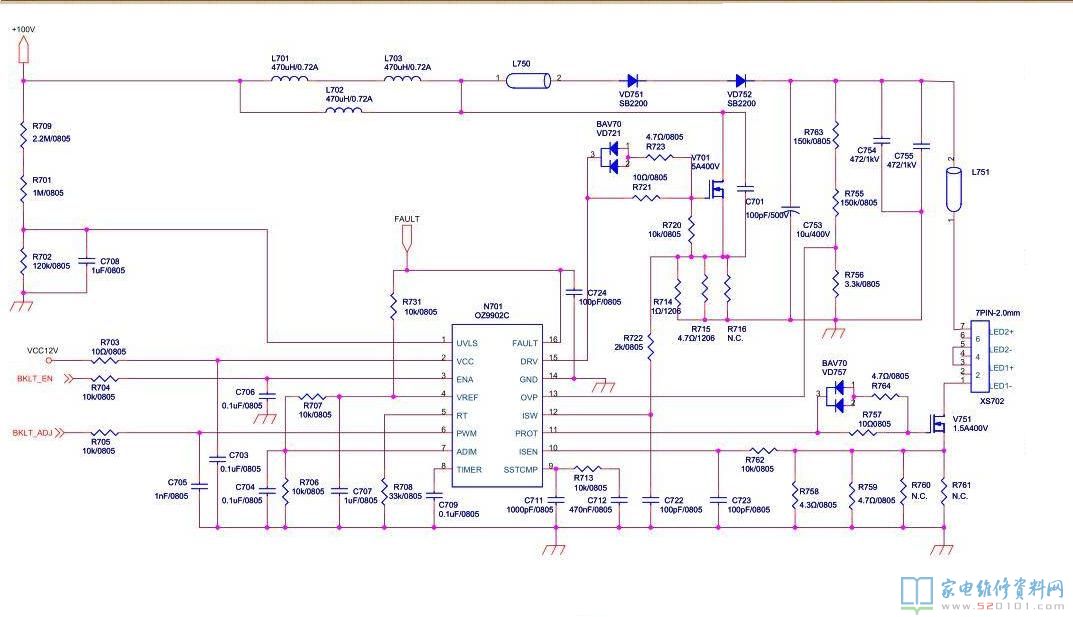

五、采用OZ9902C背光部分原理介绍

1、驱动电路升压过程：
驱动芯片OZ9902第2脚得到12V工作电压,第3脚得到高电平开启电平,第9 脚得到调光高电平,第1脚欠压检测到4V以上的高电平时,OZ9902开始启动工作, 从OZ9902的第23脚输出驱动脉冲,驱动V701(5A400V)工作在开关状态。
1、电路开始工作时,负载LED上的电压约等于输入VIN（100v）电压。
2、正半周时, V701导通,储能电感L701、L703上的电流逐渐增大,开始储能,在电感的两端形成左正右负的感应电动势。
3、负半周时, V701截止,电感两端的感应电动势变为左负右正,由于电感上的 电流不能突变,与VIN叠加后通过续流二极管VD751给输出电容C753进行充电, 二极管负极的电压上升到大于VIN电压。
4、正半周再次来临, V701再次导通,储能电感L701、L703重新储能,由于二极管不能反向导通,这时负载上的电压仍然高于VIN上的电压.正常工作以后,电路重复3、4步骤完成升压过程。
LED驱动部分采用OZ公司的单路LED驱动控制芯片OZ9902C，电路为DC/DC升压电路，可以实现恒流控制和各种保护。
