康佳LED42F3700NF液晶电视背光亮但是黑屏故障维修

电器维修

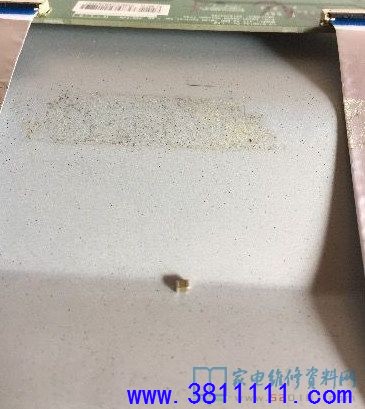

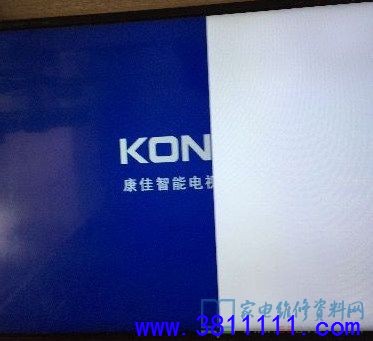

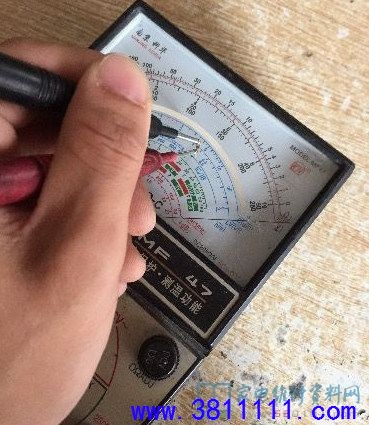

近期一客户拉来一台康佳液晶电视LED42F3700NF，说电视有声音没图像，客户联系售后检查说屏坏了，客户不信，所以就拿来给我维修部鉴定看看。首选通电开机，背光有亮，屏幕灰屏。打开外壳，测量逻辑板12v正常，测量VGH无电压，断开左右屏幕软排线，VGH电压恢复正常。到这里基本确定屏或边板VGH短路了，随后分别接通左右软排线，当接通右排线时图像一半正常一半白屏，一半正常，到这里基本确定屏幕左边有短路了。随即跟客户说明屏问题，约好明天中午来取机。接着测量左边板贴片电容短路，因为这个边板上的并联的电容好多个，无法直接找出有问题的电容，或者说屏短路也不一定。随后拿出电脑电源，把5V接在短路的电路上，然后接通电源（烧机法），发现其中一颗贴片电容冒白烟，接着把冒白烟的电容拆下，测量果真短路，然后再测量屏边板，短路消失。恢复软排线，通电开机，图像完美呈现，维修成功。
