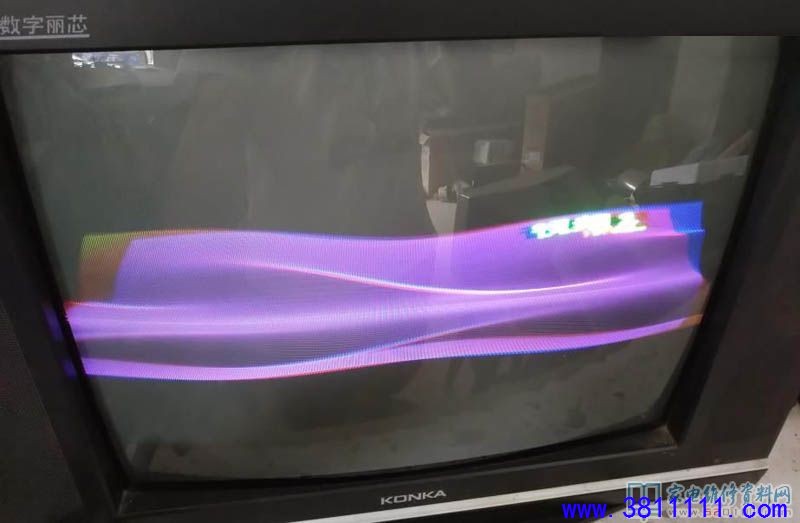

  接修一台康佳彩电型号是T21SA827，故障表现为光栅异常故障，开机有声，光栅如下图所示，很明显是场偏转线圈故障；这种情况轻车熟路，用记号笔在管径磁环上作记号（方便恢复原始状态），拆下偏转。

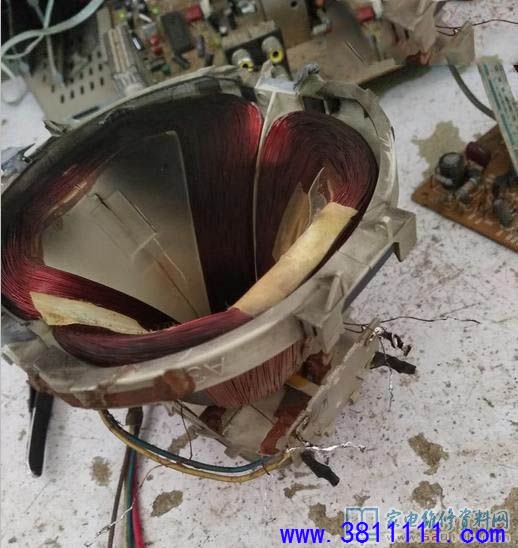

目测检查场偏转线圈，对测两组线圈发现其中一组开路；

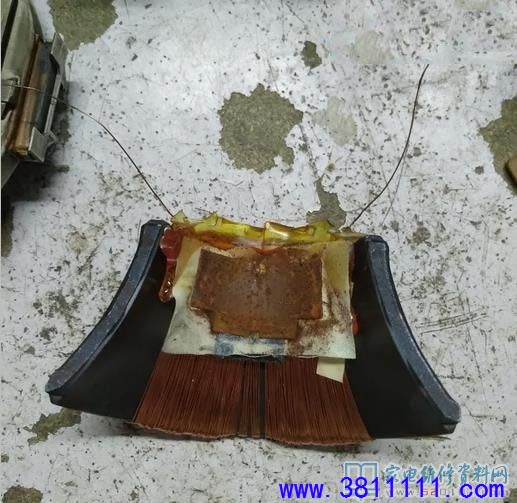

拆下不正常这块，找到断线点，原来是这个铁片生锈，刚好这块碰到漆包线导致锈蚀点而断线。

接线，再次对测两组线圈，阻值一致；热缩管套上焊接点，处理好绝缘。

装好偏转，显像管管径上安装偏转、螺丝卡子、磁环（按照记号恢复原始状态），焊上场偏转黄线和棕线试机正常，装机。
