康佳LED50M5580AF液晶电视暗屏故障应急处理方法

维修迷

解析一台康佳LED50M5580AF液晶电视，故障是暗屏，开机检查发现背光点亮，有开机提示音乐。于是拆开机器测试逻辑板12V发现正常，检查发现逻辑板上面VGH,VGL电压为零，凭经验这种一般屏电路板短路多数，于是断开屏和逻辑板排线（现在电视机装好，我都忘了是断开那边电视机逻辑板VGH,VGL电压好了）。

        凭借经验这种情况一般是VGL、VGH走线短路，也有y轴COF短路的，用万用表测试发现坏的那边VGH、VGL之间只有不到100欧电阻，原来遇到过多台是COF线路板有烧糊点，结果这个机器我用放大镜检查没有发现烧糊迹象，我就无法找到短路的地方。

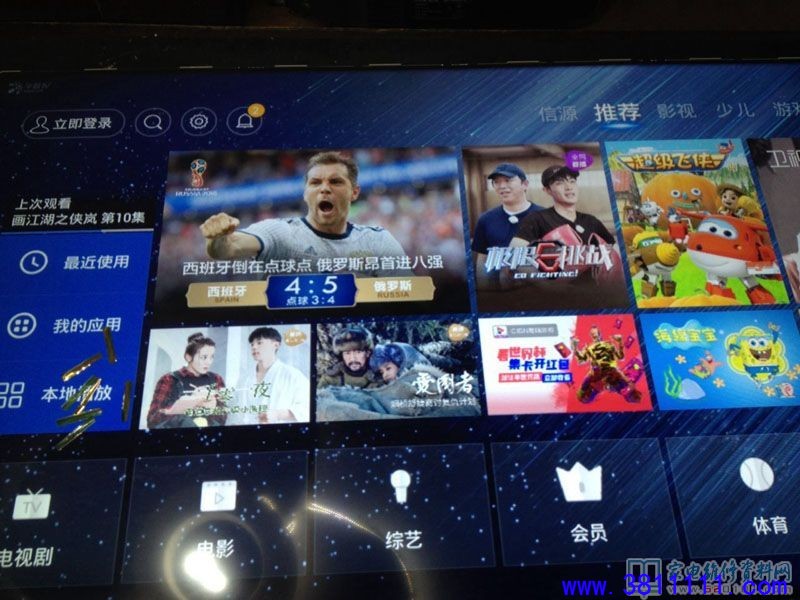

        于是想用外接电源接在VGH、VGL之间，起初用12V电源接入，没有发现跳火的地方。于是又找了一个27V电源接在VGH、VGL之间（在VGH、VGL之间接一个保险小电阻）结果还是没有发现跳火的地方。于是用手慢慢摸COF和屏电路板板，发现屏电路最上面一处有温度。于是怀疑屏傍边COF有短路，由于该屏幕两面有COF于是去掉短路的那边第一个，结果VGH、VGL短路消失，由于必须去掉坏的那边全部COF，于是把剩下的COF全部撕去，再开机电视机修复，记住撕掉COF还是要慢点，否者屏幕会报废，撕掉后接口处最好705胶密封处理就可以了。
