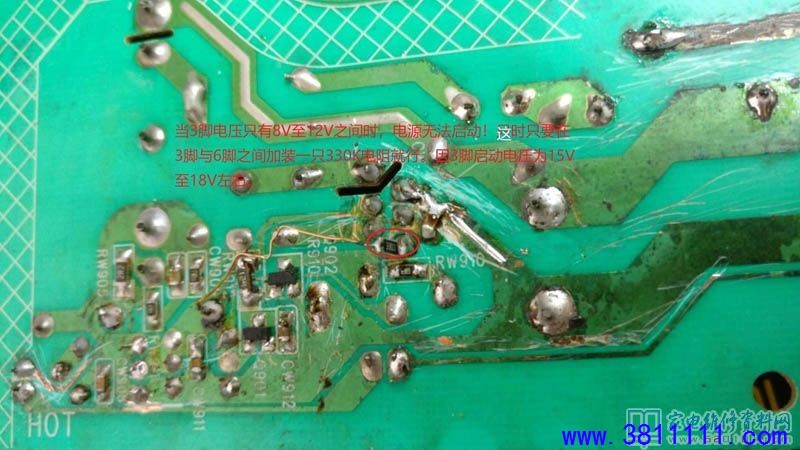

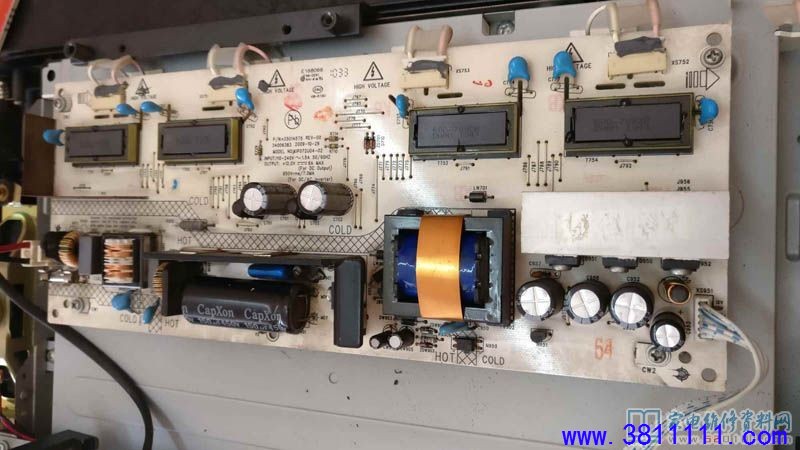

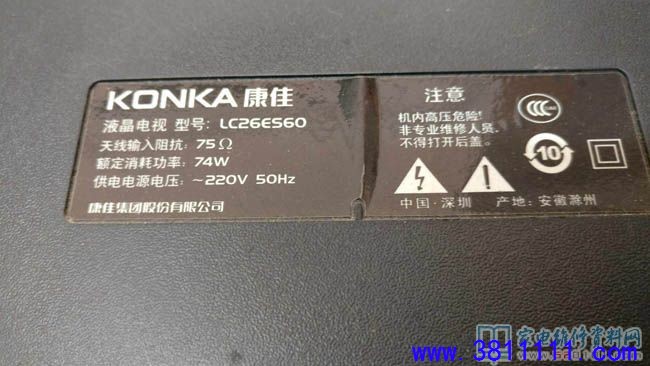

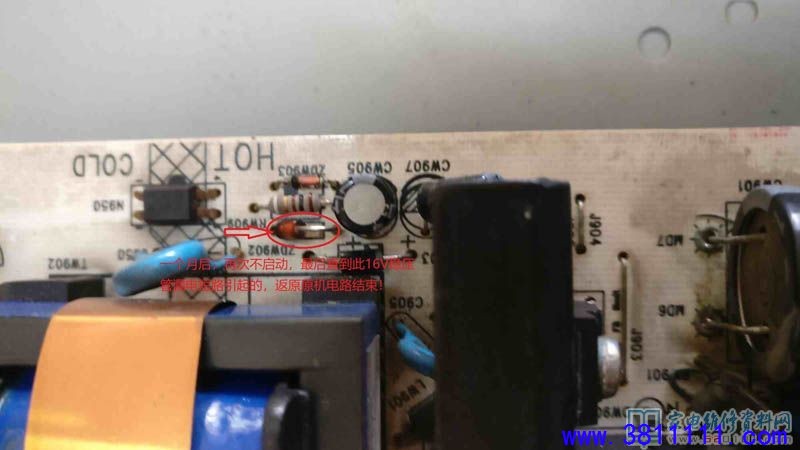

接修一台LC26ES60康佳电视，上电三无。电源板板号为34006383。拆盖测电源滤波电容290V，电源输出电压为0V。测Q0765R 3脚为低压启动端10V左右，正常应为15V左右。查相关元件正常。在这种情况下，只有技改了，于是在3脚与6脚之间串接一只330K电阻，上电试机，指示绿灯亮，蓝屏出现，上信号线图声正常。后来此机还是出现不启动现象，最终检查到ZDW902稳压管16V的，漏电短路了，换掉之后，还原好原来电路，试机最终成功。
附：康佳LC26ES60液晶电视（34005565板）电源板电路图
|
