长虹LED32B2000C液晶电视灰屏故障检修

电器维修

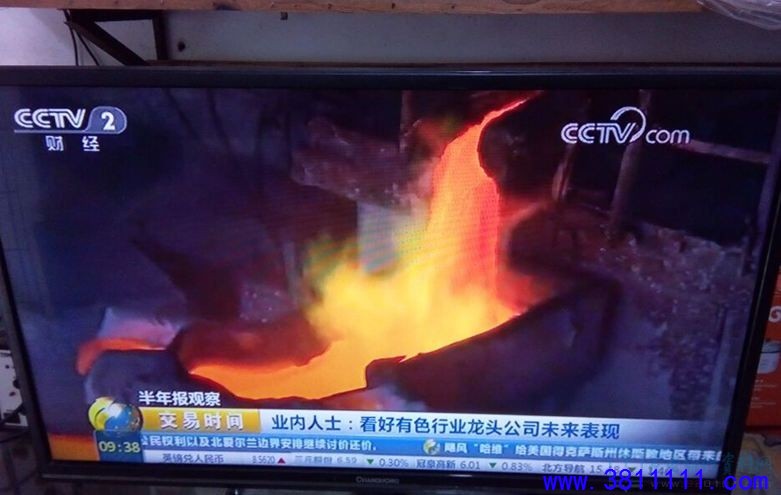

故障现象：今天接修一台长虹LED32B2000C液晶电视，其现象为灰屏，据客户讲，在收看过程中图像突然发红之后就灰屏了。

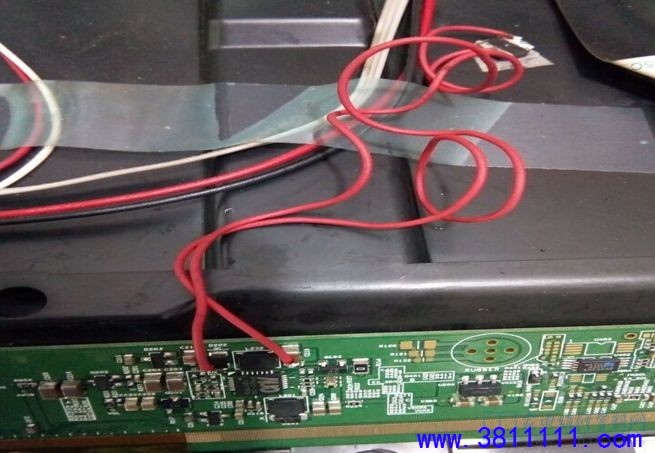

故障检修： 开机检查逻辑板上屏电压正常，DC-DC中的VGH为1V左右，AVDD为0V,明显不正常，正常时VGH应为27V，AVDD应为15V,经检查发现AVDD滤波电容C205严重漏电短路，换后AVDD还是为0V, 后来发现升压电感L202开路了，问题找到了，没有材料换，又不知道电感量多大，抱着试一试的心态，在废逻辑板上找了一个个子稍大一些功能同样的电感接上，嘿嘿15V有了，居然成功了。就是原位置装不下，只能用导线连接，工艺丑陋，上图跟大家分享一下。
