长虹LT24610液晶电视（LS26机芯）伴音时有时无

电器维修

故障现象：接修一台长虹LT24610液晶电视，故障表现为无声音，偶尔声音时有时无。

故障检修：拆开机器后盖，无伴音应该是R2A15112FP伴音功放芯片问题，清理灰尘后有声音了，但10脚待机脚只有1.1V。测试时大意不知短路了哪里，打火了，又没声音了。查了一通资料，准备买芯片代换。后来热风枪补焊芯片后又正常了。开机正常测各脚电压如下：
1-2-35-36音频输出12V；
4-5-32-33供电24V；
12-25音频输入2.4V；
10待机控制4V；
27静音控制4.8V；
41脚21.3V；
42脚9.7V；
44脚21.3V。
Q1805 B极0V。

附加该芯片资料:

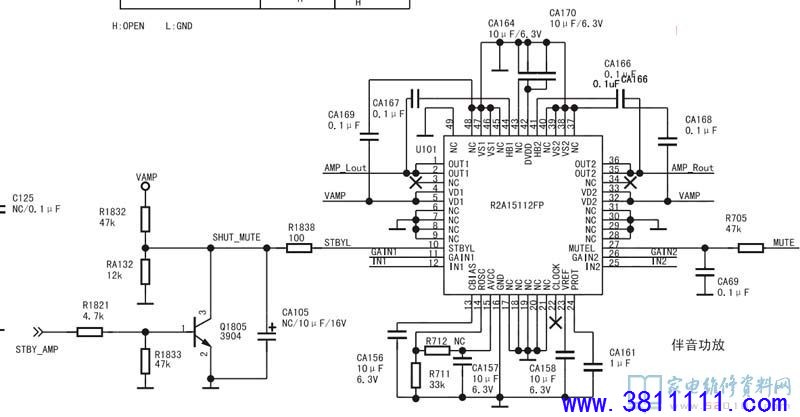

数字伴音功放由R2A15112FP(U101)及相关电路组成。

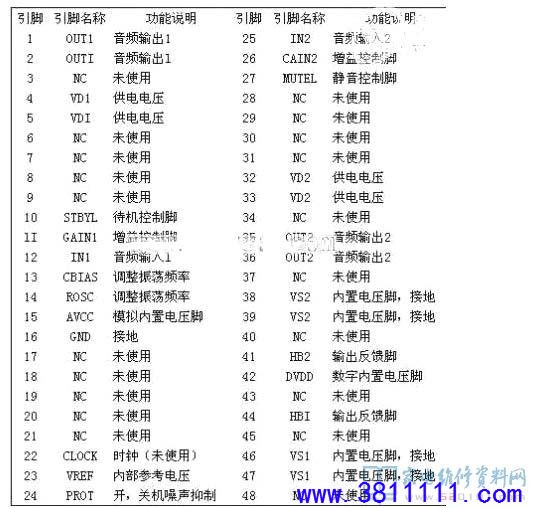

R2A15112FP是数字D类音频功率放大器，供电电压范围为11V～24V，其最大增益可达31dB，具有2个独立的伴音通道，输出功率可达10W（在24V供电、8Ω负载条件下），并具有过热、过流、低压保护功能，其引脚功能见表。

    U101⑩脚功能是待机控制，主要用于关机静音控制，低电平时静音。(27)脚为静音控制端，主要用于开机和遥控静音时工作。
本机静音：在开机、换台和遥控静音时，U34(53)脚送出高电平，Q1802导通，U101(27)脚为低电平，实现开机和遥控静音。正常工作时，U34(53)脚输出低电平，Q1802截止，U101(27)脚为高电平，U101输出正常的音频信号。
关机静音：正常工作时，Q16因b-e结正偏而截止；关机时，D71、D41因反偏截止，使Q16的b极电压瞬间消失，CA97上的电压通过Q16放电，Q16导通，输出高电平到Q1804的b极，使Q1804导通，输出低电平给U101⑦脚和(27)脚，实现关机静音。
