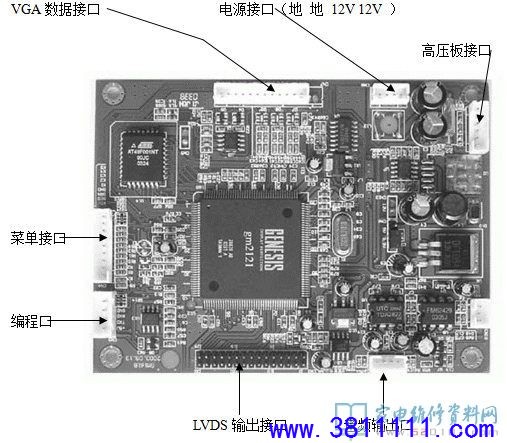

1、VGA口连接数据:
GDN VS HS GND R in GND G in GND B in GND SDA SCL
2、菜单口连接数据 从上往下 空 自动 菜单 下 上 地 绿灯 红灯 电源 3、LVDS接口数据 从第一脚开始:GND GND ATX3+ ATX3- ATCK+ ATCK- ATX2+ ATX2- ATX1+ ATX1- ATX0+ ATX0 GND GND ATX3- ATX3+ ATCK- ATCK+ ATX2- ATX2+ ATX1- ATX1+ ATX0- ATX0+ GND GND VDD VDD VDD VCC
|
