TCL L40F3200B液晶电视无声故障维修

Rank: 8 Rank: 8

帖子: 1429
主题: 1399
积分: 32419
在线时间: 133 小时
注册时间: 2019-5-3
最后登录: 2024-9-18

发消息

发表于 2021-8-24 08:10:14 | 显示全部楼层 |阅读模式

接修一台TCL L40F3200B液晶电视，故障表现是无声，拆开机器检测各供电电压正常，但是功放芯片发热严重，直接换一块，还是一个样。于是打印一张图纸，开始查找故障原因。

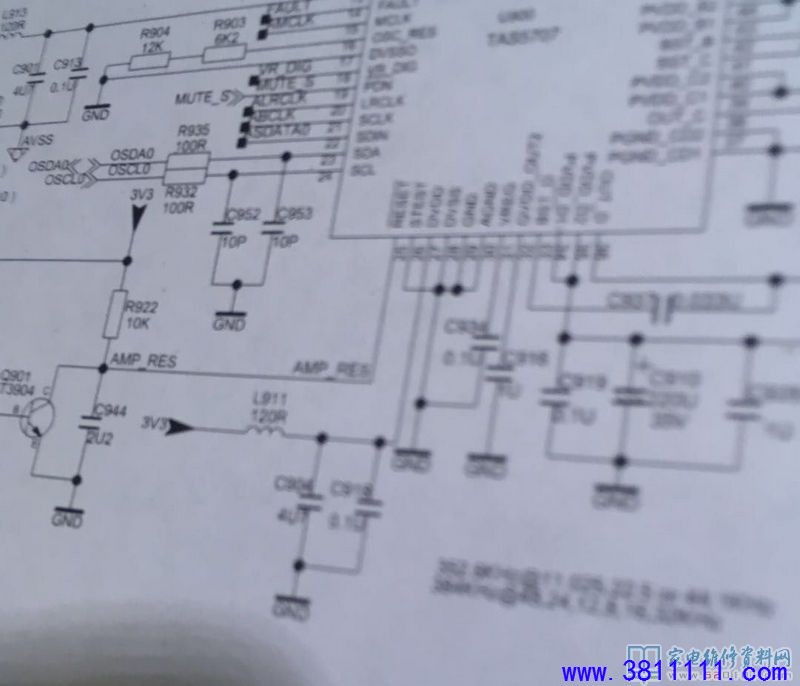

TAS5707芯片如下图

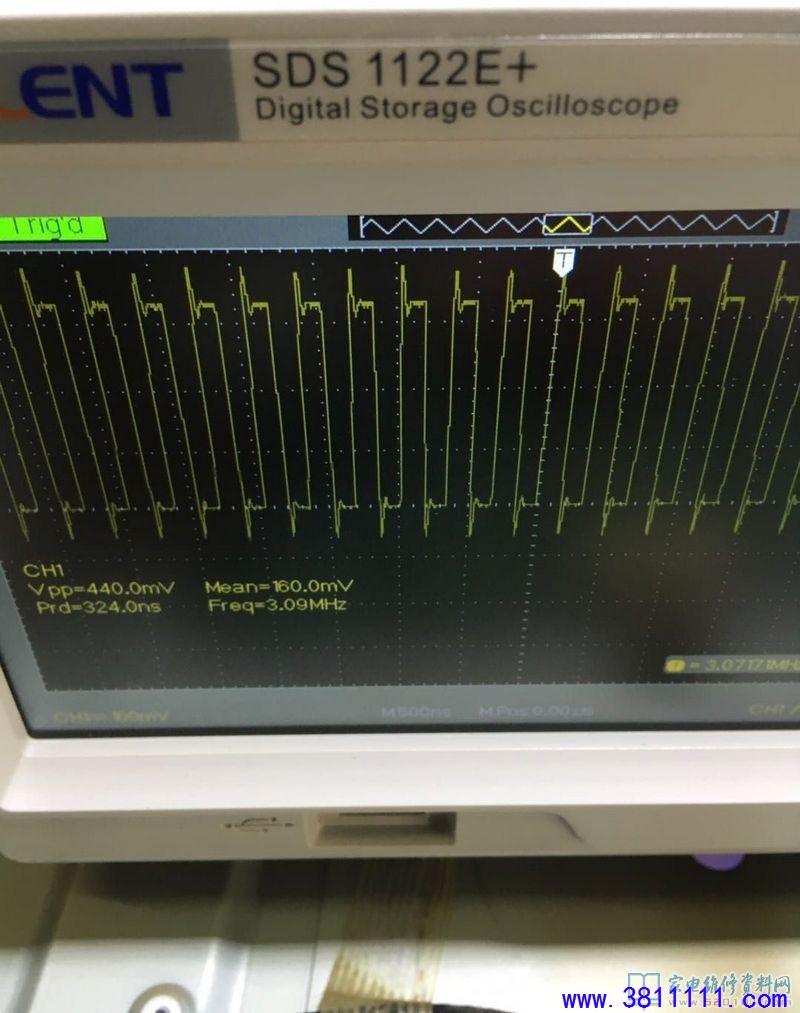

15脚MCLK最值得怀疑

看起来没问题，20脚lrclk

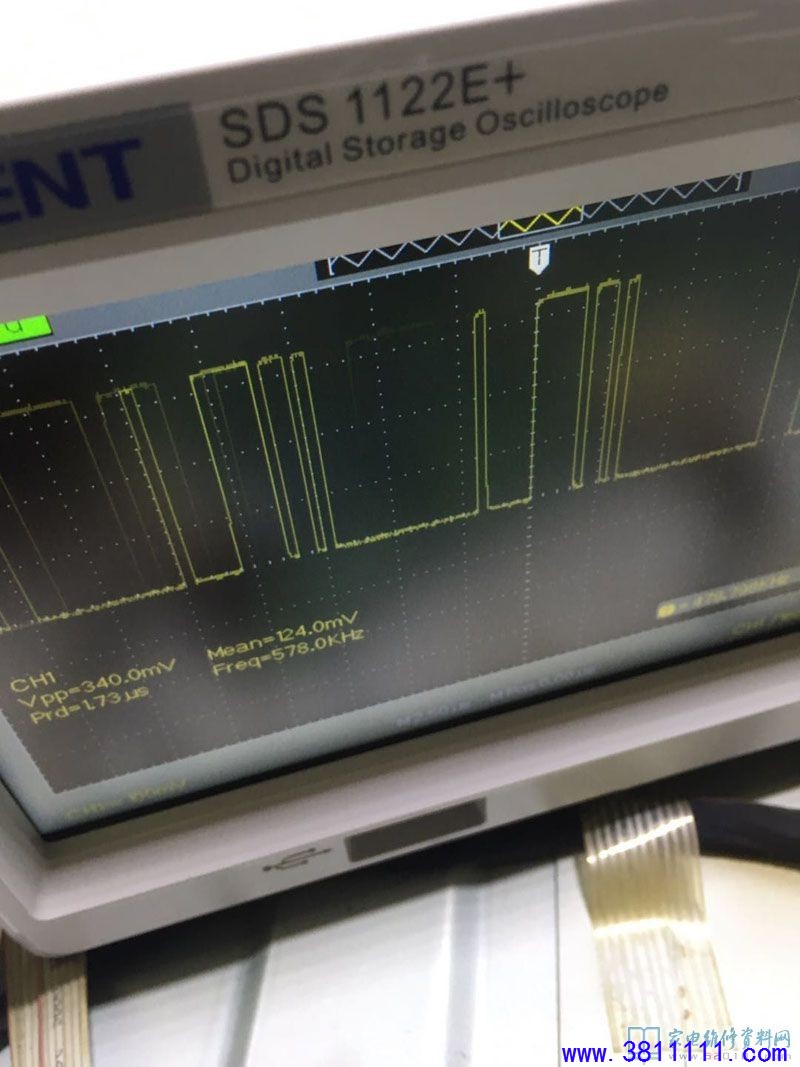

21脚SCLK

这个看起来不正常，测试大块出来的信号

这个完全不一样

圈里这个33欧的电阻开路了，维修结束
