TCL 32寸液晶电视花屏故障维修

维修迷

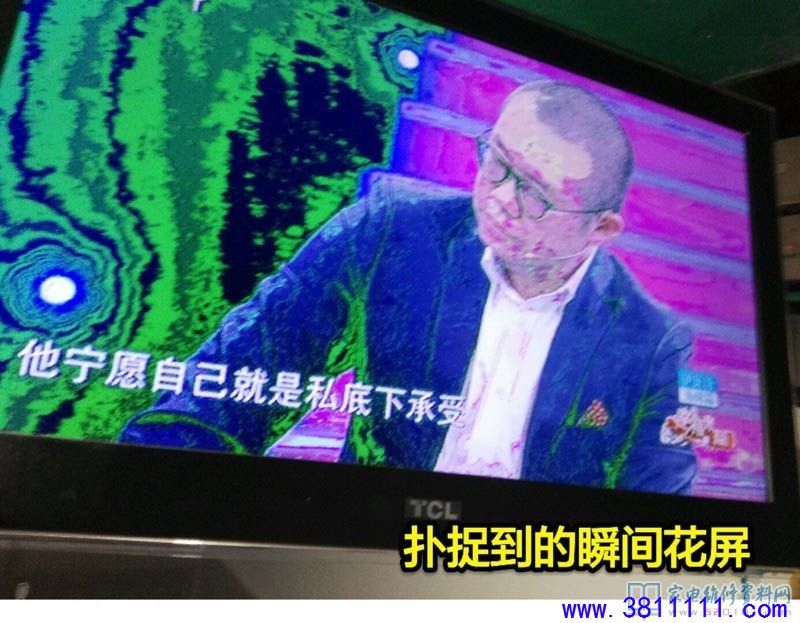

前一段时间，一个同行朋友说他有一台32寸液晶彩电偶尔会出现花屏，他自己已经把屏线换了，逻辑板也查了，但是故障依旧，判定为逻辑板坏或屏坏，因为逻辑板与屏一体，感觉不好修，问我要不要收，由于他出的价格比较低，我就收下了。

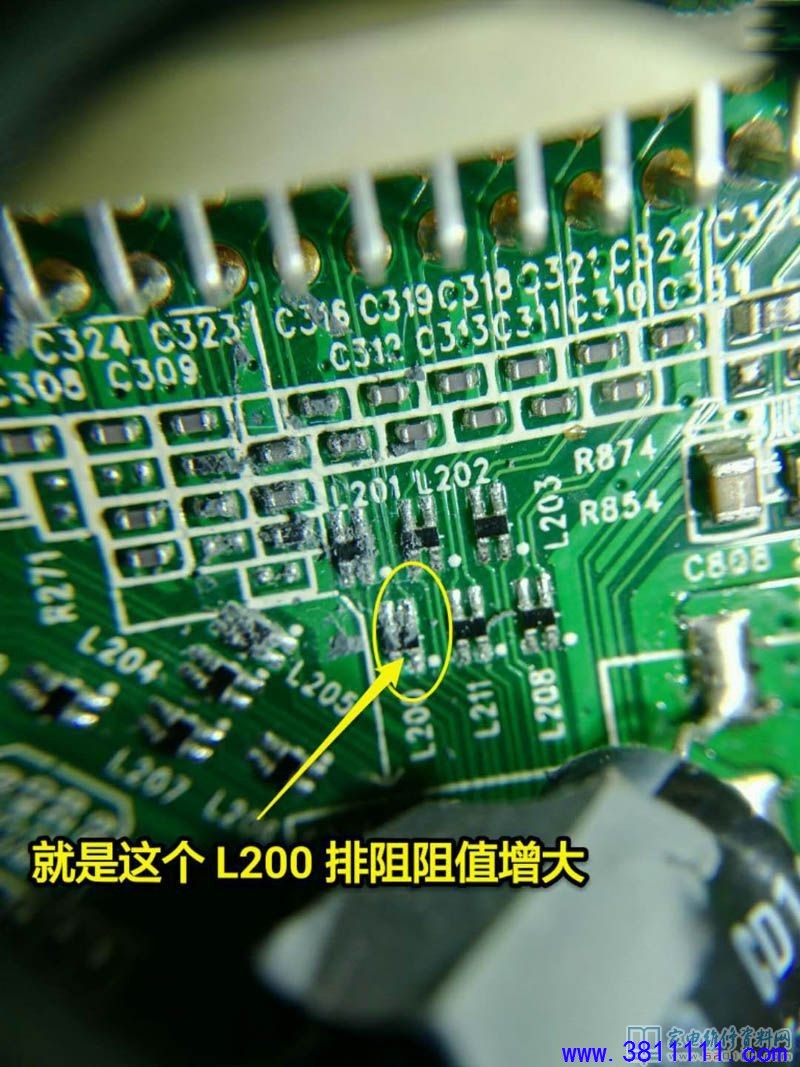

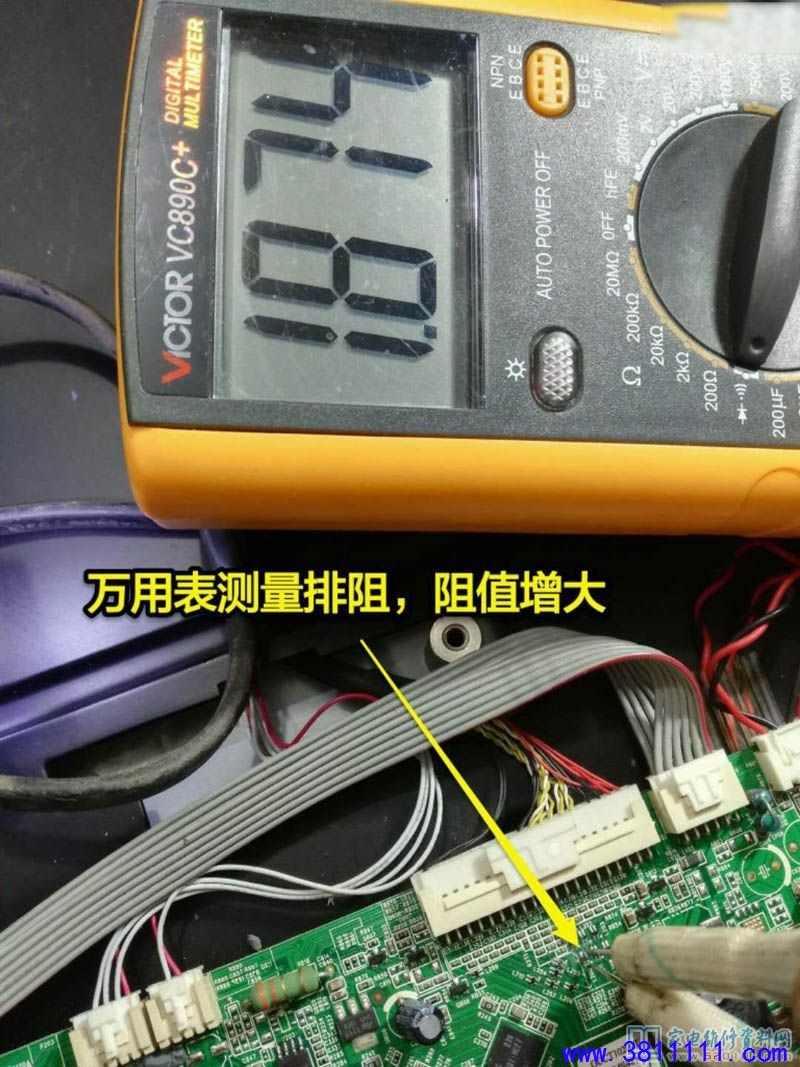

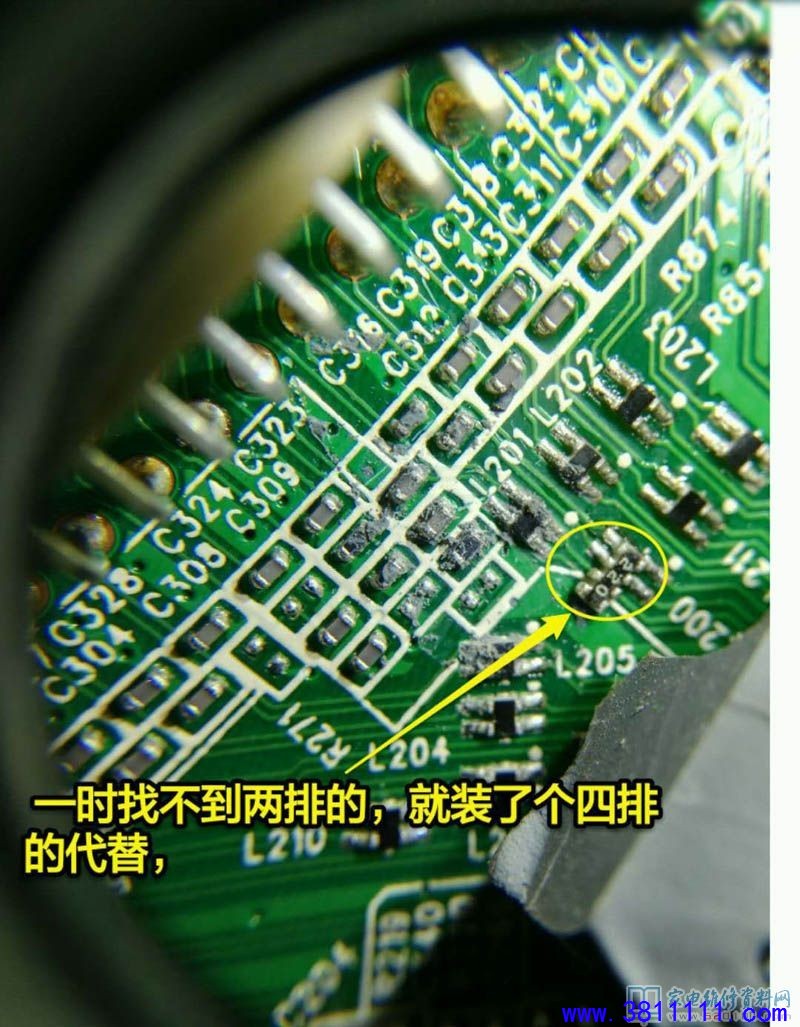

       将机器拿回店里进行拆机检测，各路电压基本正常，因为是偶尔花屏，心里判断为哪个原件性能不良所致，既然同行朋友屏线换了逻辑板也大致查了，心想会不会是主板引起的花屏？由于天冷拆屏修逻辑板感觉还是有些麻烦，那就先检查主板吧，根据故障现象，首先检查LVDS信号，测量各个信号输出排阻，当测量了L200时阻值明显不一样（如下图所示）。此时心里已经无比激动了，因为这就是花屏的罪魁祸首。随即，从旧主板上拆了个，装机再试机，图像清晰花屏故障排除。
