创维32E3系列液晶电视（8S46机芯）不开机的故障维修

维修迷

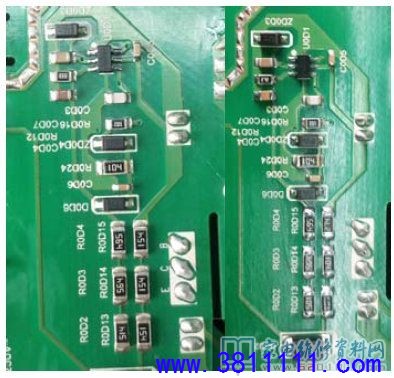

一台创维32E3系列液晶电视，采用的机芯是8S46，故障表现为不开机，此板为多合一主板，电源电路，TCON 电路，主板电路集成一体，仔细检查PCB板正反面，没有发现缺件或者元件脱落烧毁现象，检测各功率元器件均无短路，通电检测无12V 24V， 前级320V正常，检测U0D11NCP1256 的第5 脚VCC5V 左右，正常为17V左右，怀疑NCP1256 损坏。没有原装NCP1256，仔细研究，发现NCP1251 与NCP1256 管脚一样，外围基本一样， 更换NCP1251后，再次通电，电源部分后级12V、24V 正常输出，主板部分也正常工作。接工装试机，图像声音正常，当老化1 小时后，电源部分又无电压输出。再次仔细研究比对，把取样 电阻R0D2/514/R0D13/154/R0D14/154/R0D15/154 更换为R0D2/105/R0D13/104/R0D14/104/R0D 15/274。NCP 第三脚OVP 电阻R0D12/333 与C0D4/470nf 更换为R0D12/272 与C0D4/220nF，再次试机、老化，故障排除。
