创维32E3系列液晶电视（8S45机芯）不开机故障维修

维修迷

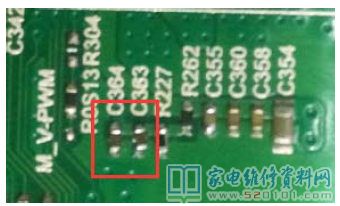

接修一台创维32E3系列液晶电视，故障表现为不开机，此板为多合一主板，电源电路，主板电路集成一体，仔细检查PCB 板正反面，没有发现缺件或者元件脱落烧毁现象。接上串口终端，通电查看打印信息显示显示BIST0-FAIL，测各点供电压均正常，怀疑主芯片MSD6A338损坏。更换主芯片，故障依据。仔细研究，发现虽然DDR 集成主芯片内部，但DDR 的基准电压0.75V 是通过外部取样分压电阻R227与R226分压得到，发现C364 与C363 对地短路导致DDR的基准电压为0V。更换C364 与C363 滤波电容后，DDR 的基准电压恢复0.75V。再次查看打印显示BIST0-OK，打印信息继续向下跑。接工装试机，图像声音正常。老化，故障排除。
