创维40G6A液晶电视（8A22机芯）电源板老化自动关机/带不起负载

维修迷

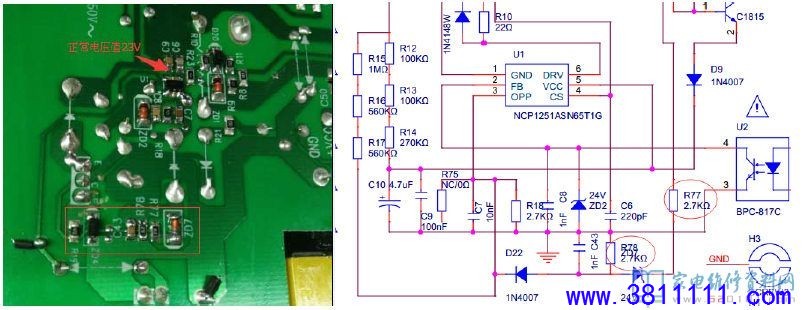

一台创维40G6A液晶电视（8A22机芯），故障表现为电源板老化自动关机/带不起负载。通电试板，电源板（L3N021-00）正常开机，在老化1小时后，热机无输出。先排除保护电路的问题，测得Q1的电压正常值320V，发现5 脚VCC 输入只有5V，正常值是23V， 怀疑是U1（1251）问题更换后还是热机无输出。根据电路图，查出U1 输入脚VCC 线路上 R77/R78/ZD7 等热机状态性能不良，代换3元件后，老化1天，正常。
