创维42E61RN液晶电视通电无反应的故障维修

维修迷

  一客户反映说他加的创维液晶电视42E61RN液晶电视在收看中突然黑屏。未拆机前，以为是电源板不工作或待机电路的问题，但拆机检查电源300V正常，次级+5V_STB仅为0.5V，拔去输出到主板的插头，再测+5V_STB电压已经恢复正常。

     为验证是否是主板短路引起，用外接电源，电压调到5V，电流设定为1A，接上主板，过载灯立即亮起，说明的确是主板上有短路。

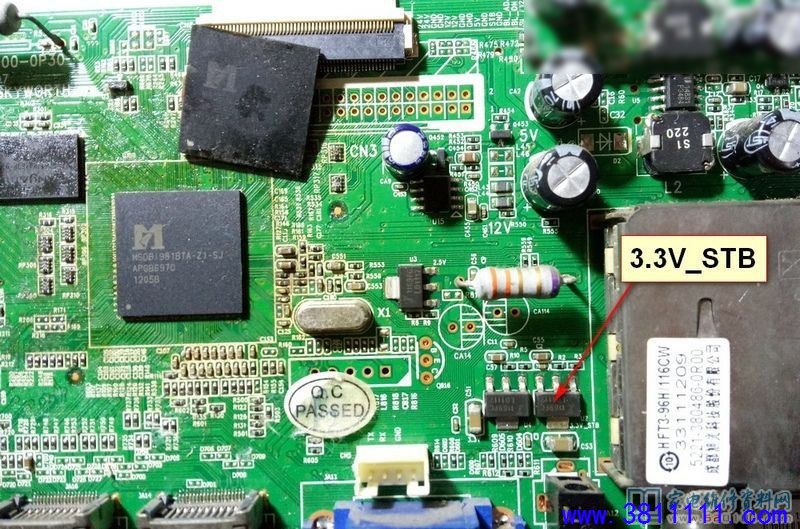

     +5V_STB经U2，1117稳压输出+3.3V_STB，断电，测1117中间输出脚对地电阻，接近于零，割断至主芯片的铜箔，电阻恢复正常。通电，+3.3V_STB也恢复正常，悲剧，主芯片挂了。将结果通报给客户，给了换板和换芯片的价格，客户选了换芯片（时间长一点）。主芯片型号：MSD6I981BTA-Z1-SJ，三天后到货，上焊台，冷却后上机，开机音乐响起，屏幕点亮，一切正常。
