海信LED55T28GPN液晶电视灰屏故障维修

维修迷

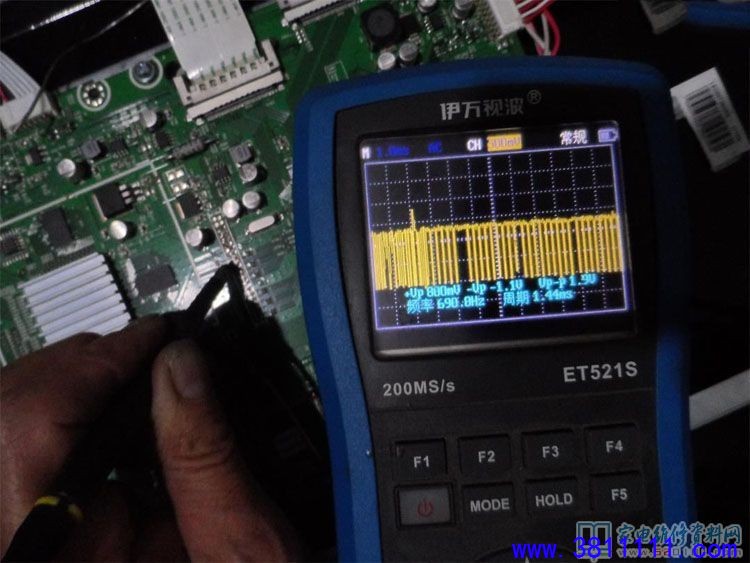

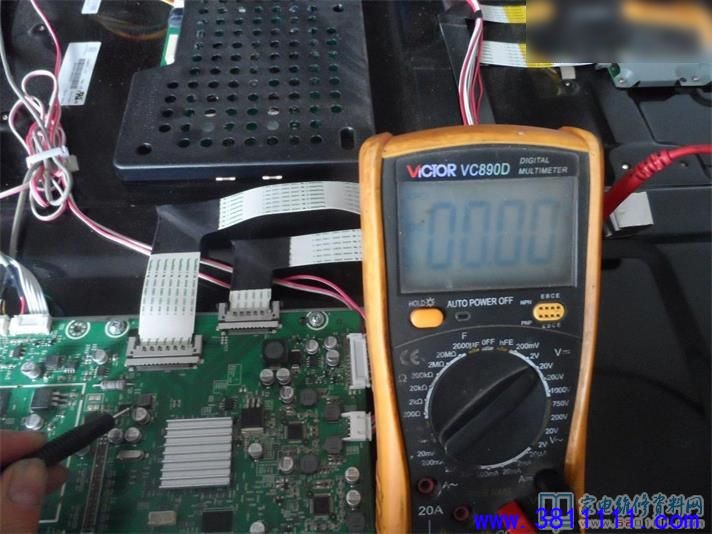

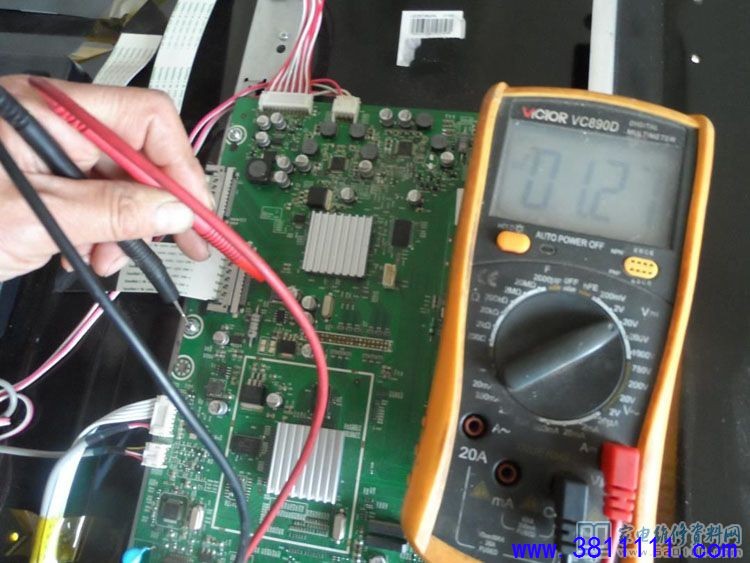

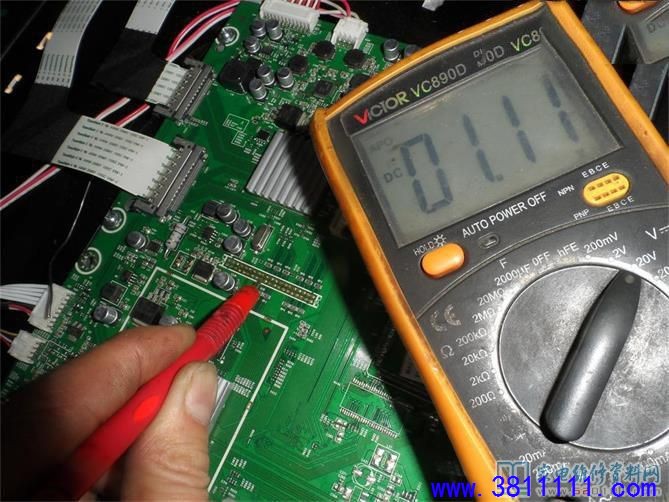

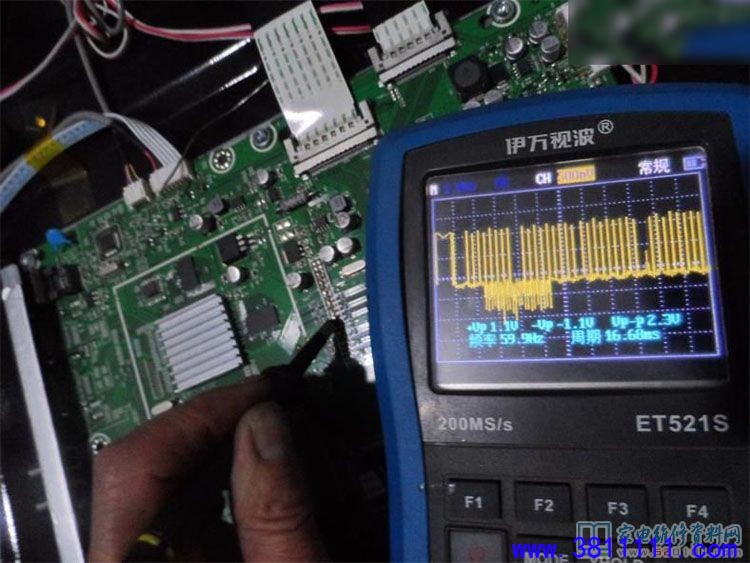

接修一台海信电视LED55T28GPN灰屏，开机有声音，屏幕灰暗，说明屏没有工作或屏有故障，拆开后盖看主板，除了常见的主芯片还有一块倍频处理块。检查主板输出的LVDS信号电压1.1V左右正常，波形也正常。（大部分测试LVDS信号电压，老式机器1.2V左右就正常，新式机器0.9V左右，也有0.6V的是LVDS信号用的是低压差分电压,波形可有可无,测量电压基本可以判断）。说明主芯片工作基本正常，也有个别机器屏参不对引起灰屏。检查倍频处理电路输出的LVDS信号电压0V不正常（直接输出到逻辑板的电压）。

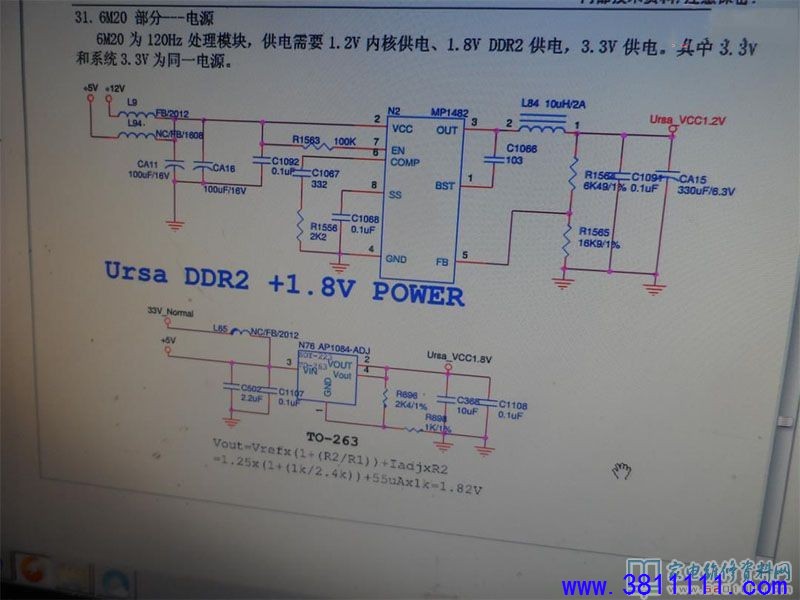

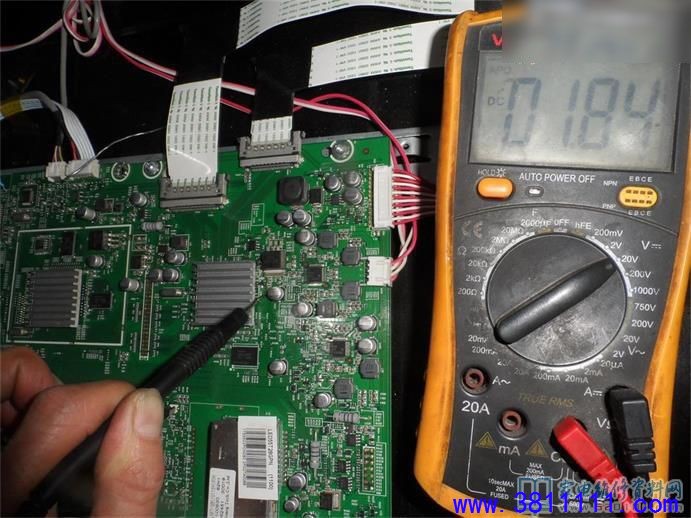

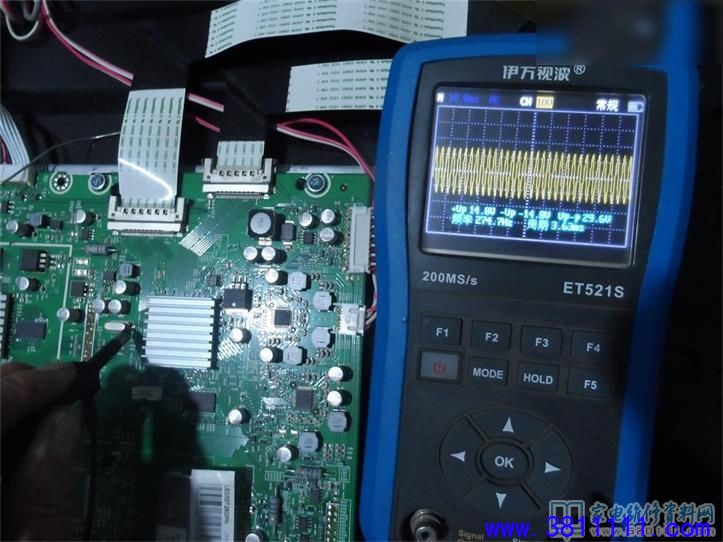

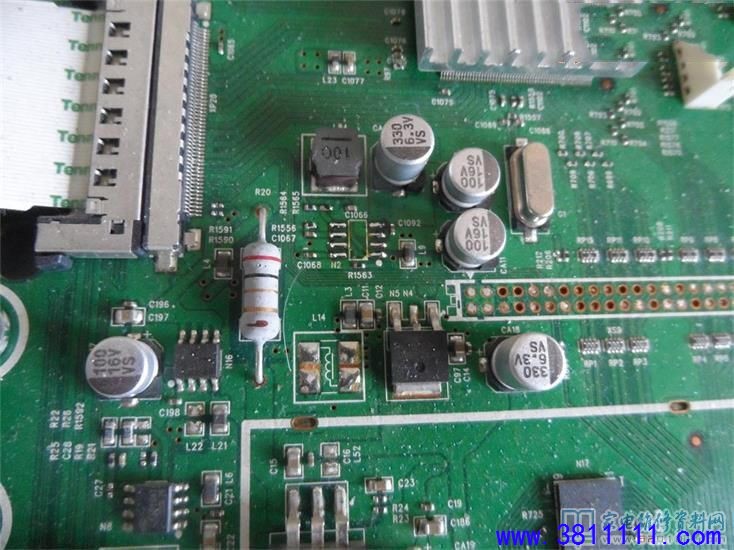

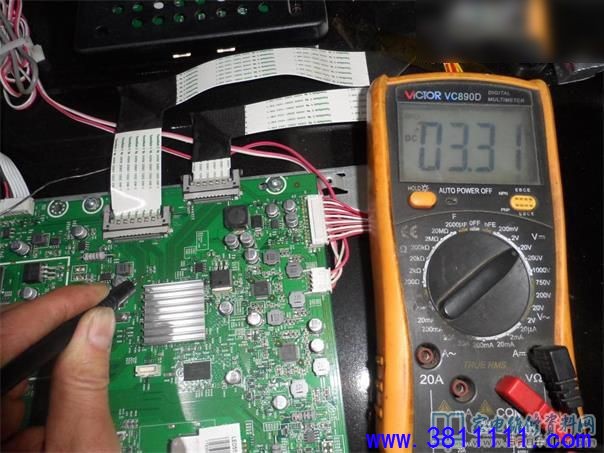

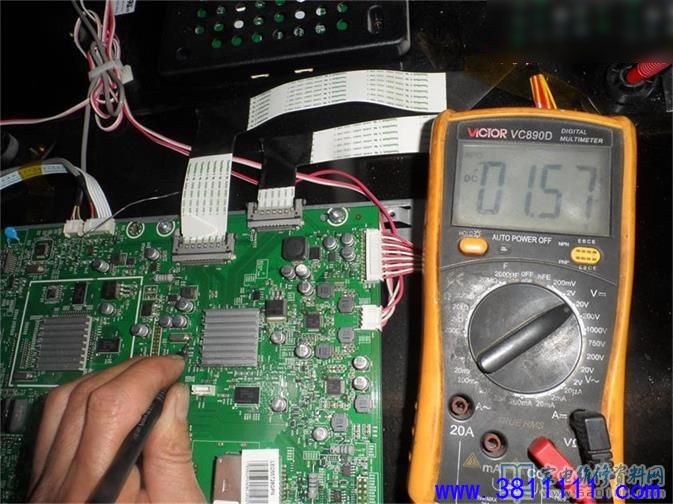

        检查倍频微处理电路晶振两端电压1.5V左右正常，波形也正常。接下来继续检查倍频供电1.2V没有，1.2V DC-DC稳压器供电输入11.5V正常。内核供电和DDR供电1.8V3.3V都正常。振荡已工作，因此倍频微处理电路已工作。检查倍频供电由N2稳压输出1.2V，它7脚EN角不受控制，只是接了个固定偏置R1583来开启。没有开关控制，证明和程序没关系。仔细检查外围元器件没有发现异常，负载也不短路。看了下图纸是MP1482，网上找不到原图，只好对照了。

        实际用的是AS5244,因为排列角位一样，只是5角配置电阻差别很大，估计不能直接代用，只好淘宝购买。因为MP1482有，5脚FB电阻偏差太大不想算实际稳压值，况且电阻也不好找，因为文化水平不高。还是用原型号的吧。配件回来后，换上机器正常，1.2V输出也正常，试验几个小时机器正常。(个人水平有限供大家参考）。
