个人经验，不足之处还请广大网友指教，下面是我上次碰到一台康佳液晶电视无背光故障时，检修电源板的思路流程，最后分析得出电源板是正常的，所以特意分享思路和测量的数据给大家。
（1）插电测量5VSB正常，表明待机电源正常； （2）在5.1VSB与PS-ON之间接一个1K电阻，在开机瞬间有+12V，但马上保护，无12V输出。在12V端接一个小灯泡作假负载，则输出12V和100V均正常，可长时间保持。这表明主电源电路正常；

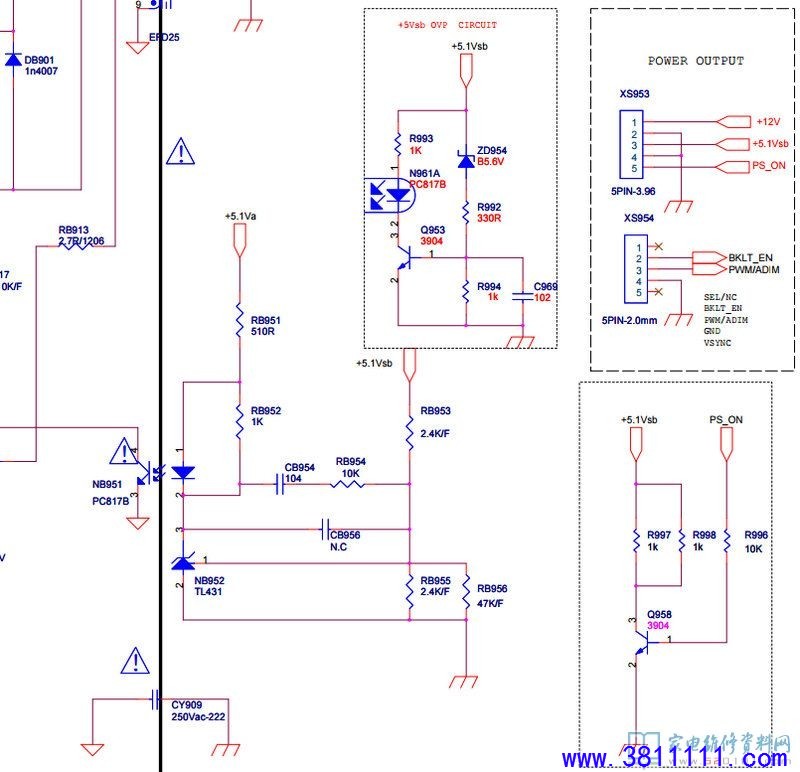

（3）在以上基础上，+5.1V通过1K电阻接BKLT-EN（BL-ON）和PWM/ADIM端，在两组LED+/-之间各接一个40W电烙铁芯（手头有的）作灯条假负载，开机电源正常工作，LED+、LED-之间电压为153V，长时间保持不回落。表明背光升压电路正常。至此可判断电源板正常。故障应在灯条。 附：康佳液晶35016285板KIP+L085E02C2-02电路原理图下载
|
